Schéma De Fonction; Mise En Service Et Paramétrage - Helios KWL EC 370 W R Montage- Und Betriebsvorschrift

Notice de montage et d'utilisation
F
CHAPITRE 3
DESCRIPTION DES
FONCTIONS
NOTE
ATTENTION
Centrales double flux pour maisons passives KWL EC 270/370 W R/L

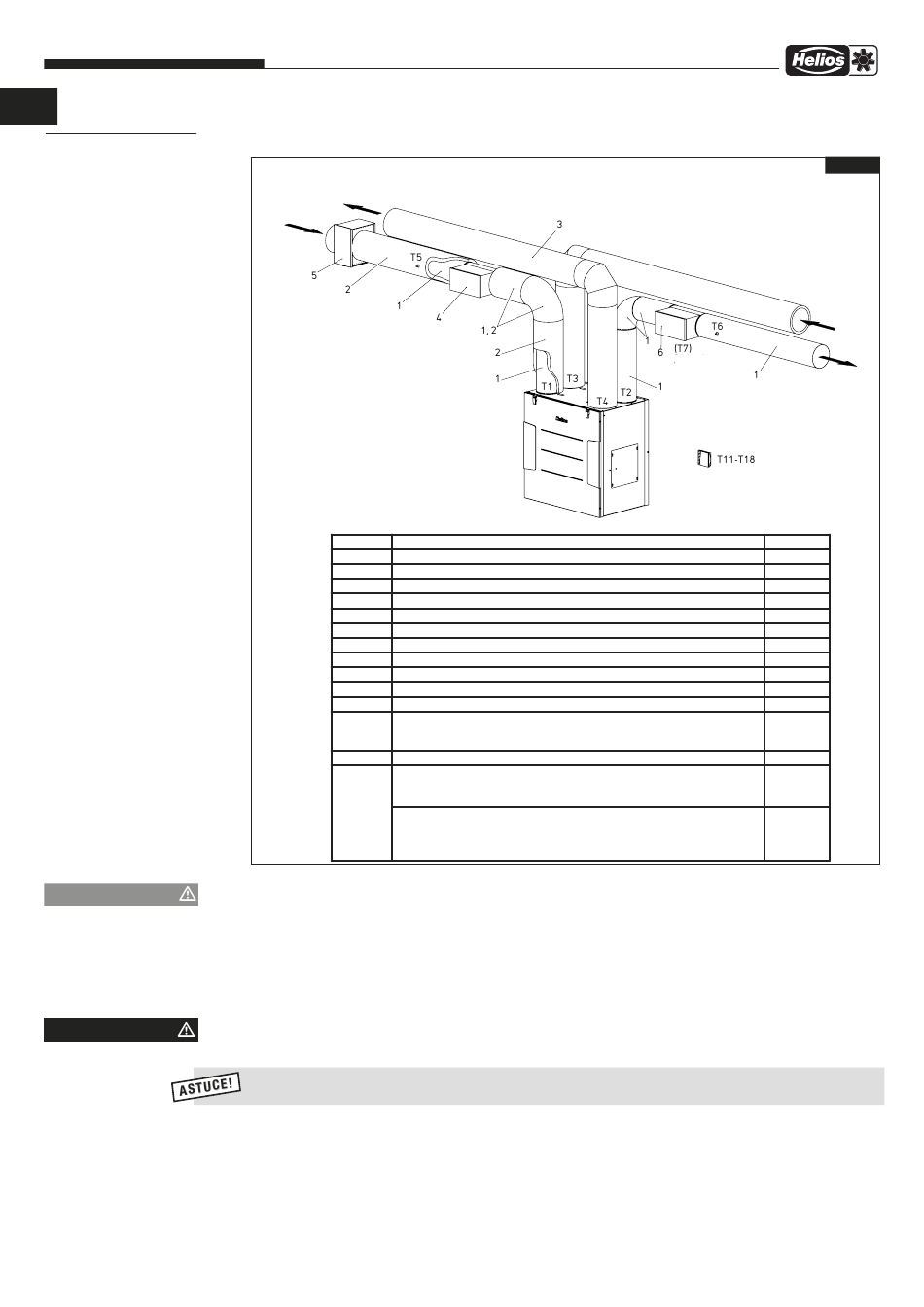

3.0 Schéma de fonction
Air rejeté
Air extérieur
Pos.
T1
T2
T3
T4
T5
T6
T7
T11-T18
1
2
3
4
5
6
Alternative
3.1 Mise en service et paramétrage
Note importante pour le paramétrage!
Lors des ateliers pratiques Helios, il est expliqué comment configurer facilement la régulation de la centrale KWL EC
270/370 W R/L grâce à la mesure de pression. Des mesures de pression doivent être prises à chaque raccord/conduit
d'air (à env. 20 cm de l'appareil). Les tubes de pression doivent être accessibles.
Lors du réglage de la centrale, les entrées et sorties d'air soufflé et repris sont équipées avec des éléments réglables
(accessoire). Un filtre (accessoire) est monté de série sur l'aspiration de l'air repris/vicié. Ne pas installer de hotte sur le
système (poussières, risques d'incendie, hygiène). Afin d'assurer un bon brassage d'air, prévoir des ouvertures (bas de
porte, grille de transfert) en conséquence.
Les éventuels règlements concernant la protection incendie doivent impérativement être respectés.
Des notes détaillées concernant la régulation des centrales murales sont consultables dans la notice
d'installation et de montage « Mise en service KWL » n° 82 237!
En cas d'utilisation d'une batterie électrique, le conduit de ventilation doit être en matériau
incombustible (par ex. conduit spiralé acier) sur une longueur de 1 m avant et après la batterie.
Fig. KWL EC 270/370 W - Version gauche
Désignation
Sonde T° air extérieur
Sonde T° air soufflé
Sonde T° air repris
Sonde T° air rejeté
Sonde de gaine type KWL-LTK (accessoire)
Sonde de gaine type KWL-LTK (accessoire)
Sonde antigel type KWL-LTK (accessoire) pour le registre WW
Sonde de température/humidité KWL-FTF
Conduit incombustible (par ex. acier spiralé)
Isolation incombustible (par ex. laine de verre)
Conduit IsoPipe ø 160
Préchauffage type: EHR-R 1,2/160
+ KWL-EM
+ KWL-LTK
Caisson filtre à air type LFBR 160 G4
Batterie de chauffage électrique type EHR-R 2,4/160
+ KWL-EM
+ KWL-LTK
Batterie de chauffage à eau chaude type WHR 160
et unité hydraulique + WHSH 1100 24 V (0-10V)
+ KWL-EM
+ 2x KWL-LTK (T6+T7)
8
Fig. 17
Air repris
Registre WW
Air soufflé
Sondes de température et d'humidité
ambiante (montage dans le local)
Réf. N°
-----
-----
-----
-----
09644
09644
09644
04273
-----
-----
09434
04269
09644
08578
09435
04269
09644
09481
08819
04269
09644
