Helios KWL HygroBox Montage- Und Betriebsvorschrift Seite 130

Notice de montage et d'utilisation
FR
Deckel
cker
oben
Detail Z
Netzstecker
Zulaufschlauch
Tuyau d'arrivée d'eau
Osmoseeinheit
Module d'osmose
Wasserwanne Bac à eau
UVC-Röhre
Tube UVC
KWL Hygrobox KWL HBX EH/WW
®
Schrauben
Schrauben
Abdeckung
Schrauben
Rotor

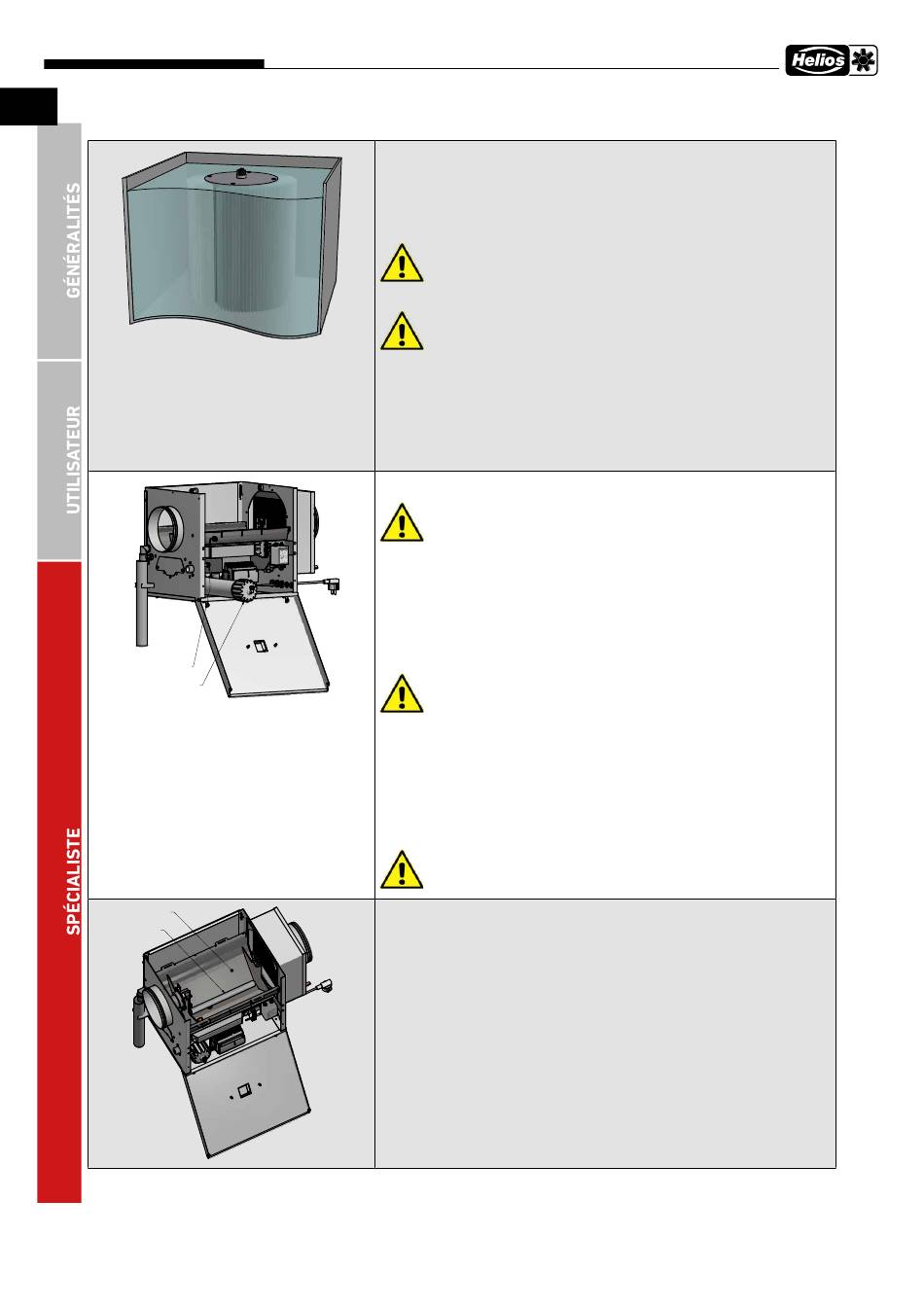

Verser un détergent dans le récipient et remplir d'eau chaude jusqu'à couvrir
entièrement les ailettes.
Utiliser uniquement un détergent biologique !
Respecter les consignes de sécurité !
Ne pas couvrir d'eau le moyeu d'accouplement et le roulement à
billes.
En fonction du degré d'encrassement des ailettes, nous recommandons de faire
tremper les ailettes de rotor pendant 3 à 6 heures dans la solution de nettoyage.
Rincer ensuite les ailettes de rotor à l'eau chaude.
Remplacement de la membrane d'osmose
Lors de cette opération, de l'eau peut s'échapper du module d'osmose !
Le module d'osmose est équipé de deux tuyaux en plastique noirs. Un
tuyau (tuyau d'alimentation) relie le module d'osmose à la vanne d'eau et le deu-
UVC-Röhre
xième tuyau relie le module d'osmose à l'entrée du bac.
Verbindungsstecker
Pour commencer, il convient de débrancher le tuyau d'alimentation du module
d'osmose. À cet effet, repousser vers l'arrière la bague de serrage du raccord de
vanne tout en extrayant le tuyau.
Ansicht von oben
Z
Le type KWL HBX 500 est équipé de deux modules d'osmose. Il
convient de toujours remplacer les deux membranes d'osmose en
même temps !
Detail Z
Dévisser ensuite le couvercle du module d'osmose et retirer la membrane d'os-
mose du boîtier.
Après le remplacement de la membrane d'osmose, revisser le couvercle et re-
brancher les tuyaux aux raccords de vannes.
Contrôler la bonne fixation et l'étanchéité des raccords des tuyaux sou-
mis à une force de traction !
richtige Position
Nettoyer le bac à eau de l'humidificateur d'air avec un chiffon humide.
42
Schrauben
Deckel
Zulaufschlauch
Osmoseeinheit
