Einbaulage

Ein- und Auslaufstrecken

6) Bestellmerkmal "Befestigungsart", Option A2 "Clamp-on, 2-Kanal, 2-Sensorsets"
24
Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein-
bauorte in der Rohrleitung vermeiden:
• Einbau am höchsten Punkt der Leitung
• Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
A

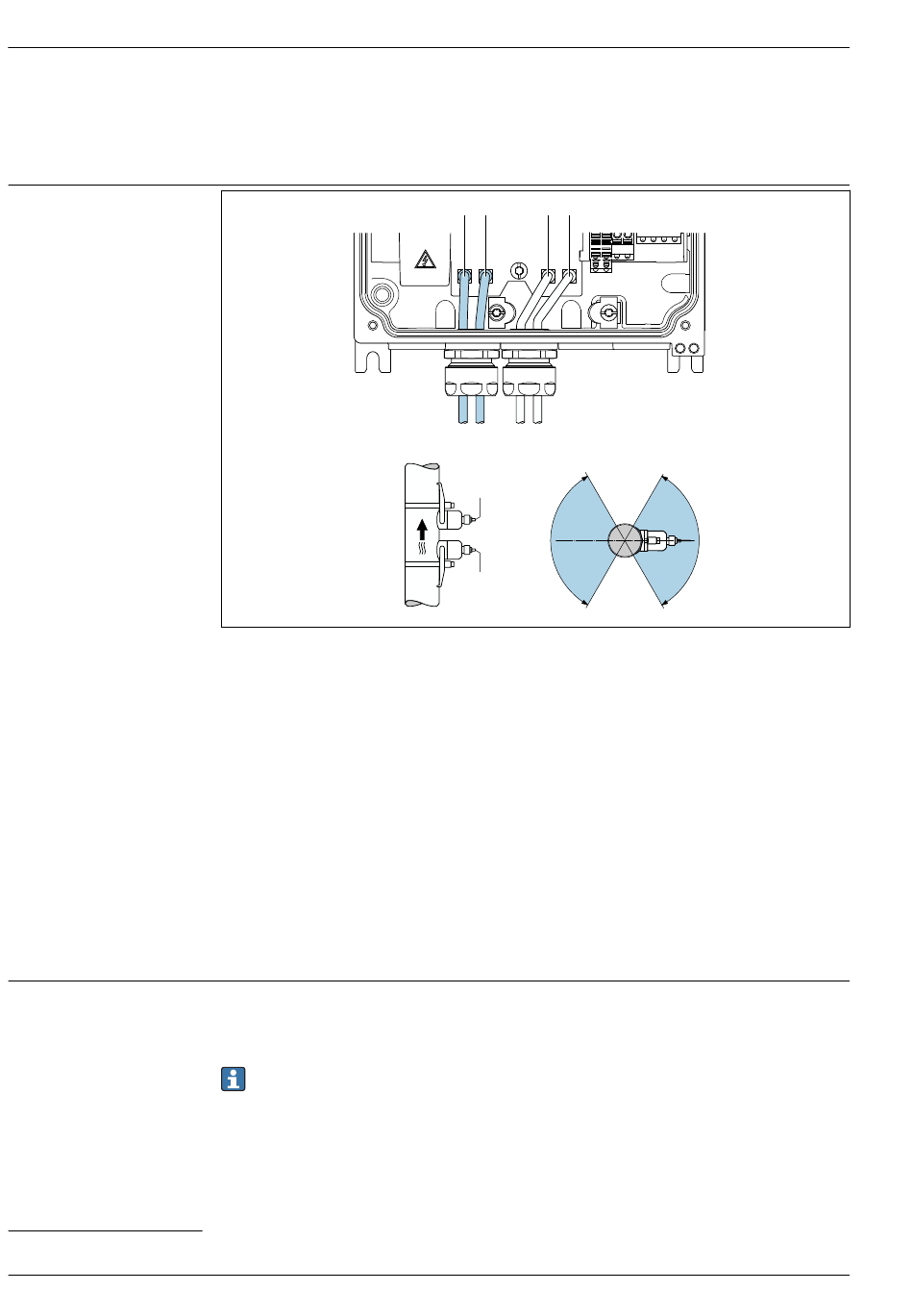

 19 Ansichten Einbaulage
1 Kanal 1 stromaufwärts (upstream)
2 Kanal 1 stromabwärts (downstream)
3 Kanal 2 stromaufwärts (upstream)
4 Kanal 2 stromabwärts (downstream)
A Empfohlene Einbaulage mit Strömungsrichtung nach oben
B Nicht empfohlener Einbaubereich bei horizontaler Einbaulage (60°)
C Empfohlener Einbaubereich max. 120°
Vertikal
Empfohlene Einbaulage mit Strömungsrichtung nach oben (Ansicht A). Bei dieser Einbaulage sinken
mitgeführte Feststoffe, und Gase steigen bei stehendem Messstoff aus dem Messaufnehmerbereich
auf. Die Rohrleitung kann zudem vollständig entleert und vor Ablagerungen geschützt werden.
Horizontal
Im empfohlenen Einbaubereich bei horizontaler Einbaulage (Ansicht B) können Gas- und Luftan-
sammlungen an der Rohrdecke sowie störende Ablagerungen am Rohrboden die Messung weniger
beeinflussen.
Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Pumpen etc. zu
montieren. Besteht diese Möglichkeit nicht, sind mindestens die untenstehenden Ein- und Auslauf-
strecken einzuhalten, um die spezifizierte Messgenauigkeit des Messgeräts zu erreichen. Sind meh-
rere Strömungsstörungen vorhanden, so ist die längste angegebene Einlaufstrecke einzuhalten.
Bei folgenden Geräteausführungen sind kürzere Ein- und Auslaufstrecken möglich:
Zweipfad-Messung mit 2 Sensorsets
"FlowDC" (für Positionsnummern 1...4b):
Bis minimal 2 × DN für Einlaufstrecke, 2 × DN für Auslaufstrecke
1 2 3 4
B
2
C
1
B
6)
und Bestellmerkmal "Anwendungspaket", Option EN
Proline Prosonic Flow W 400
C
A0045280
