Material
Für den Einbau wird folgendes Material benötigt:
• Zwei Spannbänder inkl. Gewindebolzen und ggf. Zentrierplatten (bereits vormontiert →  28,
→  29)
• Zwei Messschnüre mit je einem Kabelschuh und Fixierteil zur Positionierung der Spannbänder
• Zwei Messaufnehmerhalterungen
• Koppelmedium (Koppelpad oder Koppelgel) für eine akustischen Verbindung zwischen Messauf-
nehmer und Messrohr
• Zwei Messaufnehmer inkl. Sensorkabel
Einbau bis DN 400 (16") problemlos, ab DN 400 (16") den Abstand und den Winkel (180°) dia-
gonal mit Schnurlänge prüfen.
Vorgehensweise:
1. Beide Messschnüre vorbereiten: Kabelschuhe und Fixierteil auf den Abstand der Schnurlänge
(SL) ausrichten. Fixierteil auf der Messschnur festschrauben.


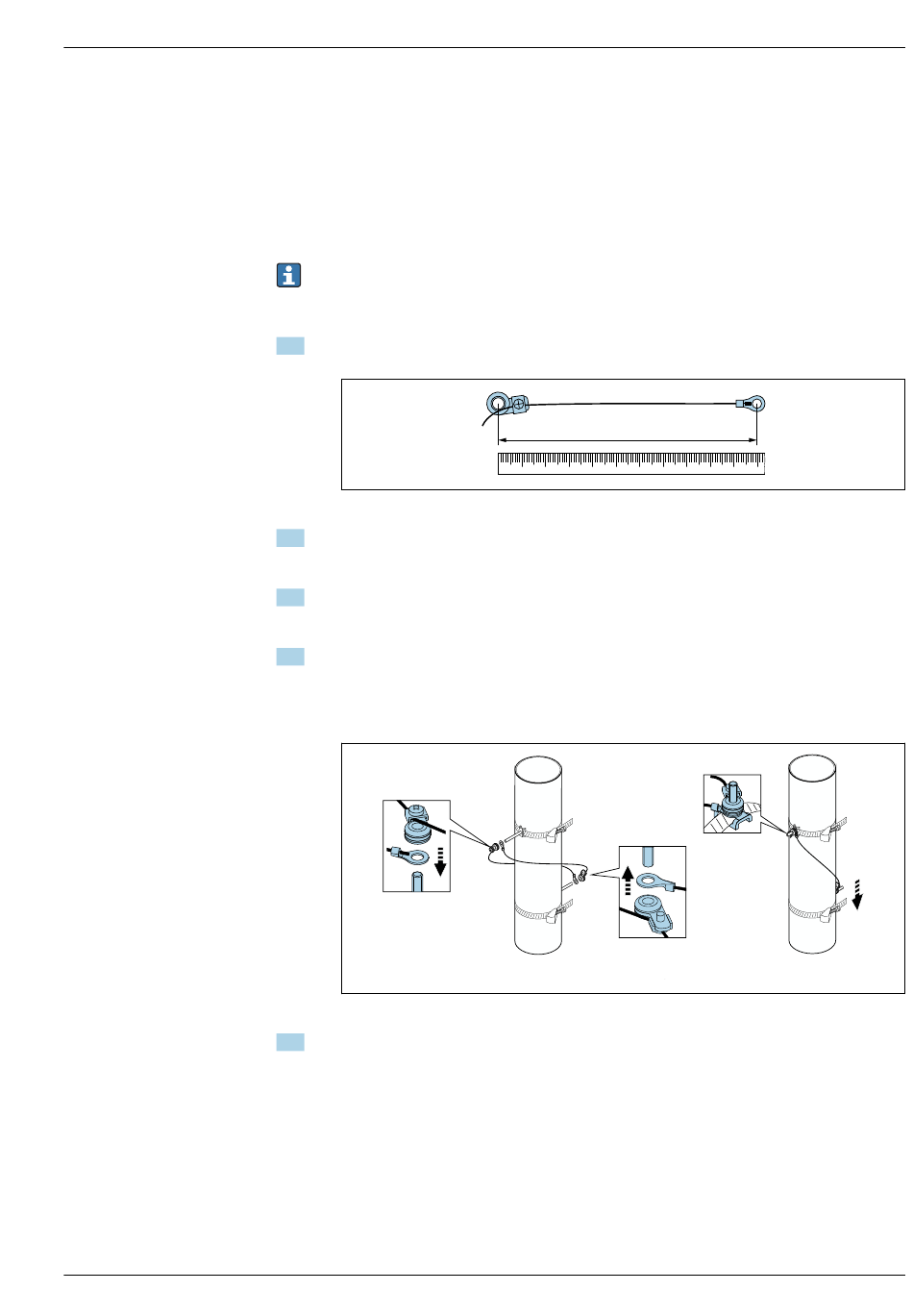

 32 Fixierteil und Kabelschuhe mit einem Abstand entsprechend der Schnurlänge (SL)
2. Mit Messschnur 1: Fixierteil über den Gewindebolzen des bereits fest montierten Spannbands
1 schieben. Messschnur 1 rechts um das Messrohr führen. Kabelschuh über den Gewindebol-
zen des noch verschiebbaren Spannbands 2 schieben.
3. Mit Messschnur 2: Kabelschuh über den Gewindebolzen des bereits fest montierten Spann-
bands 1 schieben. Messschnur 2 links um das Messrohr führen. Fixierteil über den Gewinde-
bolzen des noch verschiebbaren Spannbands 2 schieben.
4. Das noch verschiebbare Spannband 2 inkl. Gewindebolzen soweit verschieben, bis beide Mess-
schnüre gleichmäßig gespannt sind, dann das Spannband 2 unverrückbar festziehen. Anschlie-
ßend Sensorabstand von der Mitte der Spannbänder kontrollieren. Falls zu klein, Spannband 2
nochmals lösen und besser positionieren. Beide Spannbänder sollten möglichst senkrecht zur
Messrohrachse und zueinander parallel liegen.

 33 Positionierung der Spannbänder (Arbeitsschritte 2...4)
5. Verschraubung der Fixierteile auf den Messschnüren lösen und Messschnüre von den Gewin-
debolzen entfernen.
