Proline Prosonic Flow W 400
Endress+Hauser

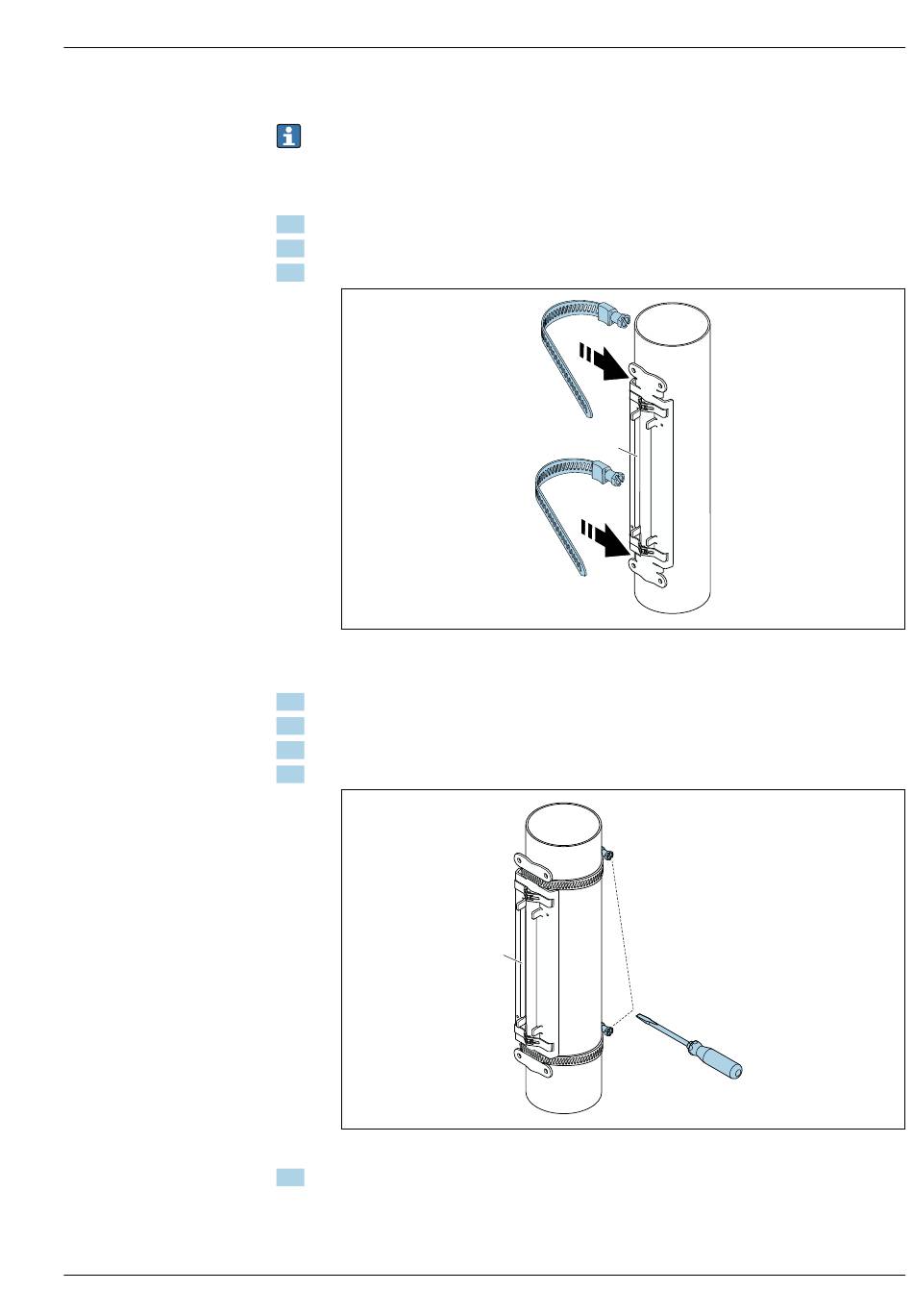

Messaufnehmerhalterung mit Spannbändern (kleine Nennweiten)
Nutzbar für
• Messgeräte mit Messbereich DN 15...65 (½...2½")
• Montage auf Rohrleitungen DN > 32 (1¼")
Vorgehensweise:
1. Messaufnehmer von Messaufnehmerhalterung trennen.
2. Messaufnehmerhalterung auf Messrohr positionieren.
3. Spannbänder verdrehungsfrei um Messaufnehmerhalterung und Messrohr legen.

 23 Messaufnehmerhalterung positionieren und Spannbänder montieren
1 Messaufnehmerhalterung
4. Spannbänder durch Spannbandverschlüsse führen.
5. Spannbänder von Hand möglichst fest straffen.
6. Messaufnehmerhalterung in gewünschte Lage ausrichten.
7. Zugschraube einklappen und Spannbänder unverrückbar festziehen.

 24 Zugschrauben der Spannbänder anziehen
8. Falls notwendig, Spannbänder kürzen und Schnittstellen entgraten.
