Leistungsaufnahme; Stromaufnahme; Versorgungsausfall; Elektrischer Anschluss - Endress+Hauser Proline Prosonic Flow W 400 Technische Information

Leistungsaufnahme

Stromaufnahme

Versorgungsausfall

Elektrischer Anschluss

18
Bestellmerkmal "Ausgang"
Option H: 4-20mA HART, Impuls-/Frequenzausgang,
Schaltausgang
Option I: 4-20mA HART, 2 x Impuls-/Frequenz-/
Schaltausgang, Statuseingang
Messumformer
Bestellmerkmal "Energieversorgung"
Option L: AC 100 ... 240 V
Option L: AC/DC 24 V
• Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
• Konfiguration bleibt je nach Geräteausführung im Gerätespeicher oder im steckbaren Datenspei-
cher (HistoROM DAT) erhalten.
• Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.
Anschluss Messumformer

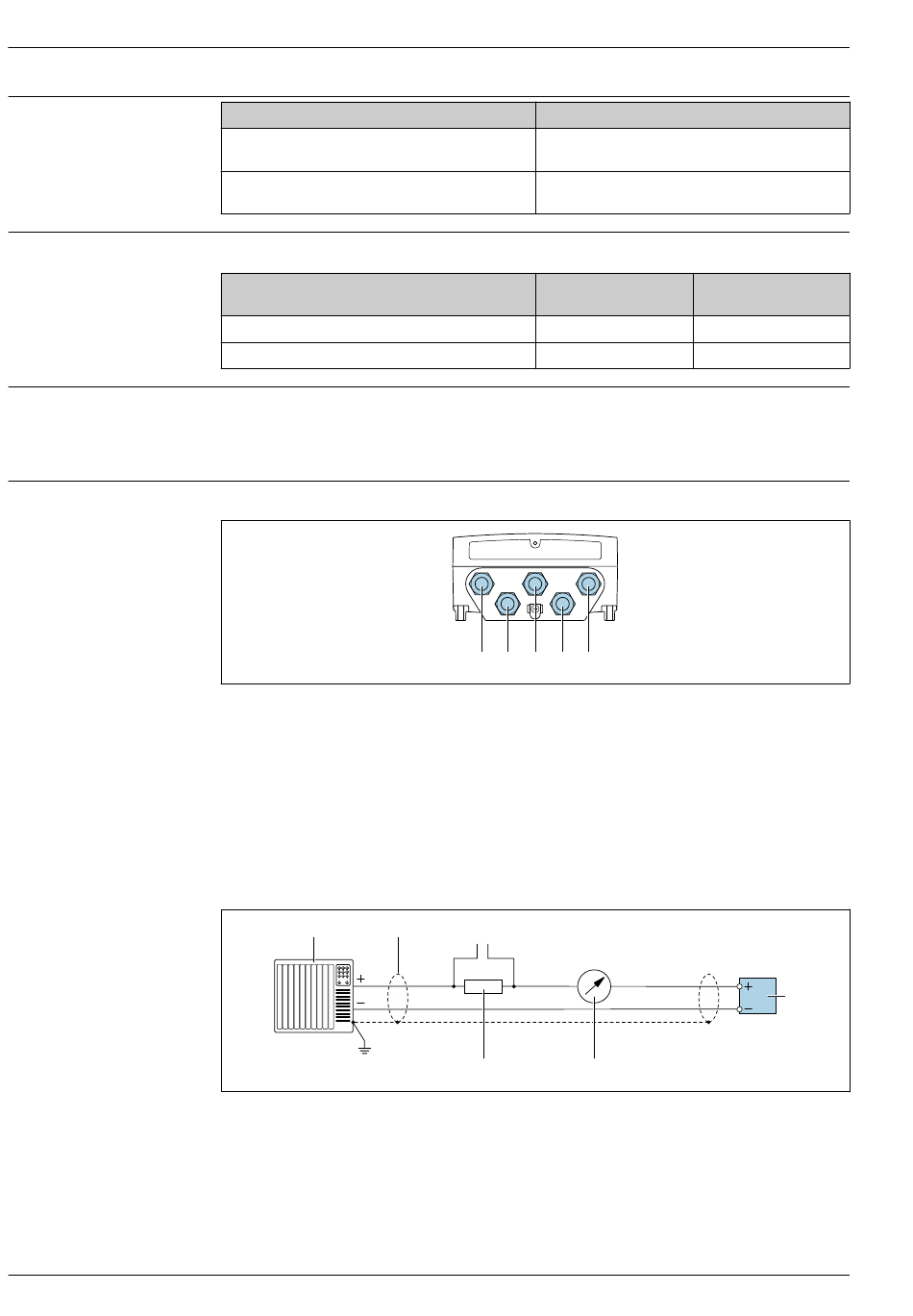

 12 Wandaufbaugehäuse Getrenntausführung: Anschluss Versorgungsspannung und Signalübertragung
1 Kabeleinführung für Versorgungsspannung
2 Kabeleinführung für Sensorkabel
3 Kabeleinführung für Sensorkabel
4 Kabeleinführung für Signalübertragung
5 Kabeleinführung für Signalübertragung
Anschlussbeispiele
Stromausgang 4 ... 20 mA HART
1
 13 Anschlussbeispiel für Stromausgang 4 ... 20 mA HART (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde-
rungen; Kabelspezifikation beachten →  20
3 Anschluss für HART-Bediengeräte →  50
4 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten →  14
5 Analoges Anzeigeinstrument: Maximale Bürde beachten →  14
6 Messumformer
Stromaufnahme
1 2 3 4
2 3
4
Proline Prosonic Flow W 400
Maximale Leistungsaufnahme
30 VA/8 W
30 VA/8 W
Maximale Maximaler
Einschaltstrom
145 mA 25 A (< 5 ms)
350 mA 27 A (< 5 ms)
5
4...20 mA
5
Endress+Hauser
A0044948
6
A0029055
