Potenzialausgleich

Klemmen

Kabeleinführungen

Kabelspezifikation

20
Anforderungen
Beim Potenzialausgleich:
• Betriebsinterne Erdungskonzepte beachten
• Einsatzbedingungen wie Material und Erdung der Rohrleitung berücksichtigen
• Messaufnehmer und Messumformer auf dasselbe elektrische Potenzial legen
• Für die Potenzialausgleichsverbindungen ein Erdungskabel mit dem Mindestquerschnitt von
2 2
6 mm (0,0093 in ) verwenden
Messumformer
Versorgungsspannungskabel: Steckbare Federkraftklemmen für Aderquerschnitte
0,5 ... 2,5 mm 2 (20 ... 14 AWG)
Gewinde Kabeleinführung
• M20 x 1,5
• Über Adapter:
• NPT ½"
• G ½"
Kabelverschraubung
M20 × 1,5 mit Kabel  6 ... 12 mm (0,24 ... 0,47 in)
Bei Verwendung von Kabeleinführungen aus Metall: Erdplatte verwenden.
Zulässiger Temperaturbereich
• Die im jeweiligen Land geltenden Installationsrichtlinien sind zu beachten.
• Die Kabel müssen für die zu erwartenden Minimal- und Maximaltemperaturen geeignet sein.
Energieversorgungskabel (inkl. Leiter für die innere Erdungsklemme)
Normales Installationskabel ausreichend.
Signalkabel
Stromausgang 0/4...20 mA
Normales Installationskabel ausreichend.
Stromausgang 4...20 mA HART
Abgeschirmtes Kabel empfohlen. Erdungskonzept der Anlage beachten.
Impuls-/Frequenz-/Schaltausgang
Normales Installationskabel ausreichend.
Statuseingang
Normales Installationskabel ausreichend.

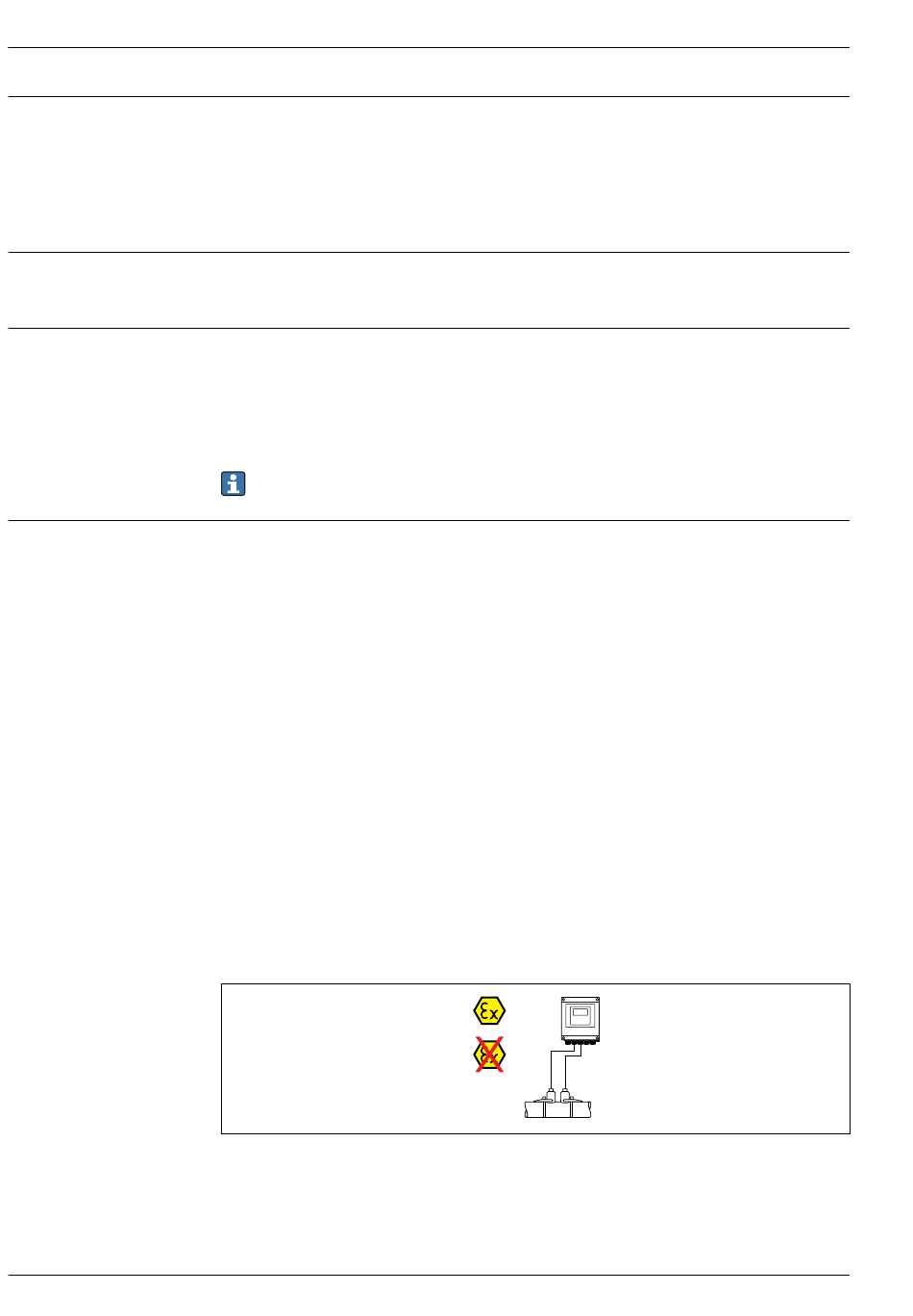

Verbindungskabel zwischen Messumformer und Messaufnehmer
1 Nicht explosionsgefährdeter Bereich
2 Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2
3 Messumformer Proline 400
4 Sensorset mit Sensorkabel zum Messumformer 400 →  21
Messumformer und Messaufnehmer installiert im explosionsgefährdetem Bereich: Zone 2; Class I, Division 2
3
2
1
4
Proline Prosonic Flow W 400
A0044949
