Endress+Hauser Proline Prosonic Flow W 400 Technische Information Seite 29

Proline Prosonic Flow W 400
Endress+Hauser
1

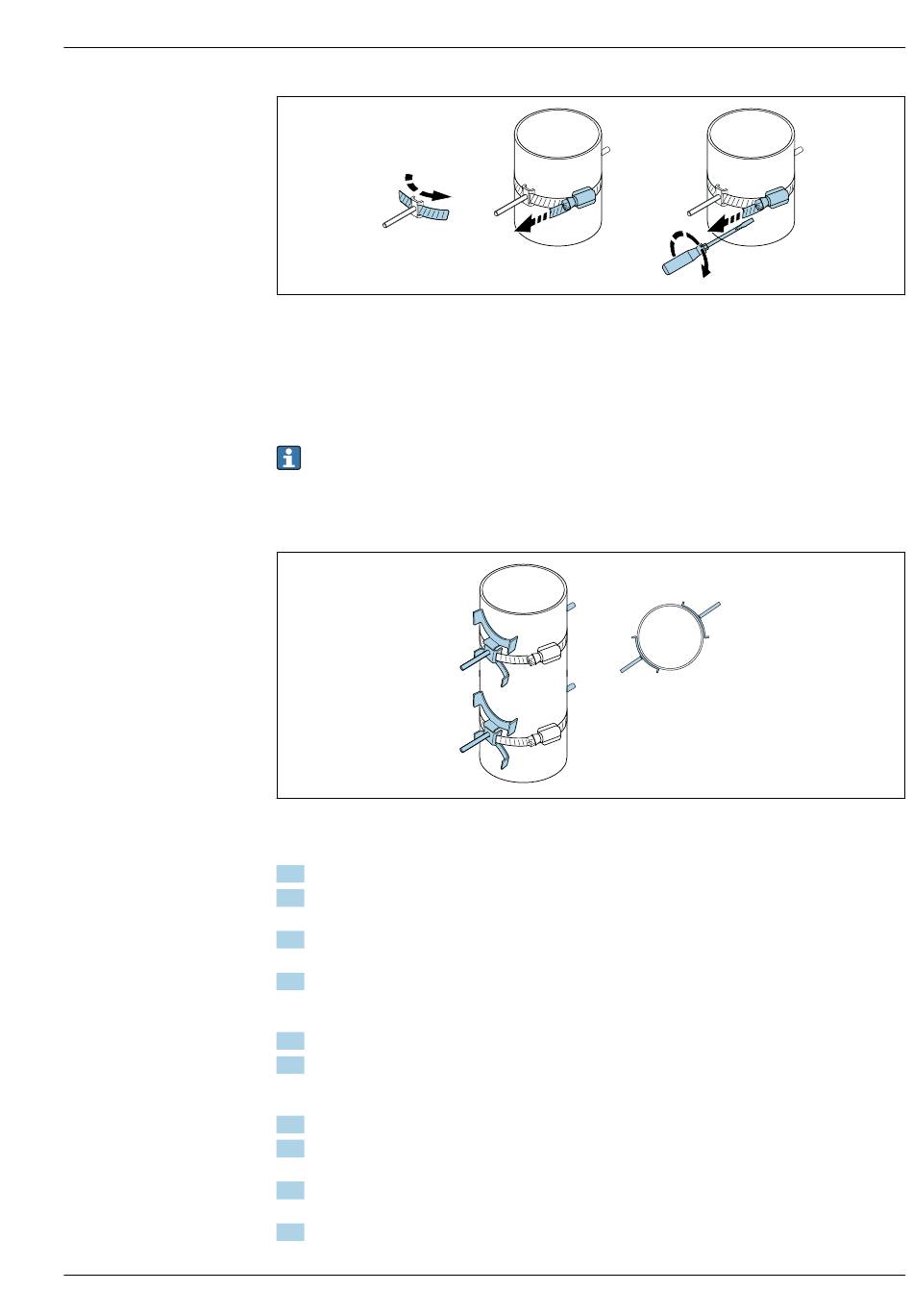

 26 Halterung mit Spannbändern (mittlere Nennweiten), ohne klappbare Schraube
1 Gewindebolzen
2 Spannband
3 Zugschraube
Messaufnehmerhalterung mit Spannbändern (große Nennweiten)
Nutzbar für
• Messgeräte mit Messbereich DN 50...4000 (2...160")
• Montage auf Rohrleitungen DN > 600 (24")
• 1 Traversenmontage oder 2 Traversenmontage in 180°-Anordnung
• 2 Traversenmontage mit Zweipfad-Messung in 90°-Anordnung (statt 180°)
Vorgehensweise:
1. Messrohrumfang messen. Ganzen/halben oder viertel Umfang notieren.
2. Spannbänder auf Länge (= Messrohrumfang + 30 mm (1,18 in)) kürzen und Schnittstellen
entgraten.
3. Montageort der Sensoren mit gegebenen Sensorabstand und optimalen Einlaufbedingungen
wählen. Dabei den gesamten Umfang des Messrohrs auf Montagehindernisse betrachten.
4. Zwei Bandbolzen über Spannband 1 schieben und eines der Spannbandenden mit ca.
50 mm (2 in) durch eines der beiden Spannbandverschlüsse ins Schloss einführen. Anschlie-
ßend Schutzlasche über dieses Spannbandende führen und einrasten.
5. Spannband 1 verdrehungsfrei und möglichst senkrecht zur Messrohrachse legen.
6. Zweites Spannbandende durch den noch freien Spannbandverschluss führen und analog zum
ersten Spannbandende vorgehen. Schutzlasche über zweites Spannbandende führen und ein-
rasten.
7. Spannband 1 von Hand möglichst fest straffen.
8. Spannband 1 in gewünschte Lage positionieren und darauf achten, dass es möglichst senk-
recht zur Messrohrachse liegt.
9. Beide Bandbolzen auf Spannband 1 mit halben (180°-Anordnung, z.B. 7:30 und 1:30 Uhr)
oder viertel (90°-Anordnung, z.B. 10 und 7 Uhr) Umfang zueinander positionieren.
10. Spannband 1 unverrückbar festziehen.
2 3
A0044350
A0044648
