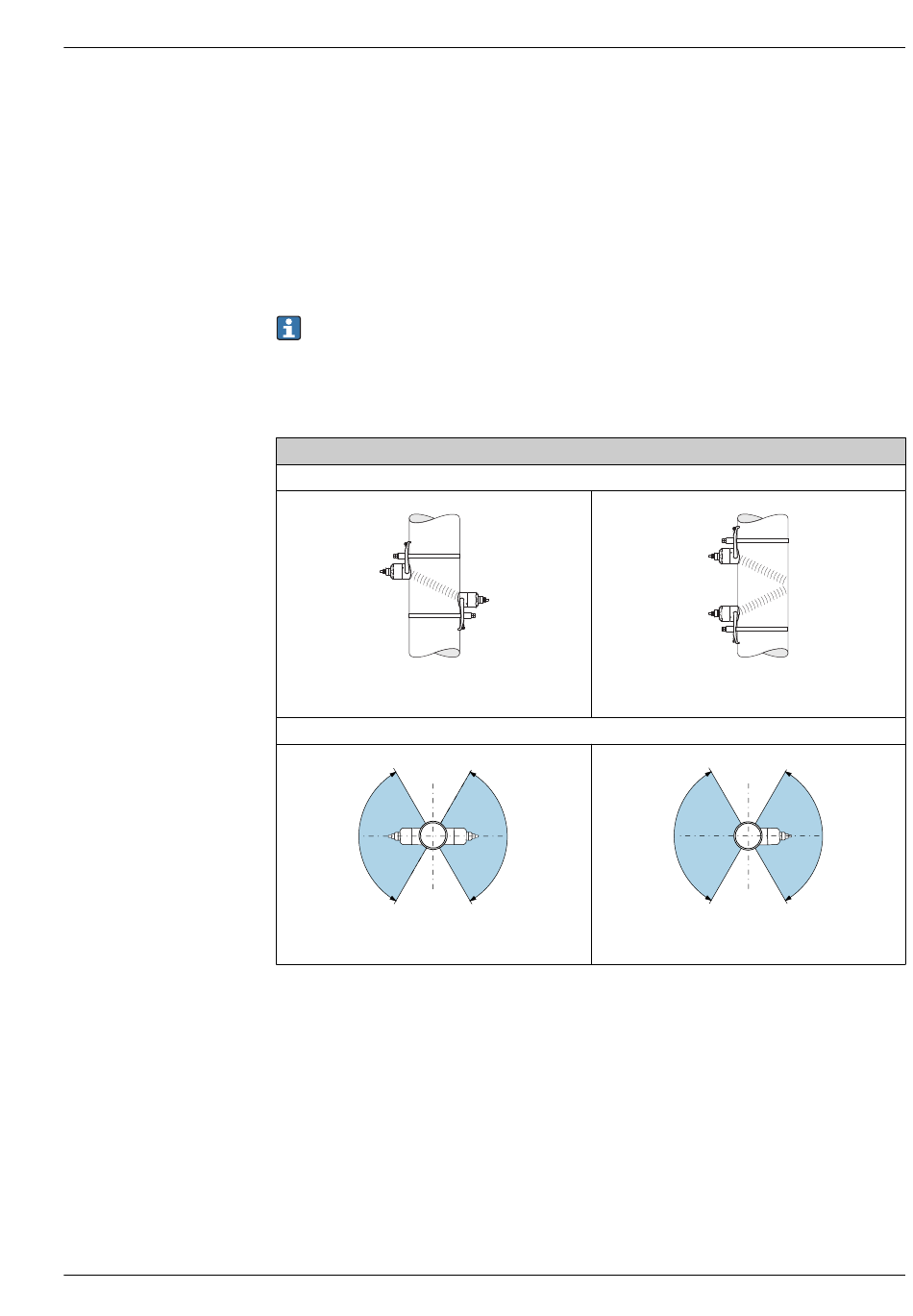

Die Sensoren können unterschiedlich angeordnet werden:
• Montage für eine Messung mit 1 Sensorset (1 Messpfad):
• Die Sensoren befinden sich auf gegenüberliegenden Seiten der Messrohrleitung (180° versetzt):
Messung mit 1 oder 3 Traversen
• Die Sensoren befinden sich auf der gleichen Seite der Messrohrleitung: Messung mit 2 oder 4
Traversen
• Montage für eine Messung mit 2 Sensorsets (2 Messpfade):
• Jeweils 1 Sensor des jeweiligen Sensorsets befindet sich auf der gegenüberliegenden Seite der
Messrohrleitung (180° versetzt): Messung mit 1 oder 3 Traversen
• Die Sensoren befinden sich auf der gleichen Seite der Messrohrleitung: Messung mit 2 oder 4
Traversen
Die Sensorsets sind um 90° versetzt an der Messrohrleitung angeordnet.
Verwendung 5 MHz Sensoren
Hier werden die Schienen der beiden Sensorsets für alle Messungen mit 1, 2, 3 oder 4 Traver-
sen immer in 180° zueinander angeordnet und mit den Kabeln verbunden. Eine Zuordnung der
Sensorfunktionen in den beiden Schienen erfolgt über die Elektronik des Messumformers in
Abhängigkeit der gewählten Traversenanzahl. Ein Tauschen der Kabel im Messumformer zwi-
schen den Kanälen ist nicht erforderlich.
 2 1 Traverse
120°
 4 1 Traverse
Einpfad-Messung (1 Sensorset)
Vertikale Montage
A0042013
 3
Horizontale Montage
120°
120°
A0044304
 5
A0042014
2 Traversen
120°
A0044305
2 Traversen
