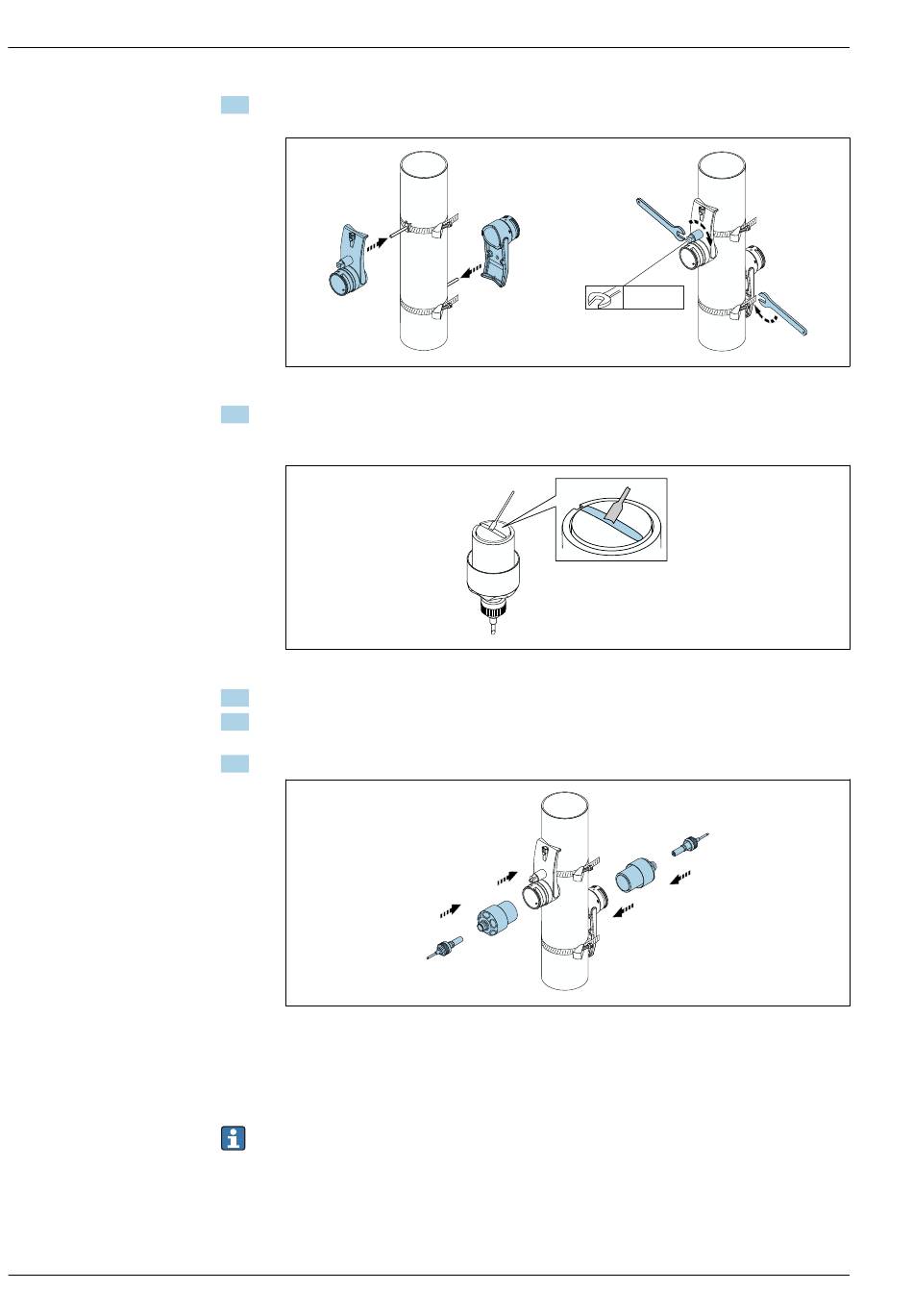

Messaufnehmerhalterungen über den jeweiligen Gewindebolzen schieben und mit der Halte-

mutter fest anziehen.



 34

Messaufnehmerhalterungen montieren

Koppelpad mit der Klebeseite nach unten auf den Messaufnehmern anbringen (→  60).

Alternativ mit einer gleichmäßigen Schicht Koppelgel (ca. 1 mm (0,04 in)) bestreichen. Dabei

von der Nut durch das Zentrum bis zum gegenüberliegenden Rand gehen.



 35

Kontaktflächen des Messaufnehmers mit Koppelgel bestreichen (falls ohne Koppelpad)

Messaufnehmer in die Messaufnehmerhalterung einführen.

Messaufnehmerdeckel auf die Messaufnehmerhalterung drücken und drehen bis der Messauf-

nehmerdeckel hörbar einrastet und die Pfeilmarkierungen (▴ / ▾ "close") aufeinander zeigen.

10. Sensorkabel in den jeweiligen Messaufnehmer bis zum Anschlag stecken.



 36

Messaufnehmer montieren und Sensorkabel anschließen

Die Messaufnehmer können nun über die Sensorkabel an den Messumformer angeschlos-

sen und die Fehlermeldung im Sensorcheck geprüft werden. Damit ist die Montage abge-

schlossen.

• Die sichtbare Messrohroberfläche muss sauber sein (frei von losen Lackteilen und/oder Rost),

um einen guten akkustischen Kontakt zu gewährleisten.

• Wenn der Sensor vom Messrohr entfernt wird, muss er gereinigt und neues Koppelgel aufge-

tragen werden (falls ohne Koppelpad).

• Auf rauen Messrohroberflächen müssen die Lücken innerhalb der rauen Oberfläche mit aus-

reichend Koppelgel gefüllt sein, falls die Verwendung des Koppelpads nicht ausreichen sollte

(Prüfung der Installationsqualität).

Proline Prosonic Flow W 400

13 mm

Endress+Hauser

A0043381

A0043382

A0043383
