Montage Gehäuse Messum-

former

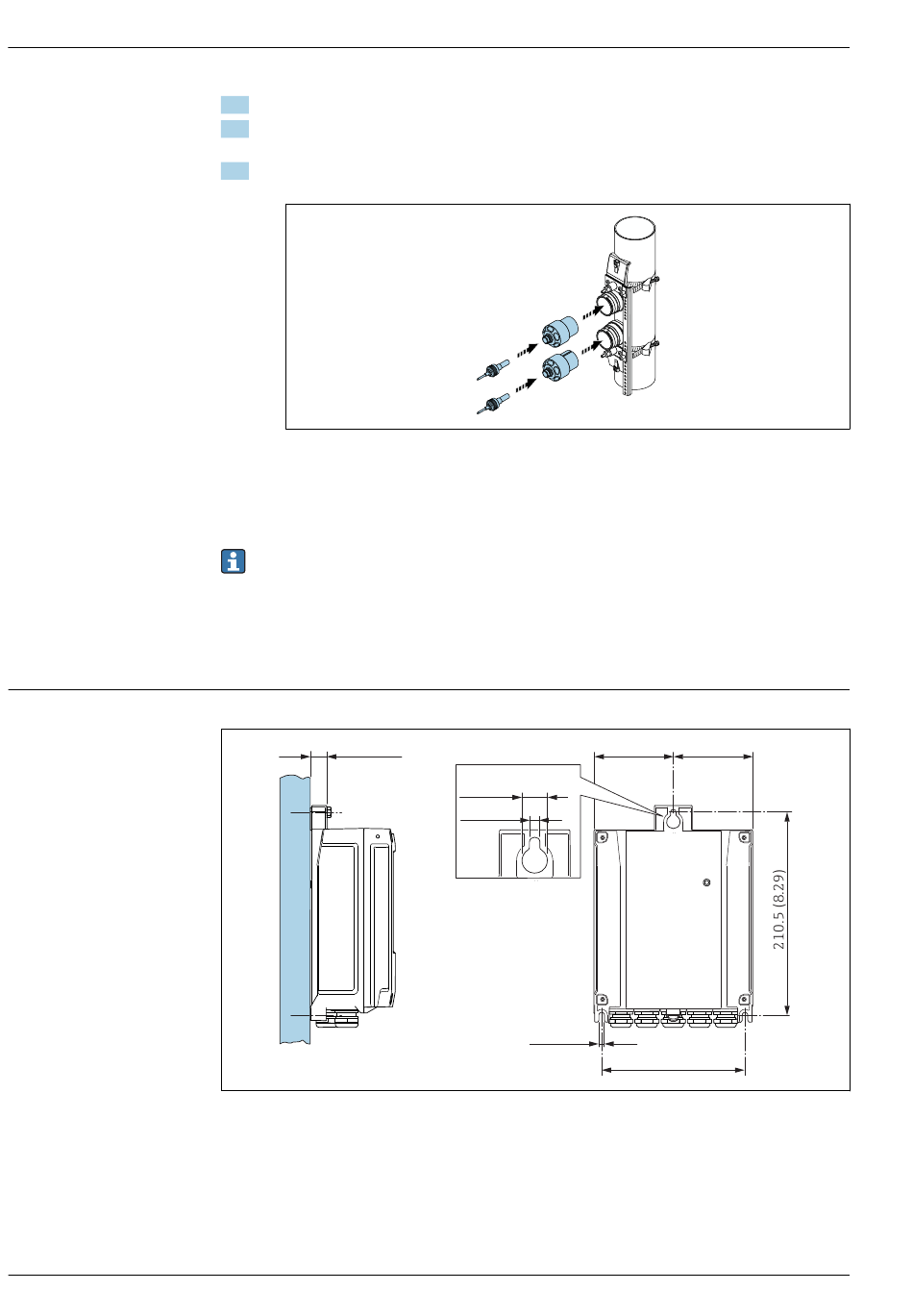

Messaufnehmer in die Messaufnehmerhalterung einführen.

Messaufnehmerdeckel auf die Messaufnehmerhalterung drücken und drehen bis der Messauf-

nehmerdeckel hörbar einrastet und die Pfeilmarkierungen (▴ / ▾ "close") aufeinander zeigen.

Sensorkabel in den jeweiligen Messaufnehmer bis zum Anschlag stecken und Überwurfmutter

anziehen.



 39

Messaufnehmer montieren und Sensorkabel anschließen

Die Messaufnehmer können nun über die Sensorkabel an den Messumformer angeschlos-

sen und die Fehlermeldung im Sensorcheck geprüft werden. Damit ist die Montage abge-

schlossen.

• Die sichtbare Messrohroberfläche muss sauber sein (frei von losen Lackteilen und/oder Rost),

um einen guten akkustischen Kontakt zu gewährleisten.

• Wenn der Sensor vom Messrohr entfernt wird, muss er gereinigt und neues Koppelgel aufge-

tragen werden (falls ohne Koppelpad).

• Auf rauen Messrohroberflächen müssen die Lücken innerhalb der rauen Oberfläche mit aus-

reichend Koppelgel gefüllt sein, falls die Verwendung des Koppelpads nicht ausreichen sollte

(Prüfung der Installationsqualität).

Wandmontage

17 (0.67)

 40

Maßeinheit mm (in)

14 (0.55)

5.8 (0.23)

Proline Prosonic Flow W 400

149 (5.85)

Endress+Hauser

A0043386

A0020523
