Vorgehensweise:
• Die Schweißbolzen sind mit den gleichen Einbauabständen entsprechend den Gewindebolzen mit
Spannbändern zu fixieren. Die Ausrichtung der Gewindebolzen, abhängig von der Montageart und
dem Messverfahren, werden in folgenden Kapiteln beschrieben:
• Einbau für eine Messung über 1 Traverse →  32
• Einbau für eine Messung über 2 Traversen →  35
• Die Messaufnehmerhalterung wird standardmäßig mit einer Haltemutter mit einem metrischen
ISO-Gewinde M6 befestigt. Wenn zur Befestigung ein anderes Gewinde eingesetzt werden soll,
muss eine Messaufnehmerhalterung mit einer demontierbaren Haltemutter eingesetzt werden.
M6
1

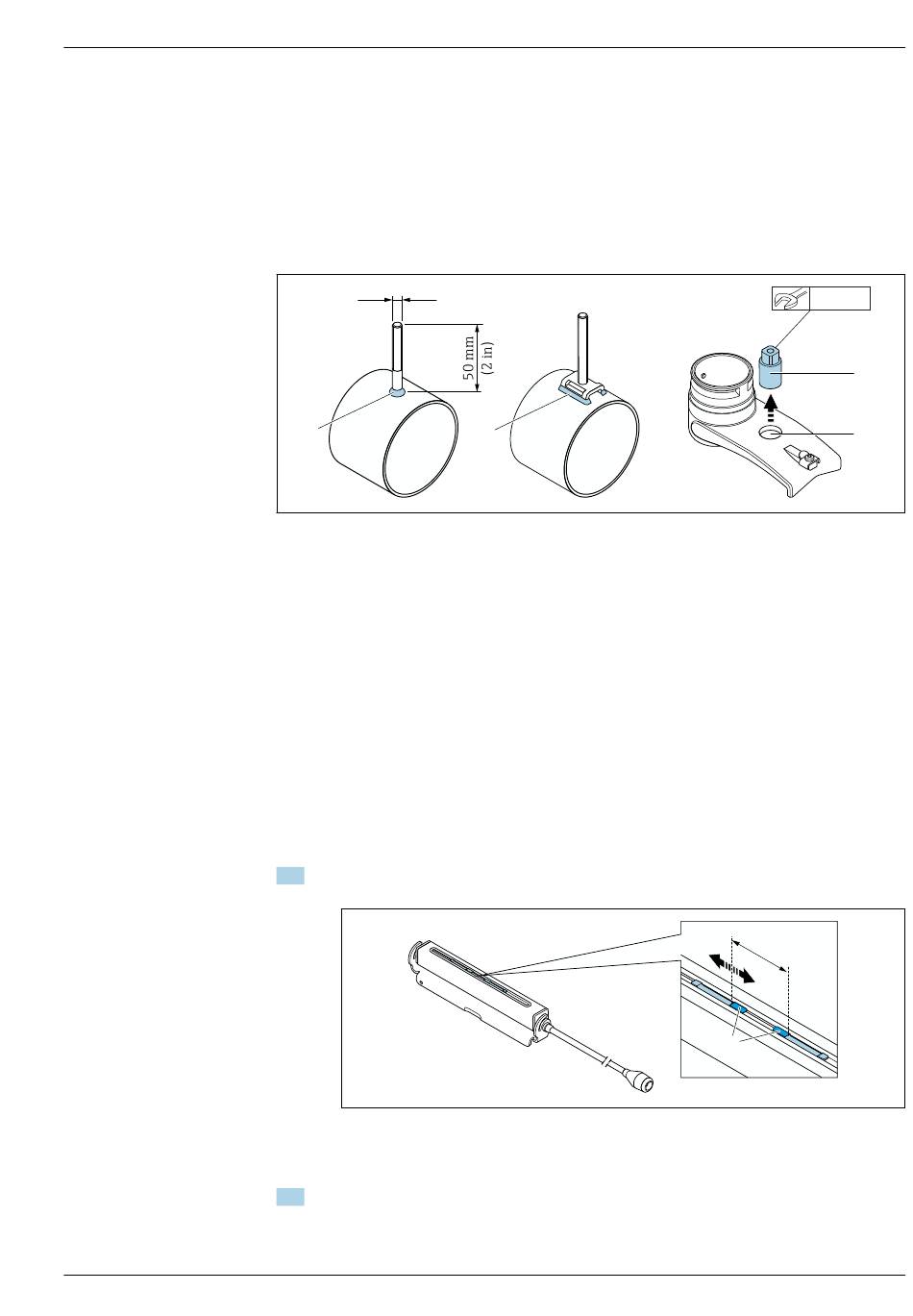

 28 Halterung mit Schweißbolzen
1 Schweißnaht
2 Haltemutter
3 Lochdurchmesser max. 8,7 mm (0,34 in)
Einbau Messaufnehmer – kleine Nennweiten DN 15...65 (½...2½")
Voraussetzungen
• Einbauabstand ist bekannt →  26
• Messaufnehmerhalterung ist vormontiert
Material
Für den Einbau wird folgendes Material benötigt:
• Messaufnehmer inkl. Adapterkabel
• Sensorkabel für den Anschluss an den Messumformer
• Koppelmedium (Koppelpad oder Koppelgel) für eine akustische Verbindung zwischen Messauf-
nehmer und Messrohr
Vorgehensweise:
1. Abstand der Messaufnehmer gemäß dem ermittelten Wert für den Sensorabstand einstellen.
Zum Schieben den beweglichen Messaufnehmer leicht herunterdrücken.

 29 Abstand der Messaufnehmer gemäß Einbauabstand →  26
a Sensorabstand (Rückseite des Sensors muss die Oberfläche berühren)
b Kontaktflächen des Messaufnehmers
2. Koppelpad unter dem Messaufnehmer auf das Messrohr kleben oder Kontaktflächen des
Messaufnehmers (b) mit einer gleichmäßigen Schicht Koppelgel (ca.
0,5 ... 1 mm (0,02 ... 0,04 in)) bestreichen.
1
13 mm
2
3
A0043375
a
b
A0043376
