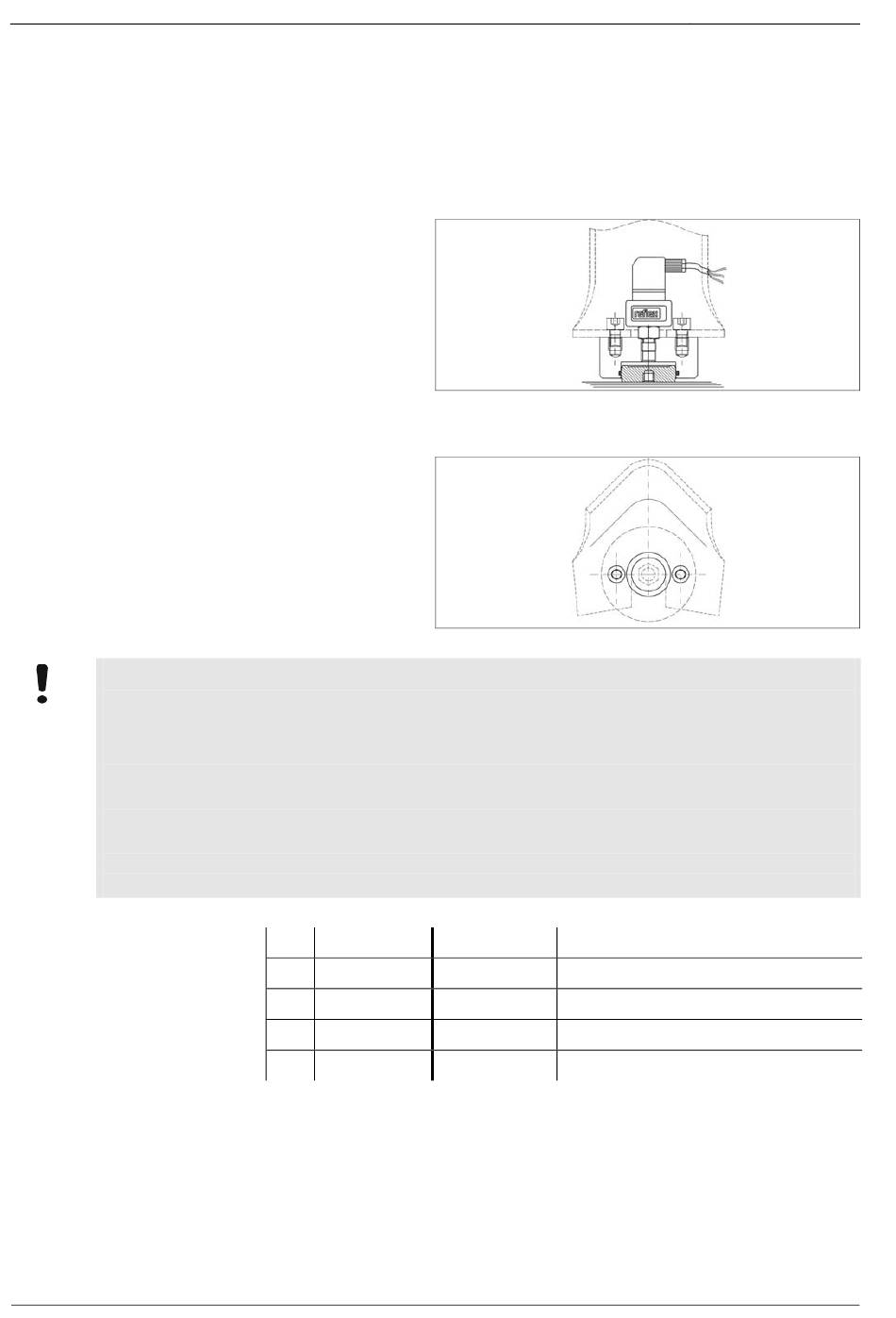

Montage der Niveaumessung am VG Grundgefäß
Die Niveaumessung erst montieren, wenn das VG Grundgefäß in endgültiger Position steht. Die Transportsicherung (Holzklotz) am
Behälterfuß vom Grundgefäß ist zu entfernen, und durch die Druckmessdose zu ersetzen. Ab Gefäßgröße 1000 l (Ø 1000 mm) ist die
Niveaumessung mit den mitgelieferten Schrauben zu befestigen.
Vorderansicht
–
Auf freien Stand achten!
–
Kolben nicht verkanten!
Draufsicht
– Transportsicherung entfernen
– Öl-Druckmessdose unterschieben und ab Behältergröße 1000 l
(Ø 1000 mm) mit Fuß verschrauben
Achtung! – Messfehlern, Fehlfunktionen oder Beschädigungen
•
Für ein einwandfreies Arbeiten der Niveaumessung sind folgende Punkte unbedingt zu beachten
–
Behälter muss lotrecht und frei auf fester ebener Fläche stehen (nicht anschrauben, einbetonieren etc.)!
–
Der Nullabgleich des Füllstandes darf nur dann erfolgen, wenn das Gefäß ausgerichtet und leer ist!
–
Nach Montage der Niveaumessung den Behälterfuß nicht stoßartig belasten (z. B. beim Aufstellen/Ausloten
des Gefäßes)!
–
Das VG Grundgefäß und das erste VF Folgegefäß sind stets mit den gelieferten Anschlusssets flexibel
anzuschließen!
Die Nichtbeachtung dieser Hinweise kann zu Messfehlern führen, sowie zu Fehlfunktionen und Beschädigungen der
Niveaumessung!
Info Niveaumessungen
12 — Deutsch
VG
200 l
VG
300 - 500 l
VG
600 - 1.000 l
VG
1.500 - 2.000 l
VG
3.000 - 5.000 l
Variomat — 2014-04-17
0 - 4
bar
0 - 10
bar
0 - 25
bar
0 - 60
bar
0 - 100
bar
