3.6
Aufstellung VF Folgegefäß
Das dem VF Folgegefäß beiliegende Schlauchset (3) muss am dafür vorgesehen Abgang des VG Grundgefäßes montiert und dann
bauseits individuell verrohrt werden.
Am Flansch der VG Grundgefäße ab 1000 l Ø 1000 mm stehen nur zwei Anschlussnippel R 1 zur Verfügung. Hier muss das
Schlauchset des VF Folgegefäßes mit dem T-Stück am Anschluss (2) montiert werden. mit dem T-Stück am Anschluss 2 montiert
werden.
3.7
Montage der Anbauteile für VG und VF Gefäße
Es wird empfohlen das im Lieferumfang beschriebene Zubehör,
bis auf die Druckmessdose LIS, noch vor der exakten Aufstellung der
Gefäße zu montieren.

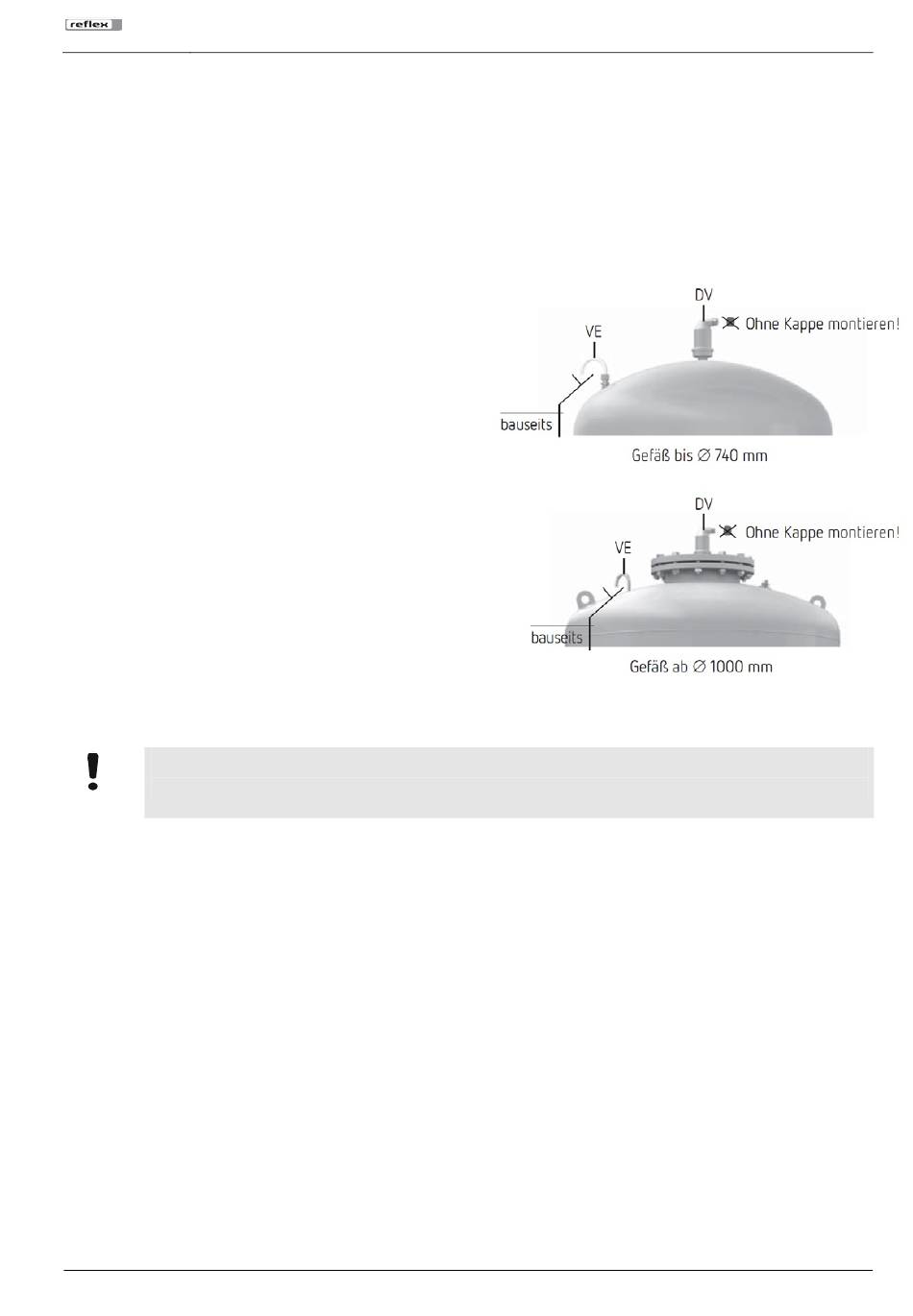

Alle Gefäße
–
Entgasungsventil DV mit Reduziermuffe am oberen Behälterdeckel
eindichten. Falls vorhanden, Schutzkappe entfernen.
–
Be- und Entlüftungsventil VE mit Klemmringverschraubung
montieren. Über einen Trichter ist bauseits eine
Entwässerungsmöglichkeit zu schaffen.
Achtung!
•
Die Be- und Entlüftung VE darf nicht verschlossen werden.
