Allgemeines

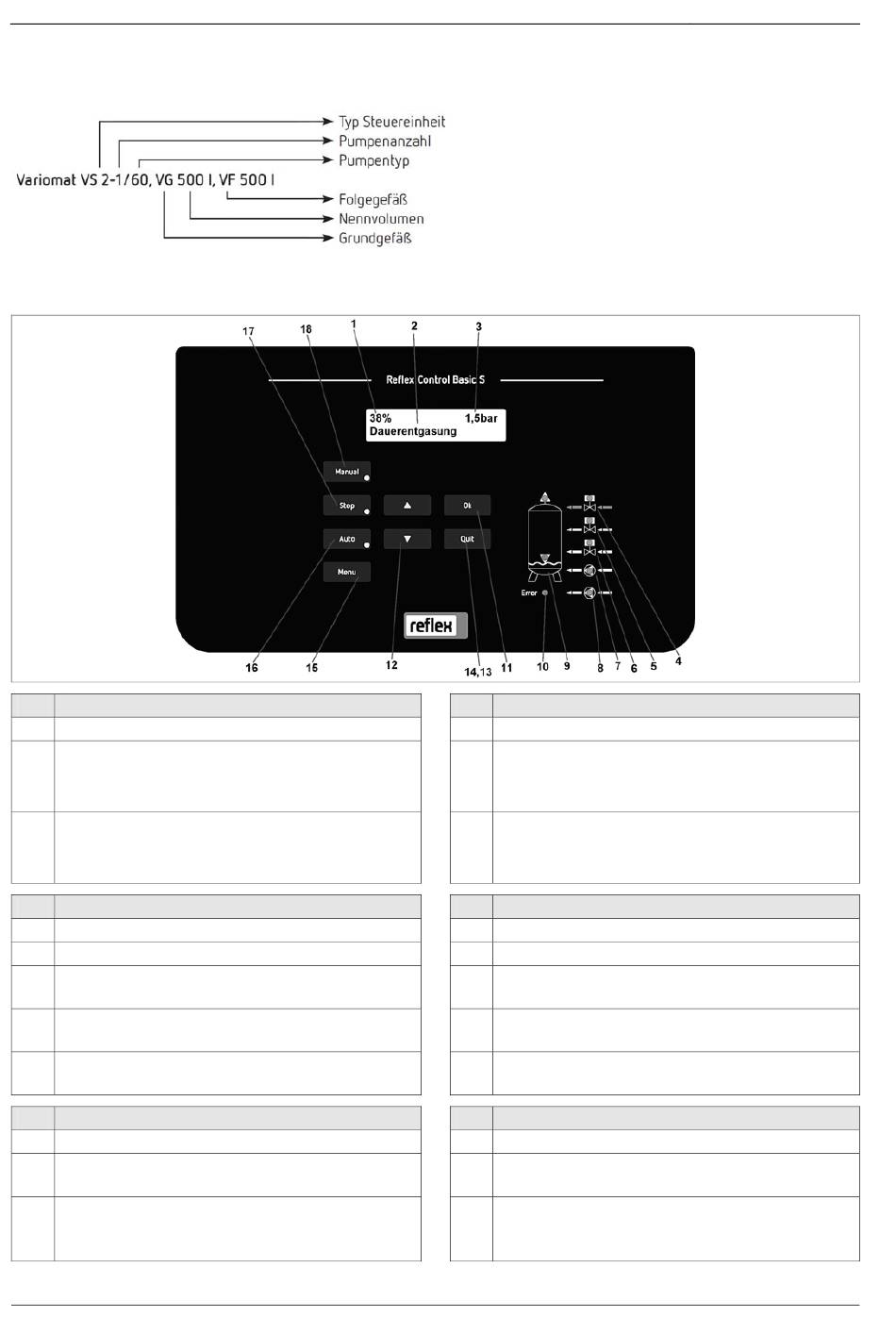

Typenschlüssel Steuereinheit

Bedienfeld

2.2
2.2.1

Bedienfeld Variomat 2

Nr. Bauteil
LCD Display
1 Niveauanzeige
Anzeige des aktuellen Füllstandniveaus im VG
Grundgefäß, blinkt bei Niveaustörung
3 Druckanzeige
Anzeige des aktuellen Anlagendruckes, blinkt bei
Druckstörung
Nr. Bauteil
Funktions-LED's
4 Nachspeisemagnetventil
6 Überströmmagnetventil (nur bei 2-Pumpenanlagen
belegt)
8 Pumpe (nur bei 2-Pumpenanlagen belegt)
10 Error LED signalisiert Meldungen und Schalten des
potenzialfreien Kontaktes
Nr. Bauteil
Steuerungstasten
11 Parameter anwählen, Eingabe bestätigen
13 im Auto-, Hand-, Stoppbetrieb
Meldungen (z. B. „ER06 Nachspeisezeit überschritten")
quittieren
6 — Deutsch
Nr. Bauteil
2 Meldezeile
Anzeige des aktiven Entgasungsprogrammes und
Anzeige von Meldungen
Nr. Bauteil
5 Überströmmagnetventil
7 Pumpe
9 Trockenlaufschutz LED leuchtet bei Unterschreiten des
Wassermangelniveaus im VG Grundgefäß
Nr. Bauteil
12 Blättern durch die Startroutine, Blättern durch das
Kundenmenü, Parameter verändern
14 im Kundenmenü
Parametereingabe abbrechen, Kundenmenü verlassen
