Aufstellung Variomat Steuereinheit
Es ist ratsam, zunächst die Positionierung der Steuereinheit VS zum
Grundgefäß VG und zu den optionalen Folgegefäßen VF zu definieren.
Dabei ist auf die Bedienbarkeit der Armaturen und die Zuführungsmöglichkeiten
der Anschlussleitungen zu achten. Der Abstand der
Steuereinheit zum Grundgefäß ergibt sich über die Lange des mitgelieferten
Anschlusssets.
Steuereinheit und Gefäße sind niveaugleich aufzustellen!
Steuereinheit auf keinen Fall höher als Gefäße!
Variomat 2-1

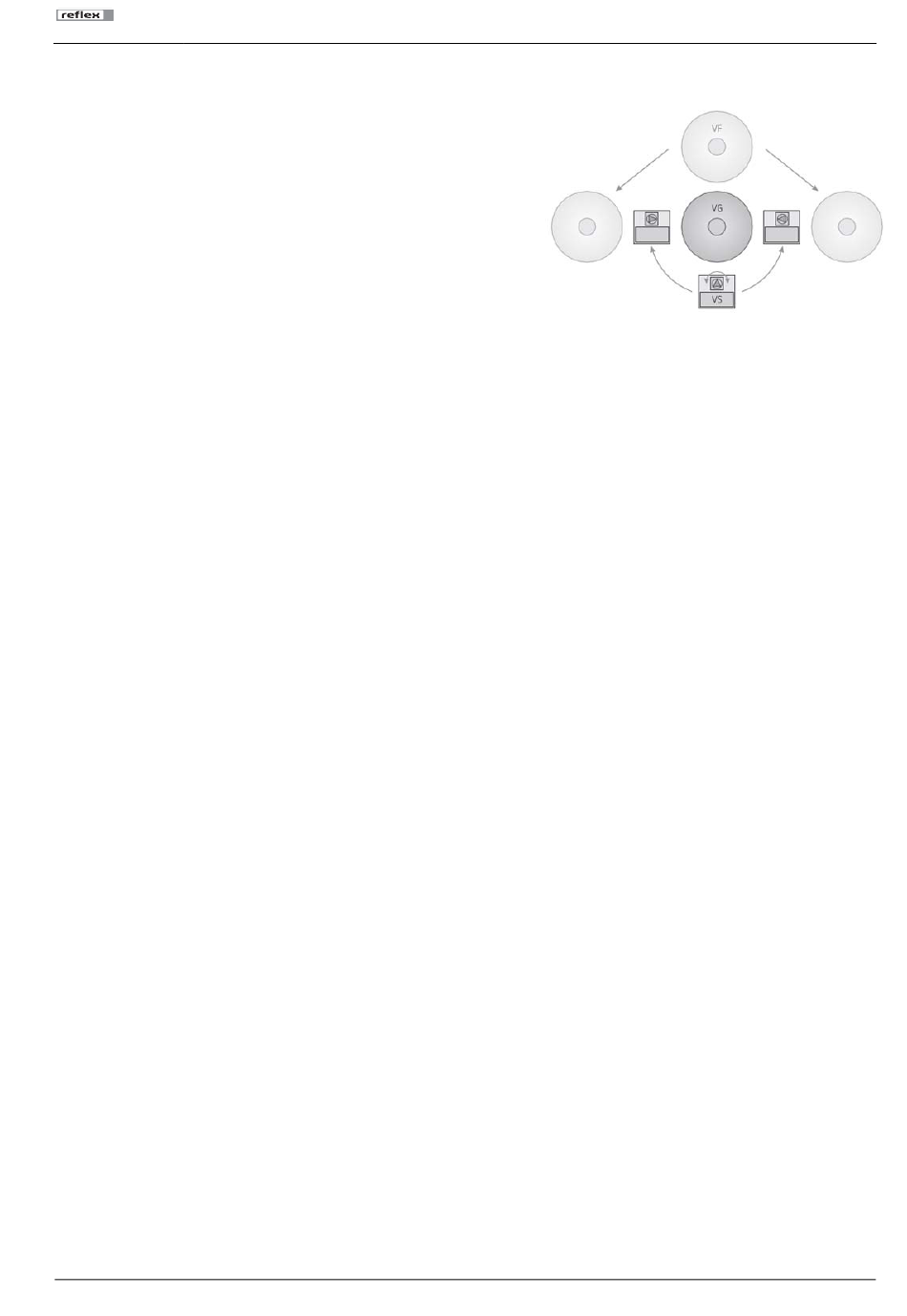

Die VS 2-1 Steuereinheit kann beidseitig neben oder vor dem Grundgefäß
aufgestellt werden. Die nahezu beliebige Ausrichtung der Hydraulik
der Steuereinheit zum Grundgefäß VG ermöglicht die drehbare Grundplatte.
Variomat 2-2
Die VS 2-2 Steuereinheit kann links oder rechts vom Grundgefäß aufgestellt
werden.
–
Steuereinheit von Palette nehmen.
–
An den Aufstellort transportieren. Dabei ist darauf zu achten, dass die Steuereinheit am Gestellrahmen getragen wird.
–
Beim Ausrichten der Steuereinheit ist auf Bedienbarkeit der Armaturen und Zuführungsmöglichkeiten der Anschlussleitungen zu
achten. Bei 1-Pumpenanlagen ist die Grundplatte drehbar.
–
Variomat Steuereinheit und VG Grundgefäß zueinander ausrichten.
–
Ein spannungsfreier (momentenfreier) Einbau ist erforderlich. Eine zusätzliche Belastung durch Rohrleitungen oder Apparate ist
unzulässig.
–
Das Sicherheitsventil an der Steuereinheit ist bauseits mit einer Ausblaseleitung zu versehen, die so zu verlegen ist, dass
keine Personengefährdung durch das austretende Medium gegeben ist.
Variomat — 2014-04-17
Montage
Deutsch — 9
