Dansensor MAP Check 3
®

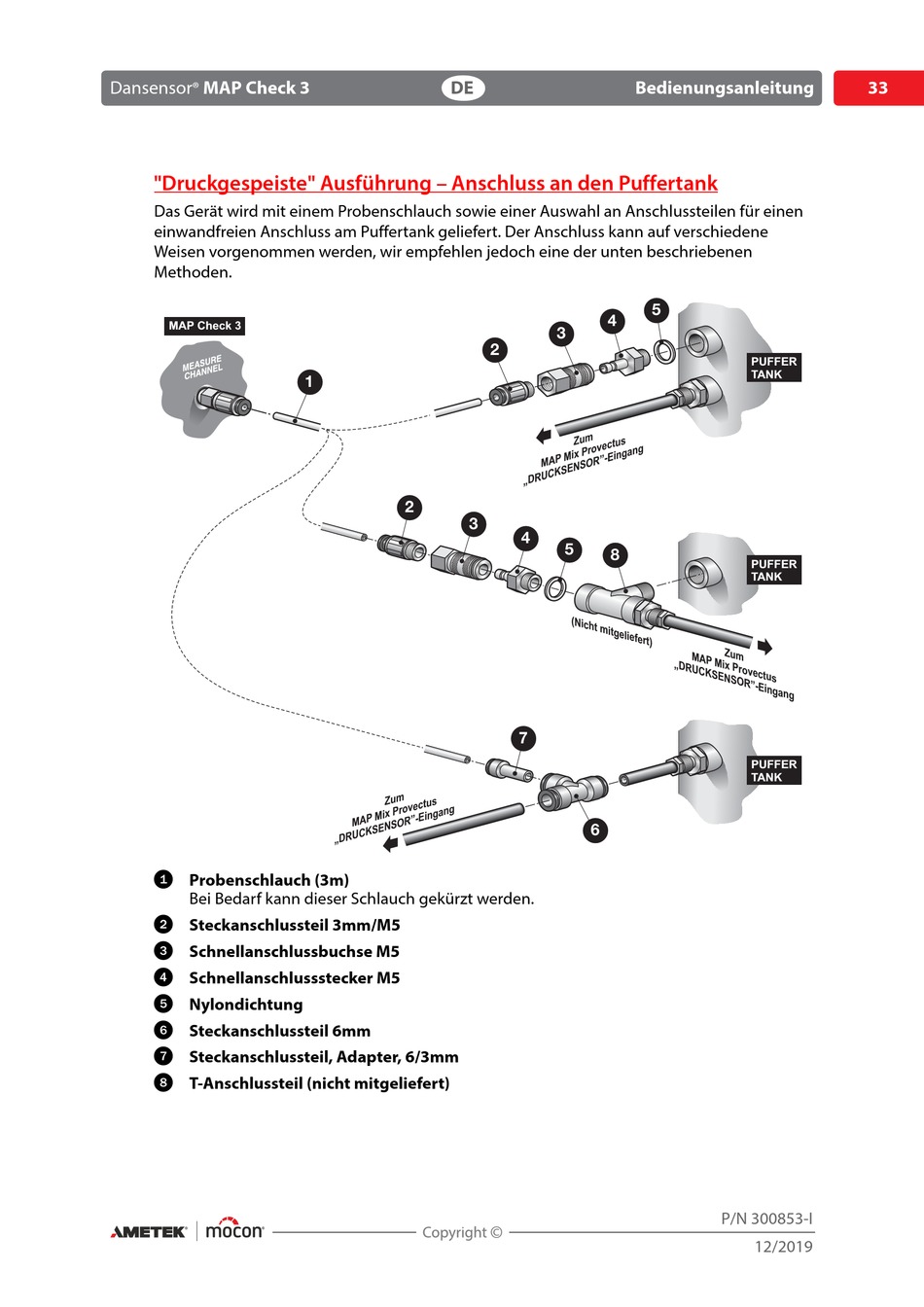

"Druckgespeiste" Ausführung – Anschluss an den Puffertank
Das Gerät wird mit einem Probenschlauch sowie einer Auswahl an Anschlussteilen für einen
einwandfreien Anschluss am Puffertank geliefert. Der Anschluss kann auf verschiedene
Weisen vorgenommen werden, wir empfehlen jedoch eine der unten beschriebenen
Methoden.
MAP Check 3

Probenschlauch (3m)
Bei Bedarf kann dieser Schlauch gekürzt werden.

Steckanschlussteil 3mm/M5

Schnellanschlussbuchse M5

Schnellanschlussstecker M5

Nylondichtung

Steckanschlussteil 6mm

Steckanschlussteil, Adapter, 6/3mm

T-Anschlussteil (nicht mitgeliefert)

DE
1
2
3
Z u m
t u s
r o v e c
a n g
M i x P
" - E i n g
M A P
N S O R
C K S E
„ D R U
Bedienungsanleitung
5
4
3
2
Z u m
t u s
r o v e c
g a n g
M i x P
" - E i n
M A P
N S O R
C K S E
„ D R U
4
5
8
( N i c h
t m i t g
e l i e f e
r t )
7
6
PUFFER
TANK
PUFFER
TANK
Z u m
M A P
M i x P
„ D R U
r o v e c
C K S E
t u s
N S O R
" - E i n
g a n g
PUFFER
TANK
P/N 300853-I
12/2019
33
