20 Bedienungsanleitung

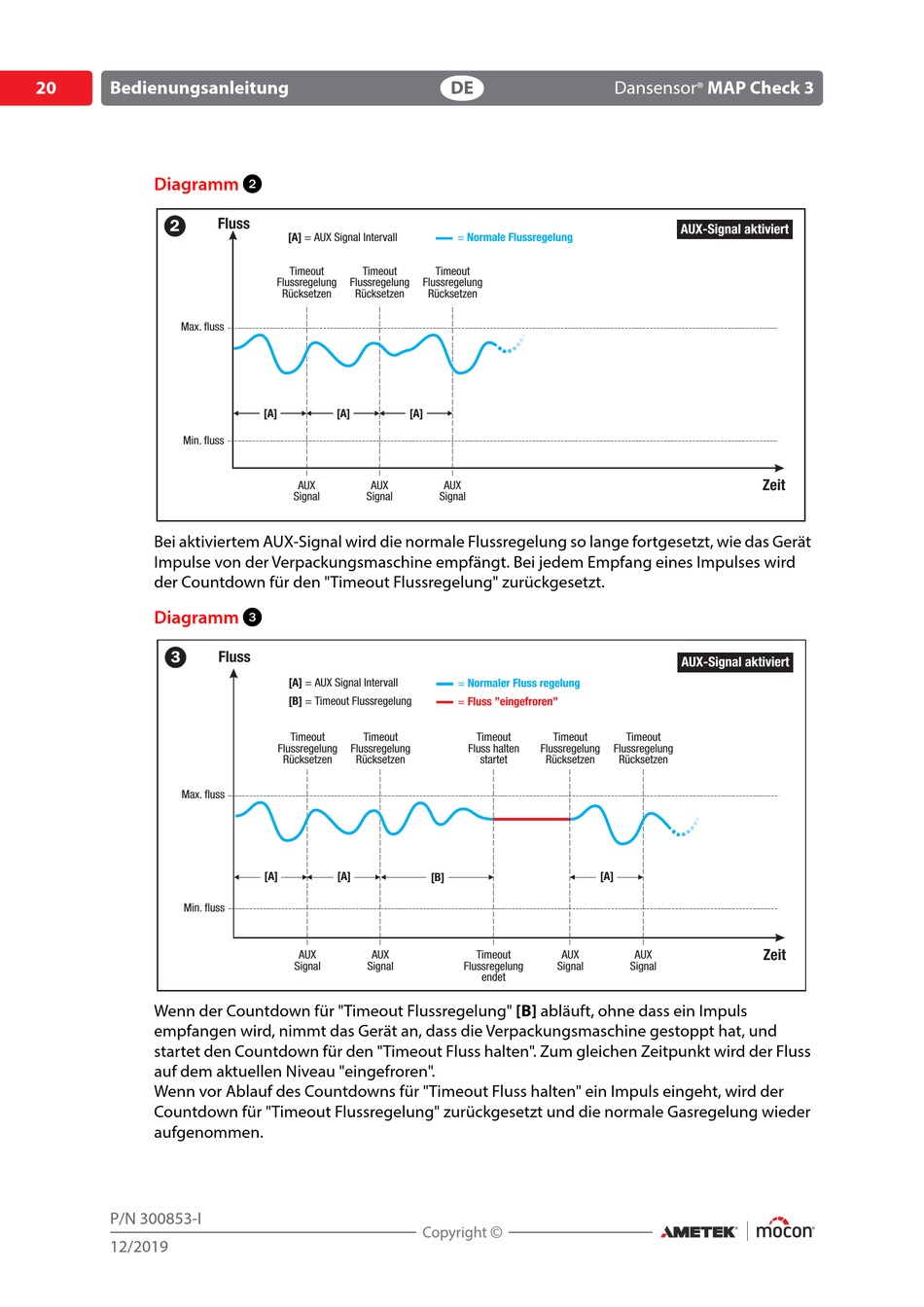

Diagramm
2
Max. fluss
Min. fluss
Bei aktiviertem AUX-Signal wird die normale Flussregelung so lange fortgesetzt, wie das Gerät
Impulse von der Verpackungsmaschine empfängt. Bei jedem Empfang eines Impulses wird
der Countdown für den "Timeout Flussregelung" zurückgesetzt.
Diagramm
3
Max. fluss
Min. fluss
Wenn der Countdown für "Timeout Flussregelung" [B] abläuft, ohne dass ein Impuls
empfangen wird, nimmt das Gerät an, dass die Verpackungsmaschine gestoppt hat, und
startet den Countdown für den "Timeout Fluss halten". Zum gleichen Zeitpunkt wird der Fluss
auf dem aktuellen Niveau "eingefroren".
Wenn vor Ablauf des Countdowns für "Timeout Fluss halten" ein Impuls eingeht, wird der
Countdown für "Timeout Flussregelung" zurückgesetzt und die normale Gasregelung wieder
aufgenommen.
P/N 300853-I
12/2019

Fluss
[A] = AUX Signal Intervall
Timeout Timeout
Flussregelung Flussregelung
Rücksetzen Rücksetzen
[A] [A]
AUX AUX
Signal Signal

Fluss
[A] = AUX Signal Intervall
[B] = Timeout Flussregelung
Timeout Timeout
Flussregelung Flussregelung
Rücksetzen Rücksetzen
[A] [A]
AUX AUX
Signal Signal
DE
= Normale Flussregelung
Timeout
Flussregelung
Rücksetzen
[A]
AUX
Signal
= Normaler Fluss regelung
= Fluss "eingefroren"
Timeout Timeout
Fluss halten Flussregelung
startet Rücksetzen
[B]
Timeout AUX
Flussregelung Signal
endet
Dansensor MAP Check 3
®
AUX-Signal aktiviert
Zeit
AUX-Signal aktiviert
Timeout
Flussregelung
Rücksetzen
[A]
Zeit
AUX
Signal
