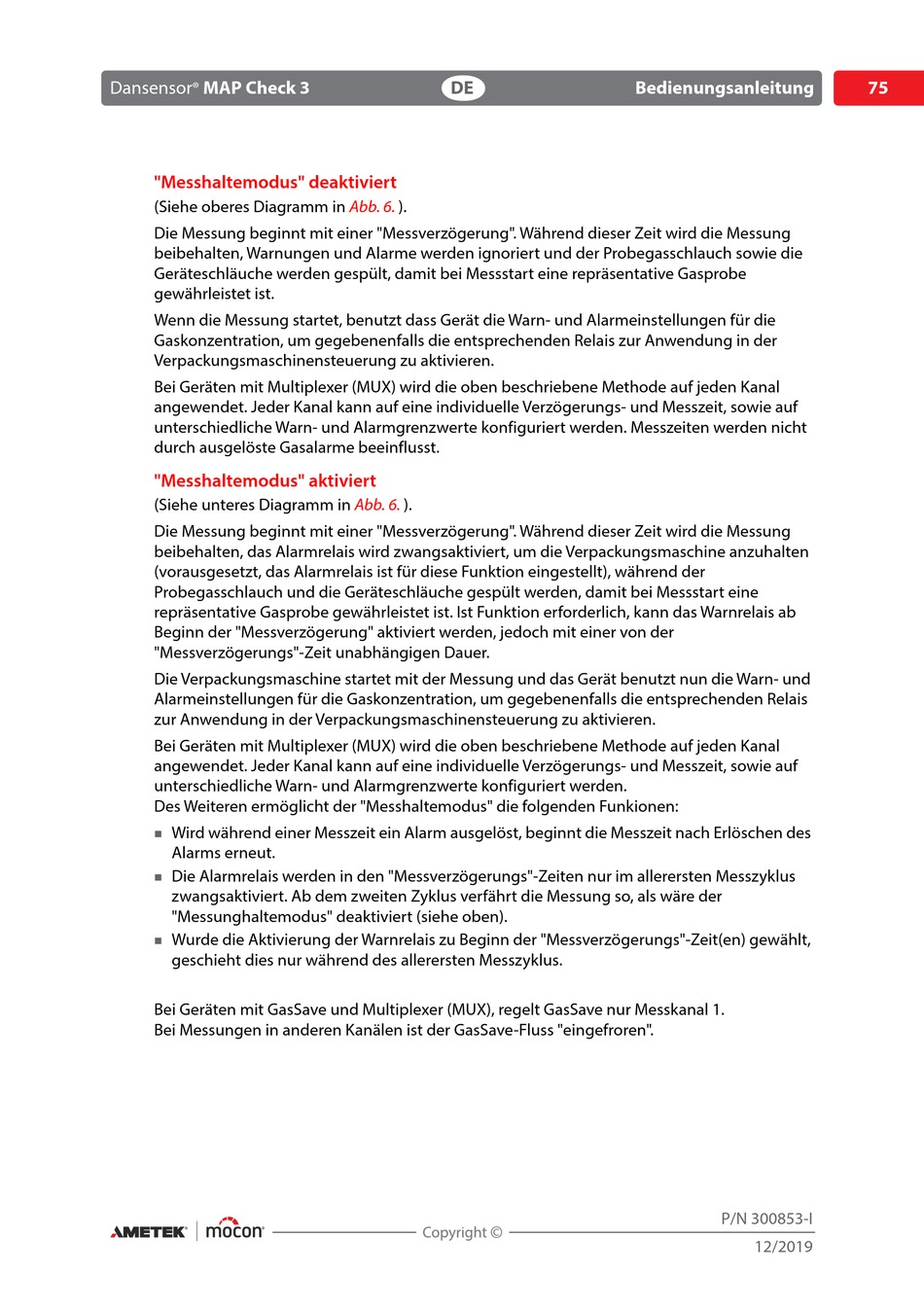

Dansensor MAP Check 3
®
"Messhaltemodus" deaktiviert
(Siehe oberes Diagramm in
Die Messung beginnt mit einer "Messverzögerung". Während dieser Zeit wird die Messung
beibehalten, Warnungen und Alarme werden ignoriert und der Probegasschlauch sowie die
Geräteschläuche werden gespült, damit bei Messstart eine repräsentative Gasprobe
gewährleistet ist.
Wenn die Messung startet, benutzt dass Gerät die Warn- und Alarmeinstellungen für die
Gaskonzentration, um gegebenenfalls die entsprechenden Relais zur Anwendung in der
Verpackungsmaschinensteuerung zu aktivieren.
Bei Geräten mit Multiplexer (MUX) wird die oben beschriebene Methode auf jeden Kanal
angewendet. Jeder Kanal kann auf eine individuelle Verzögerungs- und Messzeit, sowie auf
unterschiedliche Warn- und Alarmgrenzwerte konfiguriert werden. Messzeiten werden nicht
durch ausgelöste Gasalarme beeinflusst.
"Messhaltemodus" aktiviert
(Siehe unteres Diagramm in
Die Messung beginnt mit einer "Messverzögerung". Während dieser Zeit wird die Messung
beibehalten, das Alarmrelais wird zwangsaktiviert, um die Verpackungsmaschine anzuhalten
(vorausgesetzt, das Alarmrelais ist für diese Funktion eingestellt), während der
Probegasschlauch und die Geräteschläuche gespült werden, damit bei Messstart eine
repräsentative Gasprobe gewährleistet ist. Ist Funktion erforderlich, kann das Warnrelais ab
Beginn der "Messverzögerung" aktiviert werden, jedoch mit einer von der
"Messverzögerungs"-Zeit unabhängigen Dauer.
Die Verpackungsmaschine startet mit der Messung und das Gerät benutzt nun die Warn- und
Alarmeinstellungen für die Gaskonzentration, um gegebenenfalls die entsprechenden Relais
zur Anwendung in der Verpackungsmaschinensteuerung zu aktivieren.
Bei Geräten mit Multiplexer (MUX) wird die oben beschriebene Methode auf jeden Kanal
angewendet. Jeder Kanal kann auf eine individuelle Verzögerungs- und Messzeit, sowie auf
unterschiedliche Warn- und Alarmgrenzwerte konfiguriert werden.
Des Weiteren ermöglicht der "Messhaltemodus" die folgenden Funkionen:
Wird während einer Messzeit ein Alarm ausgelöst, beginnt die Messzeit nach Erlöschen des

Alarms erneut.
Die Alarmrelais werden in den "Messverzögerungs"-Zeiten nur im allerersten Messzyklus

zwangsaktiviert. Ab dem zweiten Zyklus verfährt die Messung so, als wäre der
"Messunghaltemodus" deaktiviert (siehe oben).
Wurde die Aktivierung der Warnrelais zu Beginn der "Messverzögerungs"-Zeit(en) gewählt,

geschieht dies nur während des allerersten Messzyklus.
Bei Geräten mit GasSave und Multiplexer (MUX), regelt GasSave nur Messkanal 1.
Bei Messungen in anderen Kanälen ist der GasSave-Fluss "eingefroren".
DE
Abb. 6. ).
Abb. 6. ).
Bedienungsanleitung
P/N 300853-I
12/2019
75
