22 Bedienungsanleitung

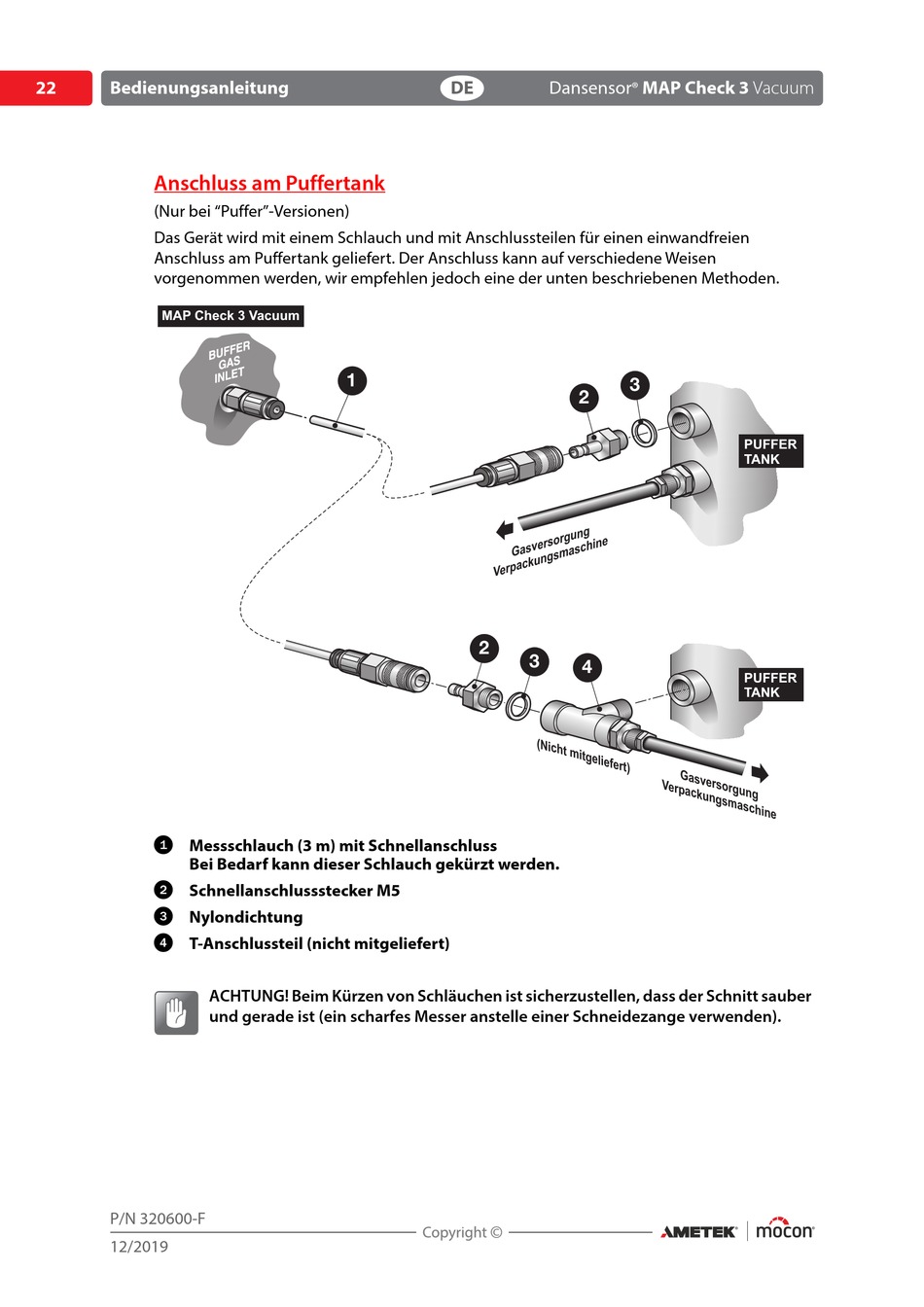

Anschluss am Puffertank

(Nur bei "Puffer"-Versionen)
Das Gerät wird mit einem Schlauch und mit Anschlussteilen für einen einwandfreien
Anschluss am Puffertank geliefert. Der Anschluss kann auf verschiedene Weisen
vorgenommen werden, wir empfehlen jedoch eine der unten beschriebenen Methoden.
MAP Check 3 Vacuum

Messschlauch (3 m) mit Schnellanschluss
Bei Bedarf kann dieser Schlauch gekürzt werden.

Schnellanschlussstecker M5

Nylondichtung

T-Anschlussteil (nicht mitgeliefert)
ACHTUNG! Beim Kürzen von Schläuchen ist sicherzustellen, dass der Schnitt sauber
und gerade ist (ein scharfes Messer anstelle einer Schneidezange verwenden).
P/N 320600-F
12/2019
DE
1
G a s v
V e r p a
2
Dansensor MAP Check 3 Vacuum
®
3
2
g u n g
e r s o r
e
s c h i n
g s m a
c k u n
3
4
( N i c h
t m i t g
e l i e f e
r t )
G a s v
V e r p a
c k u n g
PUFFER
TANK
PUFFER
TANK
e r s o r
g u n g
s m a s
c h i n e
