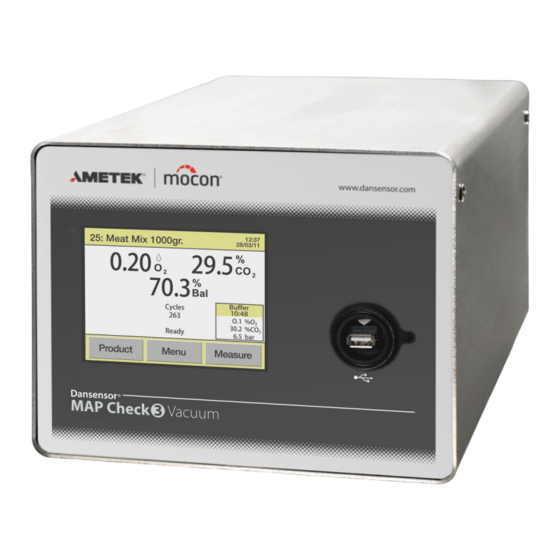

Ametek mocon Dansensor MAP Check 3 Vacuum Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Ametek Anleitungen
  4. Laborzubehör & Laborgeräte
  5. mocon Dansensor MAP Check 3 Vacuum
  6. Bedienungsanleitung

Ametek mocon Dansensor MAP Check 3 Vacuum Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für mocon Dansensor MAP Check 3 Vacuum:
  • Inhalt
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
P/N 320600-F
12/2019

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ametek mocon Dansensor MAP Check 3 Vacuum

Inhaltszusammenfassung für Ametek mocon Dansensor MAP Check 3 Vacuum

  • Seite 1 Bedienungsanleitung P/N 320600-F 12/2019...
  • Seite 2 Diese leere Seite wurde eingefügt, um den doppelseitigen Druck des Dokuments zu ermöglichen!
  • Seite 3 Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Bedienungsanleitung Herausgegeben von: MOCON Europe A/S Rønnedevej 18 4100 Ringsted, Denmark Tel +45 57 66 00 88 info.dk.mocon@ametek.com www.dansensor.com P/N 320600-F 12/2019...
  • Seite 4 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® P/N 320600-F 12/2019...

  • Seite 5: Inhaltsverzeichnis

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Inhaltsverzeichnis 1. Allgemeine Informationen ......7 Über dieses Handbuch .
  • Seite 6 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® 4. Betrieb und Wartung........31 Allgemein .
  • Seite 7 Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Haupteinstellungen......... . 62 Konfiguration externer Mischer .
  • Seite 8 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® P/N 320600-F 12/2019...

  • Seite 9: Allgemeine Informationen

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® 1. Allgemeine Informationen Über dieses Handbuch Verwendungszweck dieses Handbuchs Diese Anleitung beschreibt den allgemeinen Gebrauch und die Wartung des Gerätes  Dansensor® MAP Check 3 Vacuum. Das Handbuch richtet sich an regelmäßige Benutzer der Software und sollte als Nachschlagewerk immer beim Gerät aufbewahrt werden.

  • Seite 10: Hinweise, Vorsichtsmaßnahmen, Warnungen Und Tipps

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Hinweise, Vorsichtsmaßnahmen, Warnungen und Tipps Anmerkungen, Hinweise und Warnungen sind in diesem Handbuch mit verschiedenen Symbolen gekennzeichnet und fett gedruckt. Siehe dazu das folgende Beispiel: ACHTUNG! Verwenden Sie beim Reinigen des Geräts niemals harte Werkzeuge oder aggressive Materialien.

  • Seite 11: Sicherheitsanweisungen

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Sicherheitsanweisungen Personen, die das Gerät bedienen oder warten, müssen mit allen Aspekten seiner Funktionsweise vertraut sein und sich mit Wartungsarbeiten auskennen. Sie sollten die folgenden Vorsichtsmaßnahmen beachten, die das Sicherheitsbewusstsein fördern. Allgemein Schlagen Sie stets im Handbuch nach, bevor Sie das Gerät bedienen oder warten. ...
  • Seite 12 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® P/N 320600-F 12/2019...

  • Seite 13: Einleitung

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® 2. Einleitung Dansensor® MAP Check 3 Vacuum oder  Der Dansensor® MAP Check 3 Vacuum ist ein Gasanalysator für die Messung von O -Konzentrationen an Verpackungsmaschinen, wobei eine Gasspülung in von der Verpackungsmaschine gesteuerten Takten erfolgt. Bei den Verpackungsmaschinen kann es sich um Schalenversiegel- oder Thermoformmaschinen handeln, die mit Vakuum arbeiten, oder um eine Verpackungsmaschine, welche Gas taktweise über das Produkt spült und bei welcher das Gerät für die Messung an ein externes Vakuum angeschlossen wird....
  • Seite 14 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Der Dansensor® MAP Check 3 Vacuum ist so ausgelegt, dass er mit der Verpackungsmaschine kommunizieren kann und daher i.d.R. zu einem voll integrierten Maschinenteil wird. Die Kommunikation kann entweder mittels RS232 oder LAN (Ethernet) über PSIP und Modbus TCP-Protokolle erfolgen.

  • Seite 15: Flussverlauf

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Flussverlauf Die Abbildungen unten zeigen den internen Flussverlauf bei den verschiedenen Geräteversionen. In Abb. 2 ist die Standardversion mit O -Sensor dargestellt. In Abb. 3 ist die Standardversion mit O und CO -Sensoren dargestellt. -Sensor dargestellt.

  • Seite 16: Puffer"-Version

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® PROPORTIONAL "BUFFER GAS VENTIL INLET" "CAL. GAS INLET" "AIR INLET" PRESSFORM "SAMPLE LOOP" Sensor Sensor "SAMPLE GAS (Zr) (IR) 5 l/min INLET" EVAKUIERUNGS ml/min VENTIL VENTIL "sample boost" "sample boost" VAKUUM PUFFER " VACUUM "...

  • Seite 17: Überblick

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Überblick  5" berührungsempfindlicher Farbbildschirm (nur bei eigenständigen Versionen) Zur intuitiven Bedienung des Geräts mithilfe aussagekräftiger Symbole und leicht verständlicher Textmeldungen und Schaltflächen.   USB-Anschluss Zum Anschließen eines Speichersticks (nur bei eigenständigen Versionen) Der Anschluss ist mit einer wasserdichten Abdeckung versehen....
  • Seite 18 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ®  “POWER” (Strom AN/AUS) Netzanschluss  Vergitterter Einlass für Kühlluft Mit Staubfilter und Lüfter im Geräteinnern  Vergitterter Auslass für Kühlluft Mit Staubfilter  “I/O CONTROL” (E/A-Steuerung) Kommunikationsanschluss (D-SUB 25) für Verpackungsmaschinen-Steuersignale  “COM1”...

  • Seite 19: Gasanschlüsse

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Gasanschlüsse  “VACUUM” (Vakuum) Vakuumanschluss  “SAMPLE GAS INLET” (Messgaseinlass) Anschluss für Messgas von der Pressform der Verpackungsmaschine  “AIR INLET” (Lufteinlass) Zum Druckausgleich mit atmosphärischer Luft oder zum Ablassen des Bypass-Flusses bei Puffertankmessung und Kalibrierung ...
  • Seite 20 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® P/N 320600-F 12/2019...

  • Seite 21: Anschlüsse

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® 3. Anschlüsse Gasanschlüsse Korrekte Montage/Demontage von Anschlussteilen ACHTUNG! Beim An- oder Abbauen von Anschlussteilen ist es überaus wichtig, dass Sie die bereits montierten Anschlussteile stets gegenhalten, damit vorhandene Komponenten nicht beschädigt werden. P/N 320600-F 12/2019...

  • Seite 22: Geräteanschlüsse

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Geräteanschlüsse  Schließen Sie den langen Schlauch der Gasentnahmesonde an den Eingang “SAMPLE  GAS INLET” (Messgaseinlass) an. Weitere Einzelheiten hierzu finden Sie unter "Gasentnahmesonde" auf Seite  Schließen Sie den Vakuumschlauch an den Eingang “VACUUM“ (Vakuum) an. Schließen ...

  • Seite 23: Gasentnahmesonde

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Gasentnahmesonde Die Gasentnahmesonde leitet das Messgas von der Messstelle in der Pressform der Verpackungsmaschine zum Gerät. Die Gassonde besteht aus einem 3 m langen Schlauch mit Filter. Bei Bedarf kann dieser Schlauch gekürzt werden. ACHTUNG! Beim Kürzen von Schläuchen ist sicherzustellen, dass der Schnitt sauber und gerade ist (ein scharfes Messer anstelle einer Schneidezange verwenden).

  • Seite 24: Anschluss Am Puffertank

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Anschluss am Puffertank (Nur bei “Puffer”-Versionen) Das Gerät wird mit einem Schlauch und mit Anschlussteilen für einen einwandfreien Anschluss am Puffertank geliefert. Der Anschluss kann auf verschiedene Weisen vorgenommen werden, wir empfehlen jedoch eine der unten beschriebenen Methoden. MAP Check 3 Vacuum PUFFER TANK...

  • Seite 25: Elektrische Anschlüsse

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Elektrische Anschlüsse  Schließen Sie den “POWER“ (Strom)-Anschluss mit dem Netzkabel an eine Steckdose an.  (Das Netzkabel ist im Lieferumfang des Geräts enthalten). Siehe Pinanschlüsse für den Stromanschluss unter "Netzanschluss" auf Seite ...

  • Seite 26: Netzanschluss

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Netzanschluss Der Netzanschluss des Geräts sollte die folgenden Pinanschlüsse aufweisen: Nicht verwendet AC Power DC Power Wechselstrom Gleichstrom E/A-Kabel Das 25-polige Kommunikationskabel zwischen dem “I/O CONTROL“ (E/A-Steuerungs)- Anschluss und dem entsprechenden Anschluss an der Verpackungsmaschine hat folgende Pin-Belegung: Pin/Farbe/Funktion Beschreibung...
  • Seite 27 Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Pin/Farbe/Funktion Beschreibung 5 - Grau Alarmrelaisausgang. Wird aktiviert, wenn der Produkt- oder 6 - Rosa Pufferalarmgrenzwert für -/CO überschritten wird. “ALARM“, NO Relaiskontakte: max. 48 VDC/VAC Last: max. 1A Normal offen (NO) – Kontakt geschlossen während Strom AUS. 5 - Grau...

  • Seite 28: Relaissignalisierung

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Relaissignalisierung Im Folgenden wird beschrieben, wie sich Relais während Strom AUS und Fehlerzuständen verhalten. BEREIT Relais Gerätestatus Gerät AUS DSUB-Pin 11 an Pin 12 angeschlossen “Nicht bereit” (AUS) Gerät EIN - Bereit DSUB-Pin 11 an Pin 13 angeschlossen “Bereit”...

  • Seite 29: E/A-Signale Zur Maschinensteuerung

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® E/A-Signale zur Maschinensteuerung “EVAC” (Evakuierungs)-Signal  “GAS”-Signal   “READY” (Bereit)-Relais  “ALARM”-Relais  “WARNING” (Warn)-Relais  " EINFACHE INSTALLATION " Nur das “ ALARM ”-Signal wird zur Verpackungsmaschine Steuerung der Verpackungsmaschine verwendet I/O Kabel Weiß...
  • Seite 30 Normally Closed (NC) Bipolar input Relay output 10-32 VDC Common 48 VDC 10 A max. 1A max. Normally Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Open (NO) Vereinfachtes Schema Steuereingänge Vereinfachte schematische Relaisausgänge Isolationsbarriere Isolationsbarriere Normal Normal Geschlossen (NC) Geschlossen (NC) Bipolar-Eingang Bipolar-Eingang Relaisausgang...

  • Seite 31: Com-1/Com-2-Kabel

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® COM-1/COM-2-Kabel Das 9-polige Kommunikationskabel sollte die folgenden Pinanschlüsse (Buchsen) haben: COM-1-Haupt-(MASTER)- RS232-Kommunikationsanschluss (DTE-Stecker) Pin/Text Beschreibung Receive Data (Datenempfang), serieller Dateneingang von Verpackungsmaschine/PLC “RxD“ Transmit Data (Datenübertragung), serieller Datenausgang zu Verpackungsmaschine/PLC “TxD“ Ground (Masse), Signalmasse “GND“...

  • Seite 32: Mischersteuerung

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Mischersteuerung Der Dansensor® MAP Check 3 Vacuum kann zur Steuerung eines Dansensor® MAP Mix Provectus Gasmischers eingesetzt werden. In der folgenden Abbildung sehen Sie, wie die Geräte aneinander angeschlossen werden müssen. Stellen Sie die folgenden Parameter ein: 1.

  • Seite 33: Betrieb Und Wartung

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® 4. Betrieb und Wartung Allgemein Die folgende Abbildung gibt einen Überblick über die verschiedenen Steuermöglichkeiten für das Dansensor® MAP Check 3 Vacuum. Verwenden Sie das Programm PuTTY Terminal Server zur Gerätekonfigurierung. Dies kann bei allen Modellen eingesetzt werden, ist aber speziell für die “Black Box“-Modelle ausgelegt (Einzelheiten dazu siehe "6.

  • Seite 34: Starten Des Geräts

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Starten des Geräts “Black Box“-Modelle Wenn das Gerät mit Strom versorgt wird, leuchtet die LED an der Vorderseite.  Nach einer kurzen Selbstdiagnose beginnt das Gerät mit dem Aufheizen der Sensoren.  Während dieses Zeitraums leuchtet die LED rot (permanent). Nach Abschluss der Heizphase leuchtet die LED grün (permanent).
  • Seite 35 Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Nach Abschluss des Heizvorgangs wird auf dem Bildschirm “Bereit“ angezeigt. Das Gerät ist   nun einsatzbereit. 12:37 25: Fleisch Gemischt 1000gr. 28/03/11 Puffer Produkt Menü Messung Ist das Gerät für die Durchführung von Puffermessungen eingerichtet, wird der “Puffer”- Bildschirm in der rechten unteren Bildschirmecke angezeigt....

  • Seite 36: Messen

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Messen “Black Box“-Modelle Die “Black Box”-Modelle sind standardmäßig auf “Autostart” eingestellt. Nach Abschluss der Heizphase startet das Gerät automatisch und wartet auf die Signale “Evakuierung” und “Gas”. Wird ein solches Signal erhalten, startet das Gerät einen Takt. Für den Start eines Folgetaktes wird ein weiteres Signal benötigt usw.
  • Seite 37 Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Angezeigt werden nur Werte, die in den Produkteinstellungen dafür ausgewählt wurden (Einzelheiten siehe "Produkt bearbeiten" auf Seite 56). Farbiger Text bedeutet Folgendes: Schwarz bedeutet, dass sich das Ergebnis innerhalb des Grenzwerts befindet oderdass für dieses Gas kein Grenzwert definiert wurde.
  • Seite 38 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Orange bedeutet, dass das Ergebnisden festgelegten Warnwert überschritten hat. bedeutet, dass das Ergebnisden festgelegten Alarmwert überschritten hat. Bei dem kleinen Bildschirm handelt es sich zudem um eine Schaltfläche, die zum manuellen Start der Puffermessung gedrückt werden kann.

  • Seite 39: Auswählen Eines Produkts Für Die Messung

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Auswählen eines Produkts für die Messung “Black Box“-Modelle Produkte werden über die Steuersoftware der Verpackungsmaschine ausgewählt. Modelle mit Bildschirm Ein Produkt wird wie folgt in der Liste Produkte ausgewählt: 1. Tippen Sie im Bildschirm “Messung läuft“ auf die Schaltfläche Produkt, um den Bildschirm ...
  • Seite 40 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® 4. Wenn Sie eine der Methoden auswählen, die mit Alle Produkte..beginnt, wird eine Liste aller Produkte in der entsprechenden Sortierung angezeigt (z.B. Nach Nummer). Produkte Alle Produkte: 103 Würste 100 gr. Fleisch Gemischt 400gr. Fleisch Gemischt 1000gr.

  • Seite 41: Fehler/Warnungen

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Fehler/Warnungen Fehler-/Warnmeldungen Bei einem Gerätefehler oder einer Warnung wird auf dem Bildschirm ein Pop-Up-Fenster angezeigt. Warn ng 8 Fehler beim Hinzufügen von Produkt - ein Produkt mit diesem Namen ist bereits vorhanden Schließen Das Fenster enthält den Typ (Fehler oder Warnung), die Nummer und eine kurze Beschreibung des Fehlers oder der Warnung....

  • Seite 42: Liste Der Fehler/Warnungen

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Liste der Fehler/Warnungen Bitte beachten Sie, dass die mit einem Sternchen (*) gekennzeichneten Nachrichten nicht in der Anzeige erscheinen. Diese Nachrichten erscheinen nur als Einträge im Fehlerprotokoll – siehe für Einzelheiten "Diagnose" auf Seite Nachricht Benutzeraktion Fehler...
  • Seite 43 Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Nachricht Benutzeraktion Fehler LCD-Helligkeit konnte nicht geändert werden Kundendienst kontaktieren Fehler LCD-Hintergrundbeleuchtung konnte nicht Kundendienst geändert werden kontaktieren Fehler Fehler beim Umschalten des LCD in den Kundendienst Bereitschaftsmodus kontaktieren Fehler Tastaturlayoutdatei nicht gefunden. Externe Kundendienst Tastatur oder Scanner funktionieren kontaktieren...
  • Seite 44 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Nachricht Benutzeraktion Fehler Gasmischungsverhältnisse können nicht Nur zur Information eingestellt werden. Mischer ist für in aktivem des Benutzers Produkt gefundene Gase nicht konfiguriert. Fehler Unbekannter Fehler in STM Kundendienst kontaktieren Fehler Fehler in STM Kundendienst kontaktieren Fehler...
  • Seite 45 Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Nachricht Benutzeraktion Fehler Der O -Sensor ist wegen Hardware-Fehler Kundendienst deaktiviert. Bitte wenden Sie sich an den kontaktieren Kundendienst. Fehler Der O -Sensor ist wegen Hardware-Fehler Kundendienst deaktiviert. Bitte wenden Sie sich an den kontaktieren Kundendienst.
  • Seite 46 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Nachricht Benutzeraktion Fehler Fehler bei Netzwerk-Dump von Datenprotokoll: Netzwerkverbindun Verbindung zum Server wurde unterbrochen g überprüfen Fehler Fehler bei Netzwerk-Dump von Datenprotokoll: Netzwerkverbindun keine Bestätigung erhalten g überprüfen Fehler Fehler bei Netzwerk-Dump von Datenprotokoll: Netzwerkverbindun falsche Bestätigung erhalten g überprüfen...
  • Seite 47 Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Nachricht Benutzeraktion Fehler Gerätetemperatur zu hoch Kühlung/Filter überprüfen Besteht der Fehler weiterhin, an den Kundendienst wenden Fehler Zr O -Kaltende-Temperatur zu niedrig, O Umgebungstemper Sensor wird ausgeschaltet. atur prüfen – sie muss innerhalb des Bereichs liegen Besteht der Fehler weiterhin, an den...
  • Seite 48 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Nachricht Benutzeraktion Warnung Ir CO -Sensortemperatur hoch Umgebungstemper atur prüfen – sie muss innerhalb des Bereichs liegen Kühlung/Filter überprüfen Besteht der Fehler weiterhin, an den Kundendienst wenden Fehler Ir CO -Sensortemperatur zu hoch. CO -Sensor Umgebungstemper wird ausgeschaltet.
  • Seite 49 Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Nachricht Benutzeraktion Fehler Zu hoher Bypass-Fluss (V2,V4 Problem ?) Flusssystemschläuc he überprüfen Fehler Zu niedriger Bypass-Fluss (V2,V4 Problem ?) Flusssystemschläuc he überprüfen Fehler Zu hoher Bypass-Fluss (V1,V4 Problem ?) Flusssystemschläuc he überprüfen Fehler Zu niedriger Bypass-Fluss (V1,V4 Problem ?) Flusssystemschläuc he überprüfen...

  • Seite 50: Reinigung Und Wartung

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Reinigung und Wartung Allgemein Eine regelmäßige Reinigung und Wartung verringert die Gefahr, dass das Gerät ausfällt. ACHTUNG! Personen, die Reinigungs- oder Wartungsarbeiten durchführen, müssen sich zuvor mit den "Sicherheitsanweisungen" auf Seite 9 vertraut machen. HINWEIS! Informationen zur korrekten Montage bzw.

  • Seite 51: Auswechseln Des Puffergasfilters

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Auswechseln des Puffergasfilters (Nur bei “Puffer”-Versionen)   Lösen Sie den Gaseingangsschlauch vom Steckanschlussteil   Schrauben Sie das Steckanschlussteil   Ersetzen Sie den Filter    Schließen Sie das Anschlussteil und den Schlauch wieder an.

  • Seite 52: Auswechseln Von Staubfiltern An Lufteinlass Und -Auslass

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Auswechseln von Staubfiltern an Lufteinlass und -auslass ACHTUNG! Wenn Filter am Lufteinlass oder -auslass verstopfen, kann dies dazu führen, dass sich das Gerät überhitzt. Daher sollten die Filter in regelmäßigen Abständen ausgewechselt werden, insbesondere, wenn das Gerät in einem staubhaltigen Umfeld eingesetzt wird.

  • Seite 53: Testmodi In Diagnose

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Testmodi in Diagnose Testmessung - CAL. GAS Einlass Dieser Test dient der Kalibrierung von Sensoren im System. Er wird normalerweise für Wartungszwecke durchgeführt. Entfernen Sie den Blindstecker aus dem Eingang “CAL. GAS IN” (Kalibriergaseinlass) und ...

  • Seite 54: Testmessung - Buffer Gas Einlass

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Testmessung - BUFFER GAS Einlass Dieser Test wird für eine kontinuierliche, manuelle Messung des Puffertankinhalts verwendet. Er wird normalerweise für Wartungszwecke oder zur Überprüfung des Tanks nach der Installation durchgeführt. Legen Sie ein Vakuum am Gerät an und stoppen Sie die Verpackungsmaschine. ...

  • Seite 55: Systemdichtigkeitstest

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Systemdichtigkeitstest Dieser Test dient zur Sicherstellung der Systemdichtigkeit an Sensor- und Flussteilen. Eine Undichtigkeit hat fatale Folgen für Messungen. Daher sollte dieser Test regelmäßig bzw. im Falle von ungewöhnlichen Messergebnissen durchgeführt werden. Legen Sie ein Vakuum am Gerät an und stoppen Sie die Verpackungsmaschine. ...
  • Seite 56 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Im Falle eines guten Testergebnisses, wird der folgende Bildschirm angezeigt.  Schließen Im Falle eines schlechten Testergebnisses, wird der folgende Bildschirm angezeigt.  Schließen HINWEIS! Geräte mit installiertem CO -Sensor erhalten separate Ergebnisse für diesen Sensor.

  • Seite 57: Menüs Und Einstellungen

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® 5. Menüs und Einstellungen Allgemein Wenn das Gerät eingeschaltet wird (nachdem es ausgeschaltet war), ist es in der Zugriffsebene Benutzer gesperrt. In der Zugriffsebene Benutzer hat der Benutzer nur Zugriff auf eine eingeschränkte Anzahl von Funktionen und darf keine Parameter konfigurieren. Wenn Sie Vollzugriff erhalten möchten, müssen Sie das Gerät in die Zugriffsebene Vorgesetzter umschalten....

  • Seite 58: Produktverwaltung

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® (Einzelheiten dazu finden Sie unter "Zugriffsebene" auf Seite 74.) Kalibrierung Zur Kalibrierung von Sensoren. Nur für Servicetechniker. Export/Import Zum Exportieren von Produktprotokolldaten und zum Exportieren/Importieren von Produkten, Benutzern und Geräteeinstellungen. Dafür ist der Anschluss eines USB-Speichersticks erforderlich. Einzelheiten hierzu finden Sie unter "Export/Import"...
  • Seite 59 Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Konfiguration Alarm Einstellung der Warn- und Alarmwerte für die Messgasmessung. Konfiguration Produktalarm Konfiguration Produktalarm 28,5 27,0 23,0 21,5 Bei jedem Alarm gibt es folgende Möglichkeiten: • Aus Alle Alarme deaktivieren • Ein Aktiviert den Alarm für den ausgewählten Eingang - Obere und untere Alarmgrenze O (%)...

  • Seite 60: Neues Produkt

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Externer Mischer (Nur verfügbar, wenn die Option “Externer Mischer“ in den “Haupteinstellungen“ aktiviert ist) HINWEIS! Am Gerät ist es möglich, Produkte mit Mischereinstellungen zu erstellen, die nicht zu dem angeschlossenen Mischer passen. Diese Produkte können dann nur genutzt werden, wenn deren Mischereinstellungen geändert werden.

  • Seite 61: Produkt Löschen

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Produkt löschen Unbenutzte Produkte können gelöscht werden. Wenn ein Produkt gelöscht wird, werden sowohl das Produkt als auch die zu dem Produkt aufgezeichneten Daten gelöscht. Bevor der Löschbefehl ausgeführt wird, muss das Löschen bestätigt werden. Aufgezeichnete Messdaten ansehen Mit dieser Funktion kann der Benutzer aufgezeichnete Daten zu jedem vorhandenen Produkt anzeigen.

  • Seite 62: Datenprotokoll

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Datenprotokoll Wenn Sie den Punkt Datenprotokoll im Hauptmenü auswählen, wird ein Bildschirm angezeigt, in dem sämtliche für das gerade ausgewählte Produkt aufgezeichneten Daten aufgelistet sind. Messdatenaufzeichnung Produkt: Würste 100 gr. Aufgezeichnete Daten: 3 Takt Messdauer 2 8 / 0 4 / 1 1 1 6 : 1 3 : 4 2...

  • Seite 63: Diagnose

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Diagnose Wenn Sie im Hauptmenü Diagnose wählen, gelangen Sie zu den Diagnose-Seiten für das Gerät. Der Diagnose-Bereich besteht aus 3 Seiten. Verwenden Sie die Pfeiltasten im Kopfzeilenbereich, um zur nächsten bzw. vorigen Seite zu navigieren: Auf der ersten Seite werden interne Geräteparameter angezeigt.

  • Seite 64: Haupteinstellungen

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Haupteinstellungen Wenn Sie den Punkt Haupteinstellungen im Hauptmenü auswählen, wird ein Menü mit den verfügbaren Konfigurationsparametern angezeigt. Für dieses Menü ist die Zugriffsebene “Vorgesetzter“ erforderlich, da die in diesem Menü aufgeführten Parameter die Grundfunktionen des Geräts steuern. Haupteinstellungen Das Menü...
  • Seite 65 Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Benutzerbezeichnung: Dies ist ein benutzerdefinierter Text, der den aufgezeichneten Daten hinzugefügt wird. Diese Information kann verwendet werden, um z. B. eine Fertigungsstraße oder andere ähnliche Daten zu identifizieren. Einzelheiten hierzu finden Sie unter "Benutzerbezeichnung:"...

  • Seite 66: Konfiguration Externer Mischer

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Konfiguration externer Mischer Wenn Sie Konfig. externer Mischer im Menü Haupteinstellungen auswählen, wird ein Bildschirm mit den Konfigurationsparametern für einen externen Dansensor® MAP Mix Provectus-Mischer angezeigt, der am COM2-Anschluss des Geräts angeschlossen ist. Konfig.

  • Seite 67: Konfiguration Puffermessung

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Konfiguration Puffermessung Wenn Sie Konfiguration Puffermessung im Menü Haupteinstellungen auswählen, wird ein Bildschirm mit Konfigurationsparametern für die Puffermessung angezeigt. Messung an Puffer Nein Eine automatische Puffermessung wird nicht durchgeführt. Start Eine automatische Puffermessung wird durchgeführt, wenn das Gerät auf Messmodus...
  • Seite 68 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Speichermessungs- (Parameter wird nur angezeigt, wenn im Menü „Externer Mischer“ verzögerung die Option „Externer Mischer angeschlossen“ auf „Ja“ gesetzt ist.) Geben Sie die Anzahl der Sekunden für die Messungsverzögerung nach dem Start der Druckmessung im Speicher ein. Durch die Verzögerung soll sichergestellt werden, dass der Mischer genügend Zeit hat, den Speichertank zu füllen, bevor die Messung startet.

  • Seite 69: Konfiguration Datenaufzeichnung

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Konfiguration Datenaufzeichnung Wenn Sie Konfiguration Datenaufzeichnung im Menü Haupteinstellungen auswählen, wird ein Bildschirm mit den Parametern für die Datenaufzeichnungsfunktion angezeigt. Aufzeichnungsintervall Zum Festlegen der Takte, für die das Gerät Daten aufzeichnen soll. Bei einer Einstellung auf 1 werden Daten für alle Takte aufgezeichnet.
  • Seite 70 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® (Die untenstehenden Parameter werden nur angezeigt, wenn "Netzwerk-Aufzeichnung" auf "Ja" gesetzt ist). Netzwerk- Wählen Sie das erforderliche protokollierung Ausgabeformat für die Datenproto- kollierung: Kompatibel (Standard) Datenformat wie auf Geräten mit Firmware- Versionen < 4.2.0. Siehe Tabelle auf Seite 69....
  • Seite 71 Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Netzwerkprotokollierungsformat “Kompatibel” (Diese Tabelle wurde absichtlich auf Englisch gelassen) Parameter Type Value Log version Device serial number Text Device software version Text Cycle counter Product name Text Product number Product barcode Text Timestamp Time <yyyy-MM-dd HH:mm:ss>...
  • Seite 72 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Netzwerkprotokollierungsformat “Fortgeschritten” (Diese Tabelle wurde absichtlich auf Englisch gelassen) Unavailable/ Parameter Type Value Error value Log version Device serial number Text Device software version Text Date Time <yyyy-MM-dd> <yyyy-MM-dd> Time Time <HH:mm:ss> <HH:mm:ss> Product name Text "-"...
  • Seite 73 Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Unavailable/ Parameter Type Value Error value Buffer O2 warning limit high Float 0.00 Buffer CO2 Float 0.00 Buffer CO2 alarm state Text "Inactive", "High", "Low ""-" Buffer CO2 warning state Text "Inactive", "High", "Low ""-" Buffer CO2 alarm limit low Float 0.00...

  • Seite 74: Konfiguration Netzwerk

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Konfiguration Netzwerk Wenn Sie Konfiguration Netzwerk im Menü Haupteinstellungen auswählen, wird ein Bildschirm mit den Parametern für die Ethernet/LAN-Verbindung angezeigt. Konfiguration Net w rk DHCP Verwendung der DHCP-Netzwerkadresse, die automatisch von einem DHCP-Server im Netzwerk bezogen wird (Standardeinstellung).

  • Seite 75: Format/Einheiten/Zeit

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Format/Einheiten/Zeit Wenn Sie Format/Einheiten/Zeit im Menü Haupteinstellungen auswählen, wird ein Bildschirm mit den verschiedenen Konfigurationsparametern für Ausgabeformate und - einheiten angezeigt. Uhrzeit Zum Einstellen der aktuellen Uhrzeit (hh:mm) Datum Zum Einstellen des aktuellen Datums (im entsprechenden “Datumsformat“) Datumsformat Zum Festlegen des gewünschten Datumsformats (TT/MM/JJ oder...

  • Seite 76: Zugriffsebene

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Zugriffsebene Wenn das Gerät eingeschaltet wird (nachdem es ausgeschaltet war), ist es in der Zugriffsebene Benutzer gesperrt. In der Zugriffsebene Benutzer haben Sie nur Zugriff auf eine eingeschränkte Anzahl von Funktionen und dürfen keine Parameter konfigurieren. Wenn Sie vollen Zugriff wünschen (bis auf “Kalibrierung“, was nur Servicetechnikern vorbehalten ist), müssen Sie das Gerät in die Zugriffsebene Vorgesetzter umschalten....

  • Seite 77: Ändern Des Pin-Codes Für Vorgesetzte

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Ändern des PIN-Codes für Vorgesetzte Der Supervisor-PIN-Code kann frei gewählt werden: Wählen Sie den Punkt Haupteinstellungen im Hauptmenü aus, blättern Sie dann nach  unten, und wählen Sie den Punkt PIN-Code Vorgesetzter aus. Eine Bildschirmtastatur wird angezeigt.

  • Seite 78: Export/Import

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Export/Import Wenn Sie Export/Import im Hauptmenü auswählen, wird ein Bildschirm mit den verschiedenen Funktionen für den Export und Import von Daten angezeigt. Für die Export- und Importfunktion muss ein USB-Stick an einem der (mit gekennzeichneten) USB-Anschlüsse an der Vorder- oder Rückseite des Geräts angeschlossen sein (siehe "Anschlüsse"...

  • Seite 79: Sprache

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Sprache Wenn Sie den Punkt Sprache im Hauptmenü auswählen, wird ein Bildschirm mit den verfügbaren Menüsprachen angezeigt. Sprache English standard Dansk Español Francais Deutsch Italiano P ус ски й я з ы к Nach Auswahl einer Sprache werden alle Texte in allen Menüs in der entsprechenden Sprache angezeigt.
  • Seite 80 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® P/N 320600-F 12/2019...

  • Seite 81: Putty Terminal Server

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® 6. PuTTY Terminal Server Mit dem PuTTY Terminal Server Programm können Sie die Konfigurationsparameter des Geräts ändern. Dieses Programm kann zwar bei jedem beliebigen Dansensor® MAP Check 3 Vacuum- Modell genutzt werden, ist jedoch speziell für die “Black Box“-Modelle ausgelegt, da es die einzige Möglichkeit darstellt, mit Geräten dieser Ausführung zu kommunizieren.
  • Seite 82 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® 1. Wählen Sie den Verbindungstyp Serial (Seriell) aus und geben Sie die Nummer des COM- Ports Ihres Computers an, an den das Gerät angeschlossen ist. Geben Sie in das Feld Speed (Geschwindigkeit) den Wert 115200 ein. 2.
  • Seite 83 Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® 7. Zum Speichern der aktuellen Einstellungen geben Sie der Sitzung einen Namen, wie z. B. MC 3 Vac, und klicken Sie auf Save (Speichern). Beim nächsten Start des Programms können Sie die Einstellungen leicht abrufen, indem Sie die gespeicherte Sitzung laden.

  • Seite 84: Arbeiten Mit Putty

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Arbeiten mit PuTTY Wenn das Programm startet...  ...drücken Sie mehrere Male auf die Taste F1, um eine Verbindung zu dem Gerät herzustellen, indem Sie dessen COM2-Portprotokoll zu Terminal Server (Terminalserver) ändern. Wenn die Verbindung hergestellt ist, wird das Fenster Main menu (Hauptmenü) angezeigt. ...
  • Seite 85 Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Wählen Sie dazu den Punkt Change access level (Zugriffsebene ändern) aus ... ... und drücken Sie die Eingabetaste. P/N 320600-F 12/2019...
  • Seite 86 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Werkseitig ist der PIN-Code auf “0000“ eingestellt. Geben Sie den Code ein und drücken Sie  die Eingabetaste. Sie befinden sich jetzt auf der Zugriffsebene Supervisor (Vorgesetzter).  Mithilfe der Funktion Change administrator password (Administratorkennwort ändern) ...
  • Seite 87 Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Im Abschnitt General setup (Haupteinstellungen) haben Sie Zugriff auf die verschiedenen  Einstellungen in dem Gerät. Informationen über die diversen Einstellungen und deren Auswirkungen finden Sie unter "Haupteinstellungen" auf Seite Um die Verbindung zu dem Gerät zu deaktivieren, wählen Sie den Punkt Close terminal ...
  • Seite 88 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® P/N 320600-F 12/2019...

  • Seite 89: Technische Informationen

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® 7. Technische Informationen Technische Daten Elektrische Anschlüsse Stromnetz 100-264 VAC, 47-63 Hz Gleichstrom-Modelle 24 V DC verfügbar, Bereich 19 – 36 V DC Eingang Stromverbrauch 25 - 50 W (je nach Modell) Mechanische Daten Analysatorgröße 192 x 230 x 375 mm (H x W x D) Analysatorgewicht...

  • Seite 90: Gasanschluss

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Gasanschluss Messgaseinlass Schlauch Ø5/3 mm, Messschlauch L=3m Vakuumanschluss Schlauch Ø8/6 mm Puffergaseinlass Stecker, AD=3 mm Kalibriergaseinlass M5-Buchse (i.d.R. zugestöpselt) Lufteinlass/Kalibriergas- M5-Buchse (i.d.R. mit Filter montiert) Überlauf Grundspezifikationen Vorheizzeit Betriebsbereit nach 10 min. (Volle Leistung nach 60 Minuten) Messbereiche 0-100% O und optional 0-100% CO...

  • Seite 91: Co 2 -Sensor

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® -Sensor Sensortyp Infrarot, NDIR (nicht-dispersive IR), temperaturgesteuert für +60 °C Messgastemperatur +0 bis +35 °C Messfluss Messeingang: Normalerweise 5 l/min. ± 0.5 l/min. Sensorfluss: I.d.R. 75 ml/min. ± 5 ml/min. Puffermessung: I.d.R. 75 ml/min. ± 5 ml/min. Bei einem Umgebungsdruck von 1013 mbar und einem Vakuum von <...

  • Seite 92: Standardkalibrierungs-Spezifikation

    Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® Standardkalibrierungs-Spezifikation Kalibriergase (Zr O 1000 ppm, 1%, 80% (Gleichgewicht N ) 20,9% (getrocknete Druckluft) Kalibriergase (CO 0%, 25%, 60%, 100% (Gleichgewicht N Kalibriergas-Genauigkeit < 3% Systemdiffusion < 25 ppm Sensorgasfluss 75 ml/min. ± 5 ml/min. (bei 20,9 % O /Gl.

  • Seite 93: Ersatzteile, Verbrauchsmaterialien Und Zubehör

    Dansensor MAP Check 3 Vacuum Bedienungsanleitung ® Ersatzteile, Verbrauchsmaterialien und Zubehör Bestellen von Artikeln Beim Bestellen von Artikeln aus der folgenden Liste geben Sie bitte sorgfältig die Nummer der Einheit, die Spezifikation und die gewünschte Anzahl an und schicken Sie die Bestellung an Ihren Ersatzteilhändler.
  • Seite 94 Bedienungsanleitung Dansensor MAP Check 3 Vacuum ® P/N 320600-F 12/2019...
  • Seite 95 Diese leere Seite wurde eingefügt, um den doppelseitigen Druck des Dokuments zu ermöglichen!
  • Seite 96 MOCON Europe A/S Rønnedevej 18 4100 Ringsted, Denmark Tel +45 57 66 00 88 info. dk.mocon ametek .com www.dansensor.com...
