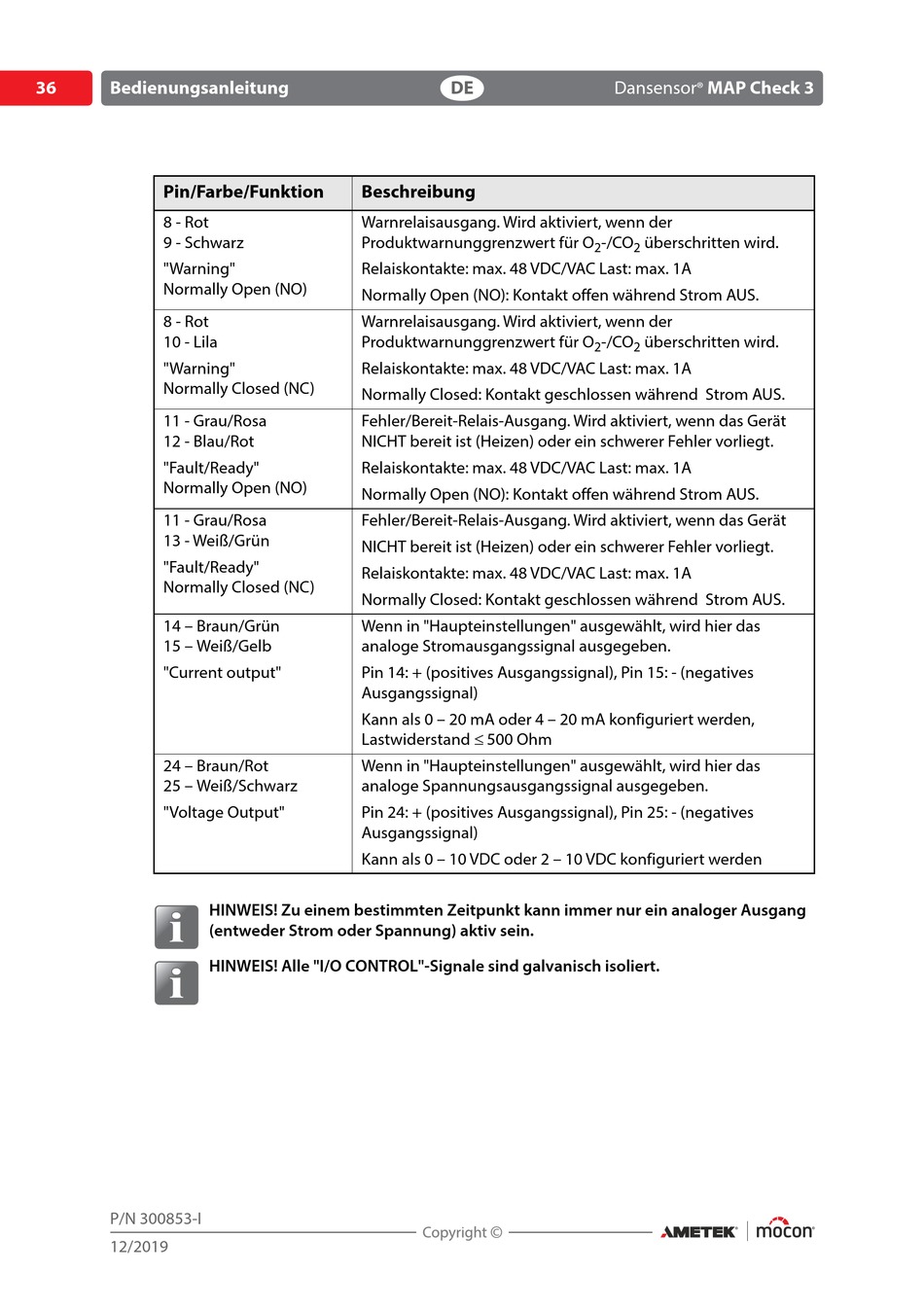

36 Bedienungsanleitung
Pin/Farbe/Funktion
8 - Rot
9 - Schwarz
"Warning"
Normally Open (NO)
8 - Rot
10 - Lila
"Warning"
Normally Closed (NC)
11 - Grau/Rosa
12 - Blau/Rot
"Fault/Ready"
Normally Open (NO)
11 - Grau/Rosa
13 - Weiß/Grün
"Fault/Ready"
Normally Closed (NC)
14 – Braun/Grün
15 – Weiß/Gelb
"Current output"
24 – Braun/Rot
25 – Weiß/Schwarz
"Voltage Output"
HINWEIS! Zu einem bestimmten Zeitpunkt kann immer nur ein analoger Ausgang
(entweder Strom oder Spannung) aktiv sein.
HINWEIS! Alle "I/O CONTROL"-Signale sind galvanisch isoliert.
P/N 300853-I
12/2019
DE
Beschreibung
Warnrelaisausgang. Wird aktiviert, wenn der
Produktwarnunggrenzwert für O
Relaiskontakte: max. 48 VDC/VAC Last: max. 1A
Normally Open (NO): Kontakt offen während Strom AUS.
Warnrelaisausgang. Wird aktiviert, wenn der
Produktwarnunggrenzwert für O
Relaiskontakte: max. 48 VDC/VAC Last: max. 1A
Normally Closed: Kontakt geschlossen während Strom AUS.
Fehler/Bereit-Relais-Ausgang. Wird aktiviert, wenn das Gerät
NICHT bereit ist (Heizen) oder ein schwerer Fehler vorliegt.
Relaiskontakte: max. 48 VDC/VAC Last: max. 1A
Normally Open (NO): Kontakt offen während Strom AUS.
Fehler/Bereit-Relais-Ausgang. Wird aktiviert, wenn das Gerät
NICHT bereit ist (Heizen) oder ein schwerer Fehler vorliegt.
Relaiskontakte: max. 48 VDC/VAC Last: max. 1A
Normally Closed: Kontakt geschlossen während Strom AUS.
Wenn in "Haupteinstellungen" ausgewählt, wird hier das
analoge Stromausgangssignal ausgegeben.
Pin 14: + (positives Ausgangssignal), Pin 15: - (negatives
Ausgangssignal)
Kann als 0 – 20 mA oder 4 – 20 mA konfiguriert werden,
Lastwiderstand 500 Ohm
Wenn in "Haupteinstellungen" ausgewählt, wird hier das
analoge Spannungsausgangssignal ausgegeben.
Pin 24: + (positives Ausgangssignal), Pin 25: - (negatives
Ausgangssignal)
Kann als 0 – 10 VDC oder 2 – 10 VDC konfiguriert werden
Dansensor MAP Check 3
®
-/CO überschritten wird.
2 2
-/CO überschritten wird.
2 2
