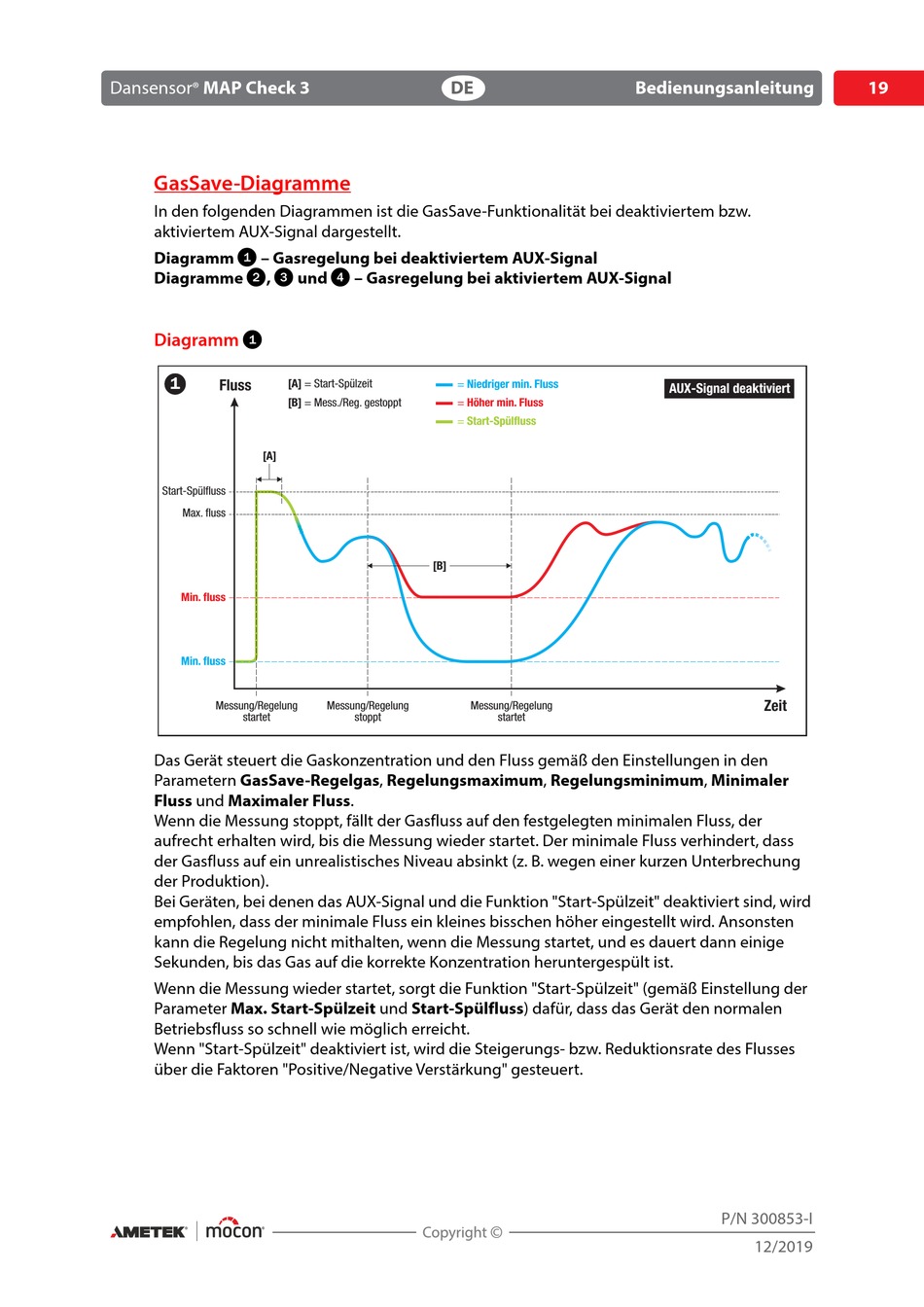

GasSave-Diagramme

In den folgenden Diagrammen ist die GasSave-Funktionalität bei deaktiviertem bzw.
aktiviertem AUX-Signal dargestellt.

Diagramm – Gasregelung bei deaktiviertem AUX-Signal
 
Diagramme ,

Diagramm
1
Fluss
[A]
Start-Spülfluss
Max. fluss
Min. fluss
Min. fluss
Messung/Regelung
startet
Das Gerät steuert die Gaskonzentration und den Fluss gemäß den Einstellungen in den
Parametern GasSave-Regelgas, Regelungsmaximum, Regelungsminimum, Minimaler
Fluss und Maximaler Fluss.
Wenn die Messung stoppt, fällt der Gasfluss auf den festgelegten minimalen Fluss, der
aufrecht erhalten wird, bis die Messung wieder startet. Der minimale Fluss verhindert, dass
der Gasfluss auf ein unrealistisches Niveau absinkt (z. B. wegen einer kurzen Unterbrechung
der Produktion).
Bei Geräten, bei denen das AUX-Signal und die Funktion "Start-Spülzeit" deaktiviert sind, wird
empfohlen, dass der minimale Fluss ein kleines bisschen höher eingestellt wird. Ansonsten
kann die Regelung nicht mithalten, wenn die Messung startet, und es dauert dann einige
Sekunden, bis das Gas auf die korrekte Konzentration heruntergespült ist.
Wenn die Messung wieder startet, sorgt die Funktion "Start-Spülzeit" (gemäß Einstellung der
Parameter Max. Start-Spülzeit und Start-Spülfluss) dafür, dass das Gerät den normalen
Betriebsfluss so schnell wie möglich erreicht.
Wenn "Start-Spülzeit" deaktiviert ist, wird die Steigerungs- bzw. Reduktionsrate des Flusses
über die Faktoren "Positive/Negative Verstärkung" gesteuert.
