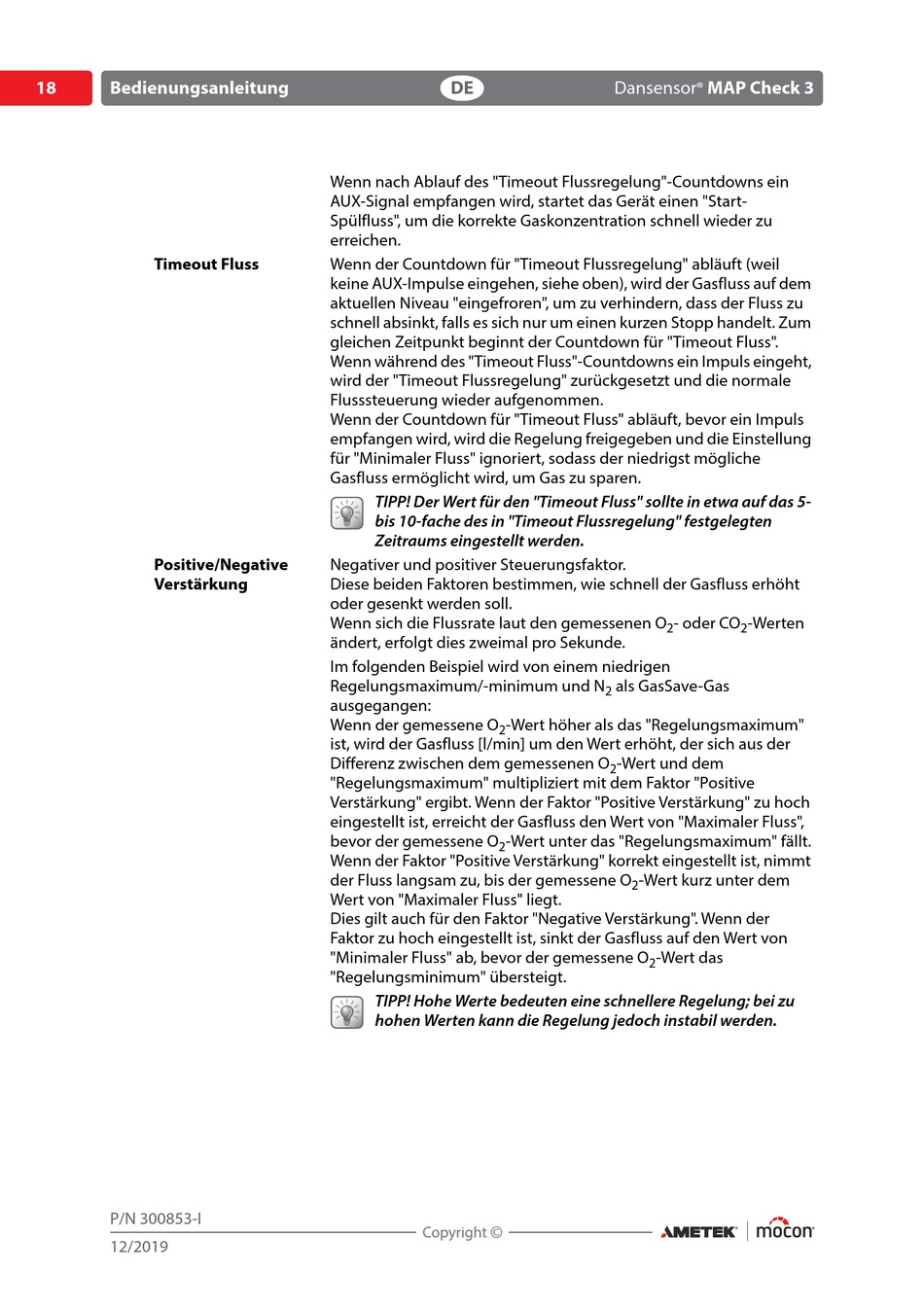

Ametek mocon Dansensor MAP Check 3 Bedienungsanleitung Seite 20

18 Bedienungsanleitung
Timeout Fluss
Positive/Negative
Verstärkung
P/N 300853-I
12/2019
DE
Wenn nach Ablauf des "Timeout Flussregelung"-Countdowns ein
AUX-Signal empfangen wird, startet das Gerät einen "Start-
Spülfluss", um die korrekte Gaskonzentration schnell wieder zu
erreichen.
Wenn der Countdown für "Timeout Flussregelung" abläuft (weil
keine AUX-Impulse eingehen, siehe oben), wird der Gasfluss auf dem
aktuellen Niveau "eingefroren", um zu verhindern, dass der Fluss zu
schnell absinkt, falls es sich nur um einen kurzen Stopp handelt. Zum
gleichen Zeitpunkt beginnt der Countdown für "Timeout Fluss".
Wenn während des "Timeout Fluss"-Countdowns ein Impuls eingeht,
wird der "Timeout Flussregelung" zurückgesetzt und die normale
Flusssteuerung wieder aufgenommen.
Wenn der Countdown für "Timeout Fluss" abläuft, bevor ein Impuls
empfangen wird, wird die Regelung freigegeben und die Einstellung
für "Minimaler Fluss" ignoriert, sodass der niedrigst mögliche
Gasfluss ermöglicht wird, um Gas zu sparen.
TIPP! Der Wert für den "Timeout Fluss" sollte in etwa auf das 5-
bis 10-fache des in "Timeout Flussregelung" festgelegten
Zeitraums eingestellt werden.
Negativer und positiver Steuerungsfaktor.
Diese beiden Faktoren bestimmen, wie schnell der Gasfluss erhöht
oder gesenkt werden soll.
Wenn sich die Flussrate laut den gemessenen O
ändert, erfolgt dies zweimal pro Sekunde.
Im folgenden Beispiel wird von einem niedrigen
Regelungsmaximum/-minimum und N
ausgegangen:
Wenn der gemessene O
2
ist, wird der Gasfluss [l/min] um den Wert erhöht, der sich aus der
Differenz zwischen dem gemessenen O
"Regelungsmaximum" multipliziert mit dem Faktor "Positive
Verstärkung" ergibt. Wenn der Faktor "Positive Verstärkung" zu hoch
eingestellt ist, erreicht der Gasfluss den Wert von "Maximaler Fluss",
bevor der gemessene O
2
Wenn der Faktor "Positive Verstärkung" korrekt eingestellt ist, nimmt
der Fluss langsam zu, bis der gemessene O
Wert von "Maximaler Fluss" liegt.
Dies gilt auch für den Faktor "Negative Verstärkung". Wenn der
Faktor zu hoch eingestellt ist, sinkt der Gasfluss auf den Wert von
"Minimaler Fluss" ab, bevor der gemessene O
"Regelungsminimum" übersteigt.
TIPP! Hohe Werte bedeuten eine schnellere Regelung; bei zu
hohen Werten kann die Regelung jedoch instabil werden.
Dansensor
- oder CO
2
als GasSave-Gas
2
-Wert höher als das "Regelungsmaximum"
-Wert und dem
2
-Wert unter das "Regelungsmaximum" fällt.
-Wert kurz unter dem
2
-Wert das
2
MAP Check 3
®
-Werten
2
