32 Bedienungsanleitung

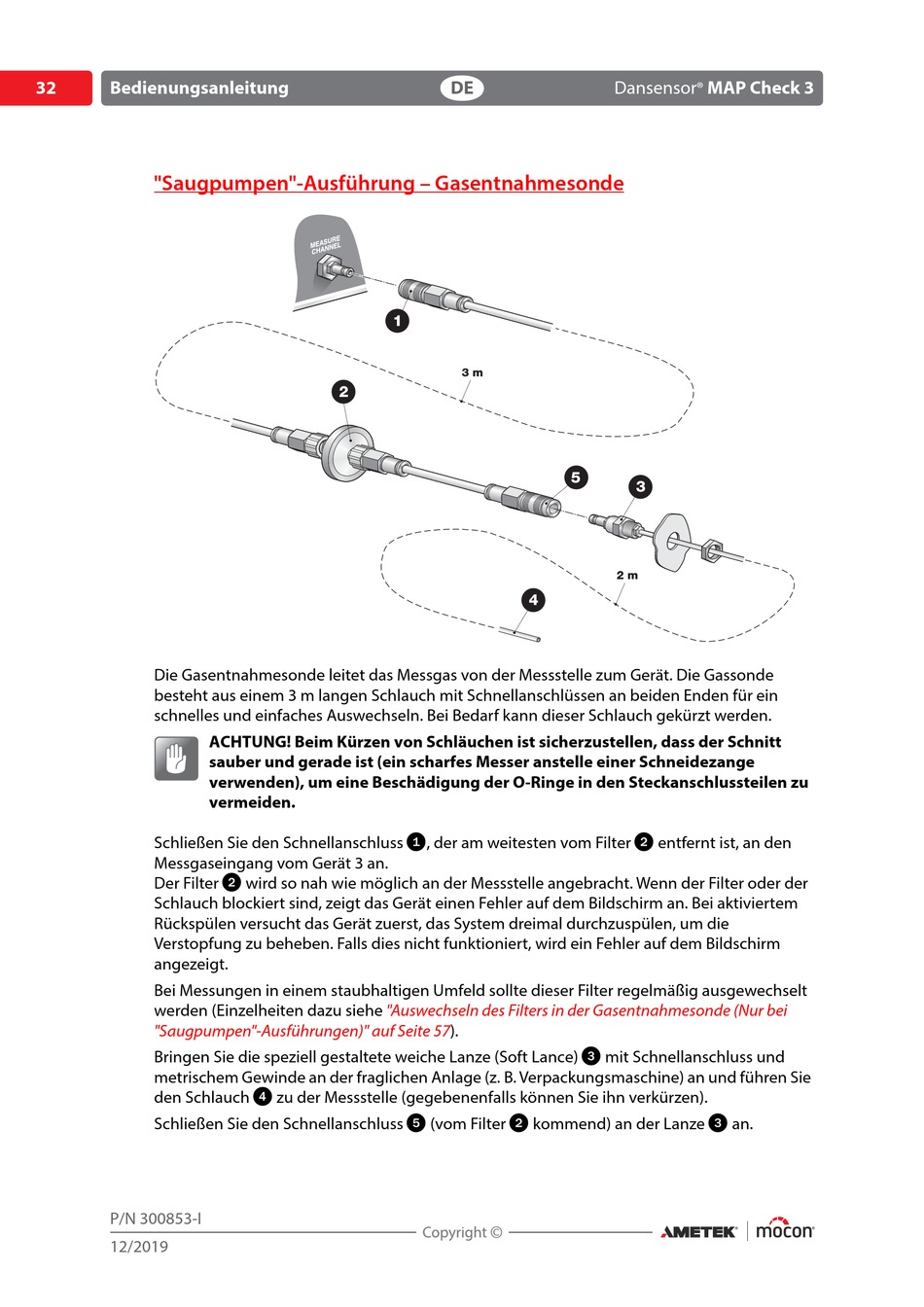

"Saugpumpen"-Ausführung – Gasentnahmesonde
Die Gasentnahmesonde leitet das Messgas von der Messstelle zum Gerät. Die Gassonde
besteht aus einem 3 m langen Schlauch mit Schnellanschlüssen an beiden Enden für ein
schnelles und einfaches Auswechseln. Bei Bedarf kann dieser Schlauch gekürzt werden.
ACHTUNG! Beim Kürzen von Schläuchen ist sicherzustellen, dass der Schnitt
sauber und gerade ist (ein scharfes Messer anstelle einer Schneidezange
verwenden), um eine Beschädigung der O-Ringe in den Steckanschlussteilen zu
vermeiden.

Schließen Sie den Schnellanschluss
Messgaseingang vom Gerät 3 an.
Der Filter
Schlauch blockiert sind, zeigt das Gerät einen Fehler auf dem Bildschirm an. Bei aktiviertem
Rückspülen versucht das Gerät zuerst, das System dreimal durchzuspülen, um die
Verstopfung zu beheben. Falls dies nicht funktioniert, wird ein Fehler auf dem Bildschirm
angezeigt.
Bei Messungen in einem staubhaltigen Umfeld sollte dieser Filter regelmäßig ausgewechselt
werden (Einzelheiten dazu siehe
"Saugpumpen"-Ausführungen)" auf Seite
Bringen Sie die speziell gestaltete weiche Lanze (Soft Lance)
metrischem Gewinde an der fraglichen Anlage (z. B. Verpackungsmaschine) an und führen Sie
den Schlauch
Schließen Sie den Schnellanschluss
P/N 300853-I
12/2019
1
2

wird so nah wie möglich an der Messstelle angebracht. Wenn der Filter oder der
"Auswechseln des Filters in der Gasentnahmesonde (Nur bei

zu der Messstelle (gegebenenfalls können Sie ihn verkürzen).
DE
3 m
5
4

, der am weitesten vom Filter
57).
 
(vom Filter kommend) an der Lanze
Dansensor MAP Check 3
®
3
2 m

entfernt ist, an den

mit Schnellanschluss und

an.
