38 Bedienungsanleitung

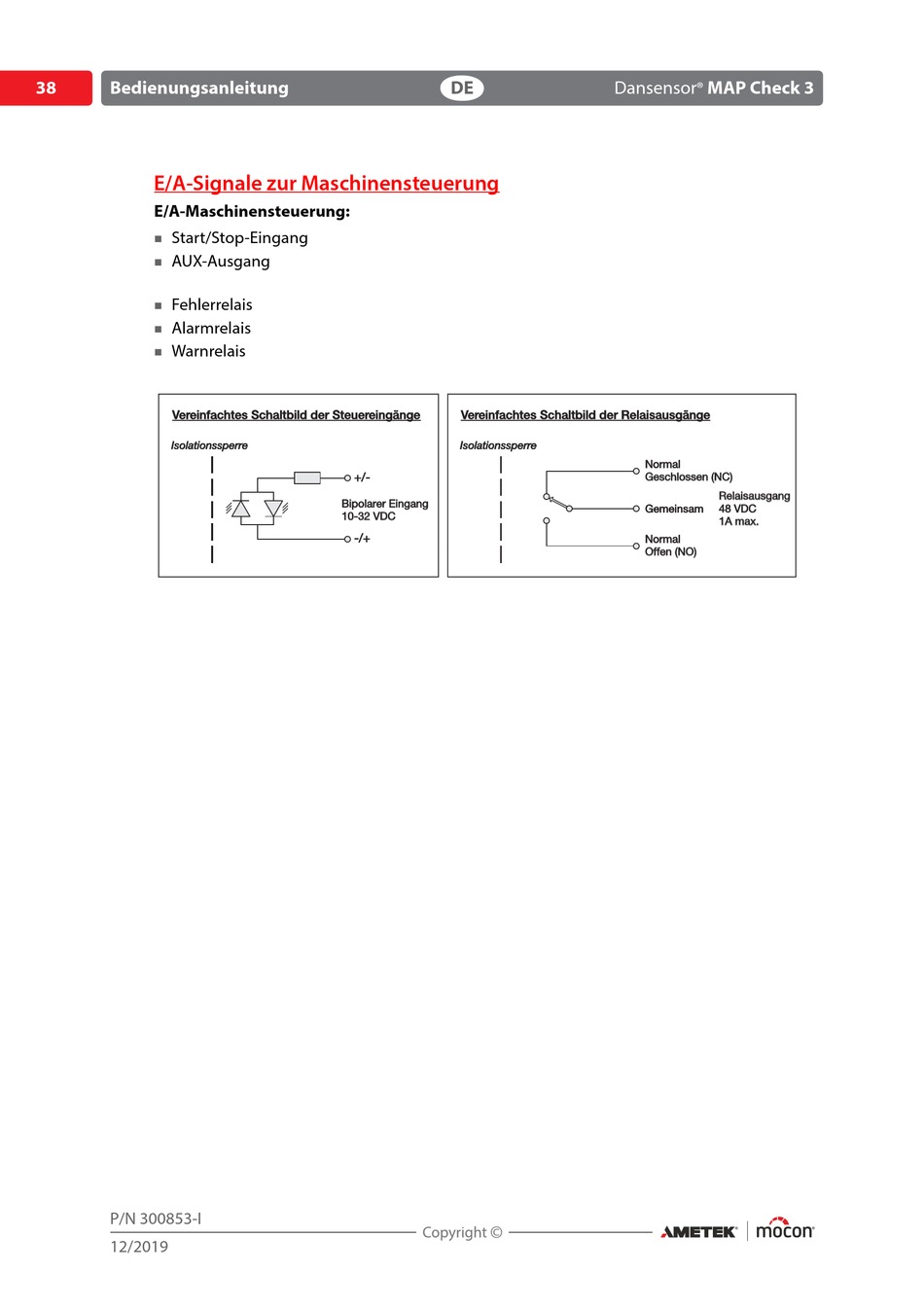

E/A-Signale zur Maschinensteuerung

E/A-Maschinensteuerung:
Start/Stop-Eingang

AUX-Ausgang

Fehlerrelais

Alarmrelais

Warnrelais

Vereinfachtes Schaltbild der Steuereingänge
Isolationssperre
P/N 300853-I
12/2019
DE
Vereinfachtes Schaltbild der Relaisausgänge
Isolationssperre
+/-
Bipolar Bipolar er er Eingang Eingang
10-32 VDC 10-32 VDC
-/+
Dansensor MAP Check 3
®
Normal Normal
Geschlossen (NC) Geschlossen (NC)
Relaisausgang Relaisausgang
Gemeinsam 48 VDC 48 VDC
1A max. 1A max.
Normal Normal
Offen (NO) Offen (NO)
