Dansensor
MAP Check 3
®

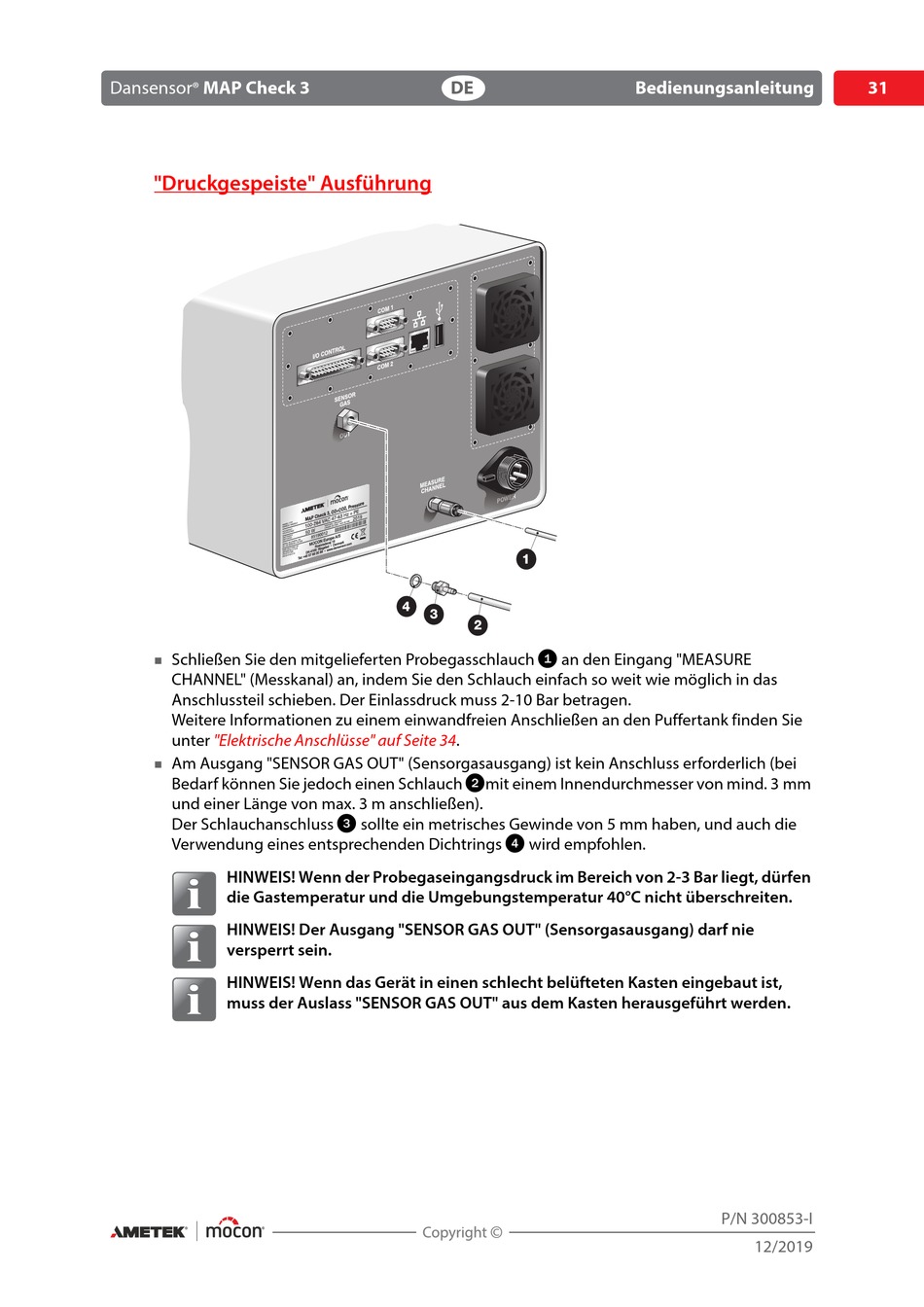

"Druckgespeiste" Ausführung
Schließen Sie den mitgelieferten Probegasschlauch
CHANNEL" (Messkanal) an, indem Sie den Schlauch einfach so weit wie möglich in das
Anschlussteil schieben. Der Einlassdruck muss 2-10 Bar betragen.
Weitere Informationen zu einem einwandfreien Anschließen an den Puffertank finden Sie
unter
"Elektrische Anschlüsse" auf Seite
Am Ausgang "SENSOR GAS OUT" (Sensorgasausgang) ist kein Anschluss erforderlich (bei
Bedarf können Sie jedoch einen Schlauch
und einer Länge von max. 3 m anschließen).
Der Schlauchanschluss
Verwendung eines entsprechenden Dichtrings
HINWEIS! Wenn der Probegaseingangsdruck im Bereich von 2-3 Bar liegt, dürfen
die Gastemperatur und die Umgebungstemperatur 40°C nicht überschreiten.
HINWEIS! Der Ausgang "SENSOR GAS OUT" (Sensorgasausgang) darf nie
versperrt sein.
HINWEIS! Wenn das Gerät in einen schlecht belüfteten Kasten eingebaut ist,
muss der Auslass "SENSOR GAS OUT" aus dem Kasten herausgeführt werden.
DE
34.
mit einem Innendurchmesser von mind. 3 mm
sollte ein metrisches Gewinde von 5 mm haben, und auch die
Bedienungsanleitung
an den Eingang "MEASURE
wird empfohlen.
31
P/N 300853-I
12/2019
