Dansensor MAP Check 3
®

Flussverlauf

"Saugpumpen"-Ausführung

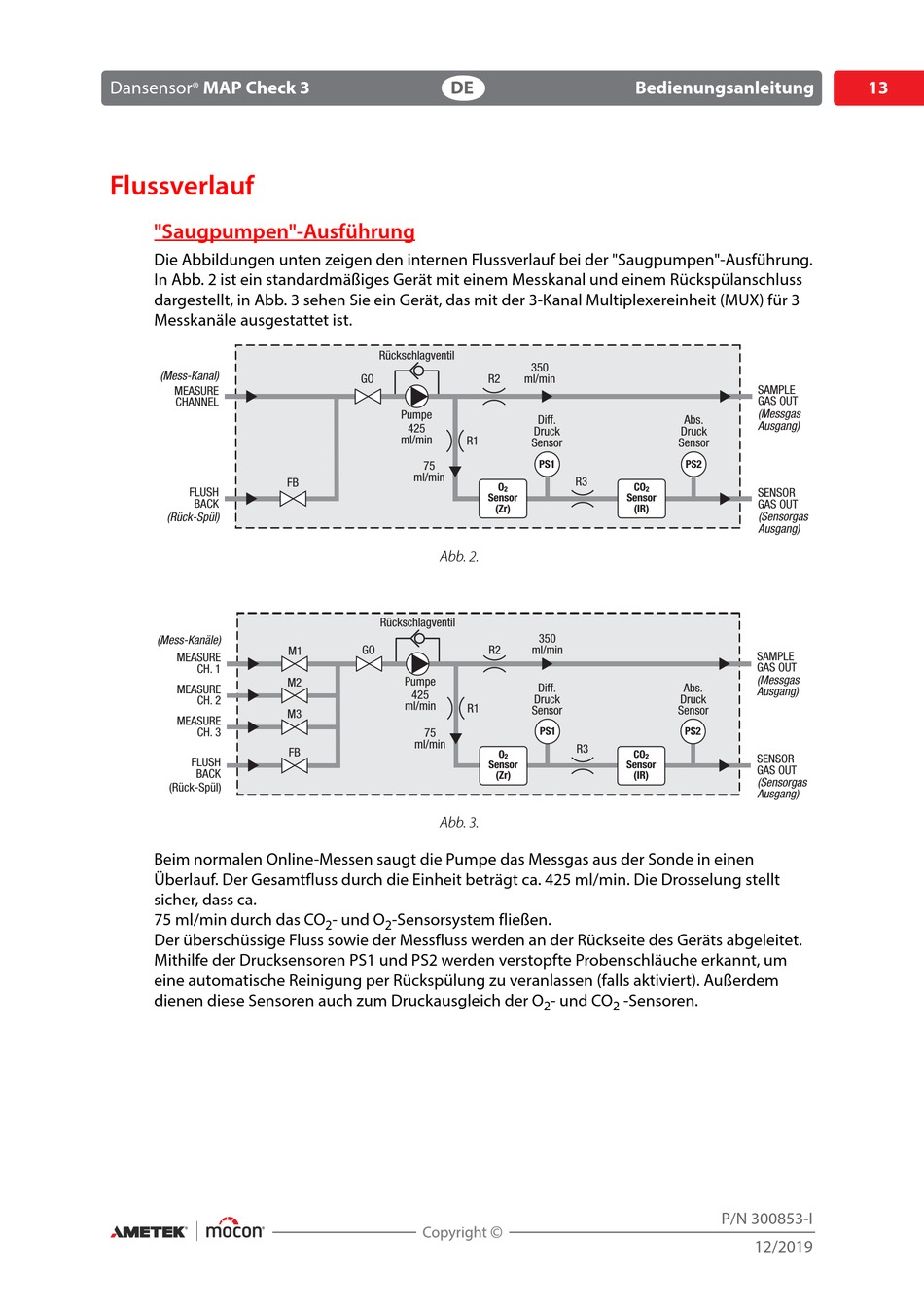

Die Abbildungen unten zeigen den internen Flussverlauf bei der "Saugpumpen"-Ausführung.
In Abb. 2 ist ein standardmäßiges Gerät mit einem Messkanal und einem Rückspülanschluss
dargestellt, in Abb. 3 sehen Sie ein Gerät, das mit der 3-Kanal Multiplexereinheit (MUX) für 3
Messkanäle ausgestattet ist.
(Mess-Kanal)
MEASURE
CHANNEL
FLUSH
BACK
(Rück-Spül)
(Mess-Kanäle)
MEASURE
CH. 1
MEASURE
CH. 2
MEASURE
CH. 3
FLUSH
BACK
(Rück-Spül)
Beim normalen Online-Messen saugt die Pumpe das Messgas aus der Sonde in einen
Überlauf. Der Gesamtfluss durch die Einheit beträgt ca. 425 ml/min. Die Drosselung stellt
sicher, dass ca.
75 ml/min durch das CO
Der überschüssige Fluss sowie der Messfluss werden an der Rückseite des Geräts abgeleitet.
Mithilfe der Drucksensoren PS1 und PS2 werden verstopfte Probenschläuche erkannt, um
eine automatische Reinigung per Rückspülung zu veranlassen (falls aktiviert). Außerdem
dienen diese Sensoren auch zum Druckausgleich der O
DE
Rückschlagventil
GO
Pumpe
425
ml/min
75
ml/min
FB
Abb. 2.
Rückschlagventil
GO
M1
Pumpe
M2
425
ml/min
M3
75
ml/min
FB
Abb. 3.
- und O -Sensorsystem fließen.
2 2
Bedienungsanleitung
350
R2 ml/min
Diff.
Druck
R1
Sensor
PS1
R3
O CO
2
Sensor Sensor
(Zr) (IR)
350
R2 ml/min
Diff.
Druck
R1
Sensor
PS1
R3
O CO
2
Sensor Sensor
(Zr) (IR)
- und CO -Sensoren.
2 2
SAMPLE
GAS OUT
(Messgas
Abs.
Ausgang)
Druck
Sensor
PS2
2
SENSOR
GAS OUT
(Sensorgas
A usgang )
SAMPLE
GAS OUT
(Messgas
Abs.
Ausgang)
Druck
Sensor
PS2
2 SENSOR
GAS OUT
(Sensorgas
A usgang )
P/N 300853-I
12/2019
13
