Dansensor
MAP Mix 9001 ME
®
Elektrischer Anschluss
Der Mischer ist mit zwei Kabeln ausgestattet, die wie folgt angeschlossen werden müssen:
Signalkabel
ALARM OUTPUT
FLOW VALVE (24VDC) (Flusssteuerungsventil) (Optional)
Netzkabel
Schließen Sie die Stromversorgung (100-230VAC) an wie in Abb. 5 gezeigt.
GEFAHR! Schließen Sie den Mischer IMMER an die Erdung an (
DE

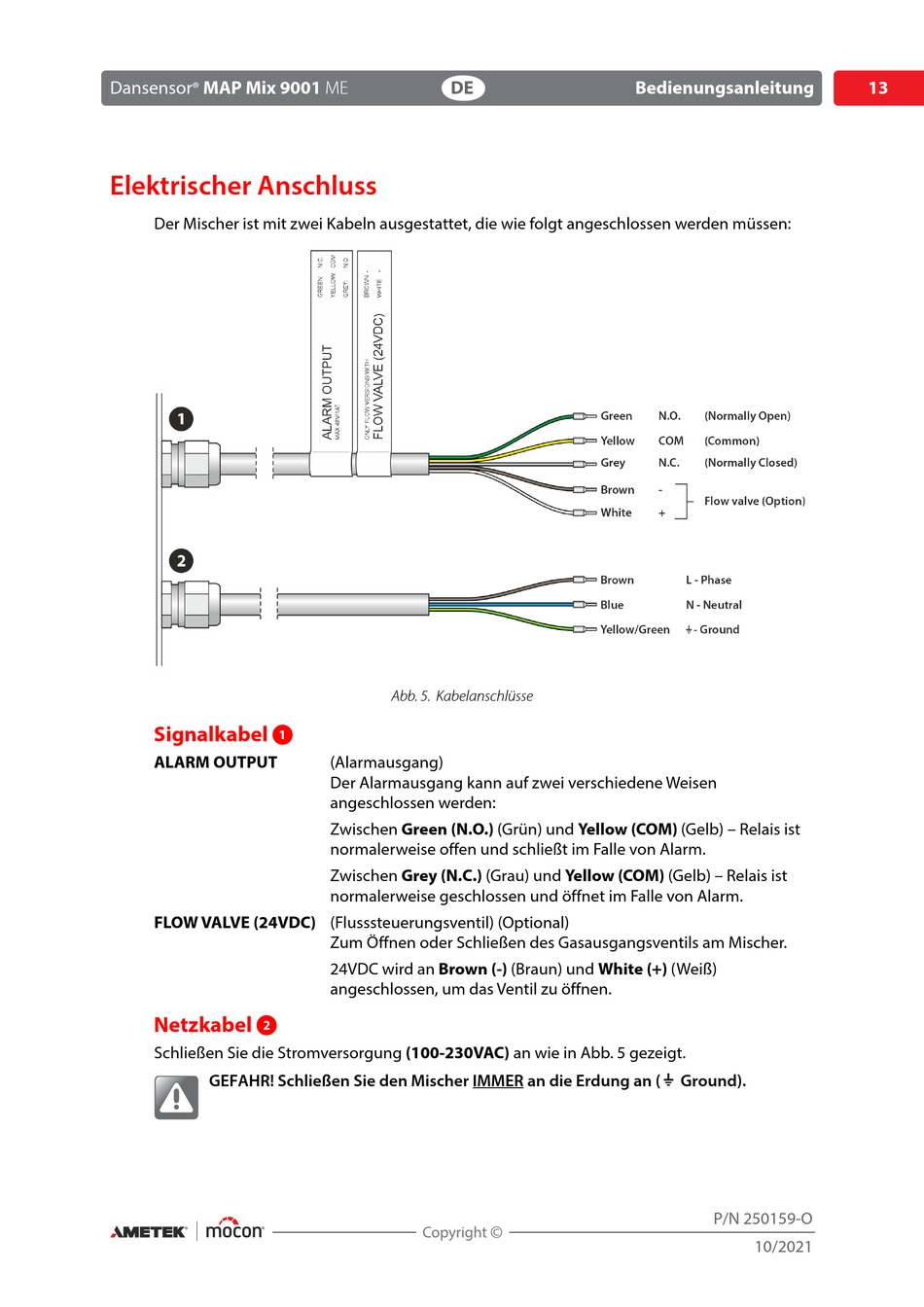

Abb. 5. Kabelanschlüsse
(Alarmausgang)
Der Alarmausgang kann auf zwei verschiedene Weisen
angeschlossen werden:
Zwischen Green (N.O.) (Grün) und Yellow (COM) (Gelb) – Relais ist
normalerweise offen und schließt im Falle von Alarm.
Zwischen Grey (N.C.) (Grau) und Yellow (COM) (Gelb) – Relais ist
normalerweise geschlossen und öffnet im Falle von Alarm.
Zum Öffnen oder Schließen des Gasausgangsventils am Mischer.
24VDC wird an Brown (-) (Braun) und White (+) (Weiß)
angeschlossen, um das Ventil zu öffnen.
Bedienungsanleitung
Ground).
P/N 250159-O
10/2021
13
