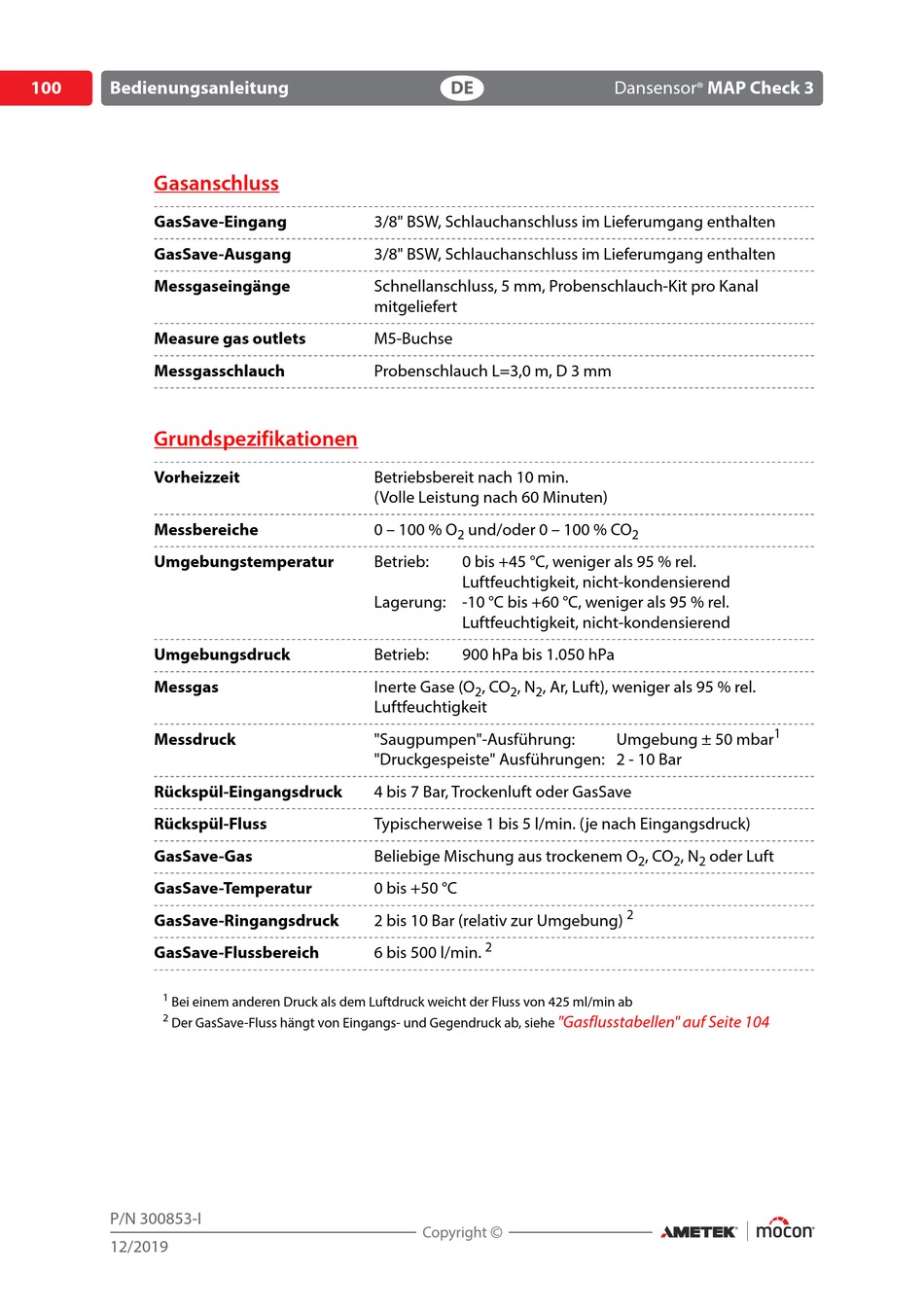

100 Bedienungsanleitung

Gasanschluss

GasSave-Eingang
GasSave-Ausgang
Messgaseingänge
Measure gas outlets
Messgasschlauch

Grundspezifikationen

Vorheizzeit
Messbereiche
Umgebungstemperatur
Umgebungsdruck
Messgas
Messdruck
Rückspül-Eingangsdruck
Rückspül-Fluss
GasSave-Gas
GasSave-Temperatur
GasSave-Ringangsdruck
GasSave-Flussbereich

1
Bei einem anderen Druck als dem Luftdruck weicht der Fluss von 425 ml/min ab
2
Der GasSave-Fluss hängt von Eingangs- und Gegendruck ab, siehe
P/N 300853-I
12/2019
DE
3/8" BSW, Schlauchanschluss im Lieferumgang enthalten
3/8" BSW, Schlauchanschluss im Lieferumgang enthalten
Schnellanschluss, 5 mm, Probenschlauch-Kit pro Kanal
mitgeliefert
M5-Buchse
Probenschlauch L=3,0 m, D 3 mm
Betriebsbereit nach 10 min.
(Volle Leistung nach 60 Minuten)
0 – 100 % O und/oder 0 – 100 % CO
2
Betrieb: 0 bis +45 °C, weniger als 95 % rel.
Luftfeuchtigkeit, nicht-kondensierend
Lagerung: -10 °C bis +60 °C, weniger als 95 % rel.
Luftfeuchtigkeit, nicht-kondensierend
Betrieb: 900 hPa bis 1.050 hPa
Inerte Gase (O , CO , N , Ar, Luft), weniger als 95 % rel.
2 2 2
Luftfeuchtigkeit
"Saugpumpen"-Ausführung:
"Druckgespeiste" Ausführungen: 2 - 10 Bar
4 bis 7 Bar, Trockenluft oder GasSave
Typischerweise 1 bis 5 l/min. (je nach Eingangsdruck)
Beliebige Mischung aus trockenem O
0 bis +50 °C
2 bis 10 Bar (relativ zur Umgebung)
2
6 bis 500 l/min.
Dansensor MAP Check 3
®
2
Umgebung ± 50 mbar
, CO , N oder Luft
2 2 2
2
"Gasflusstabellen" auf Seite 104
