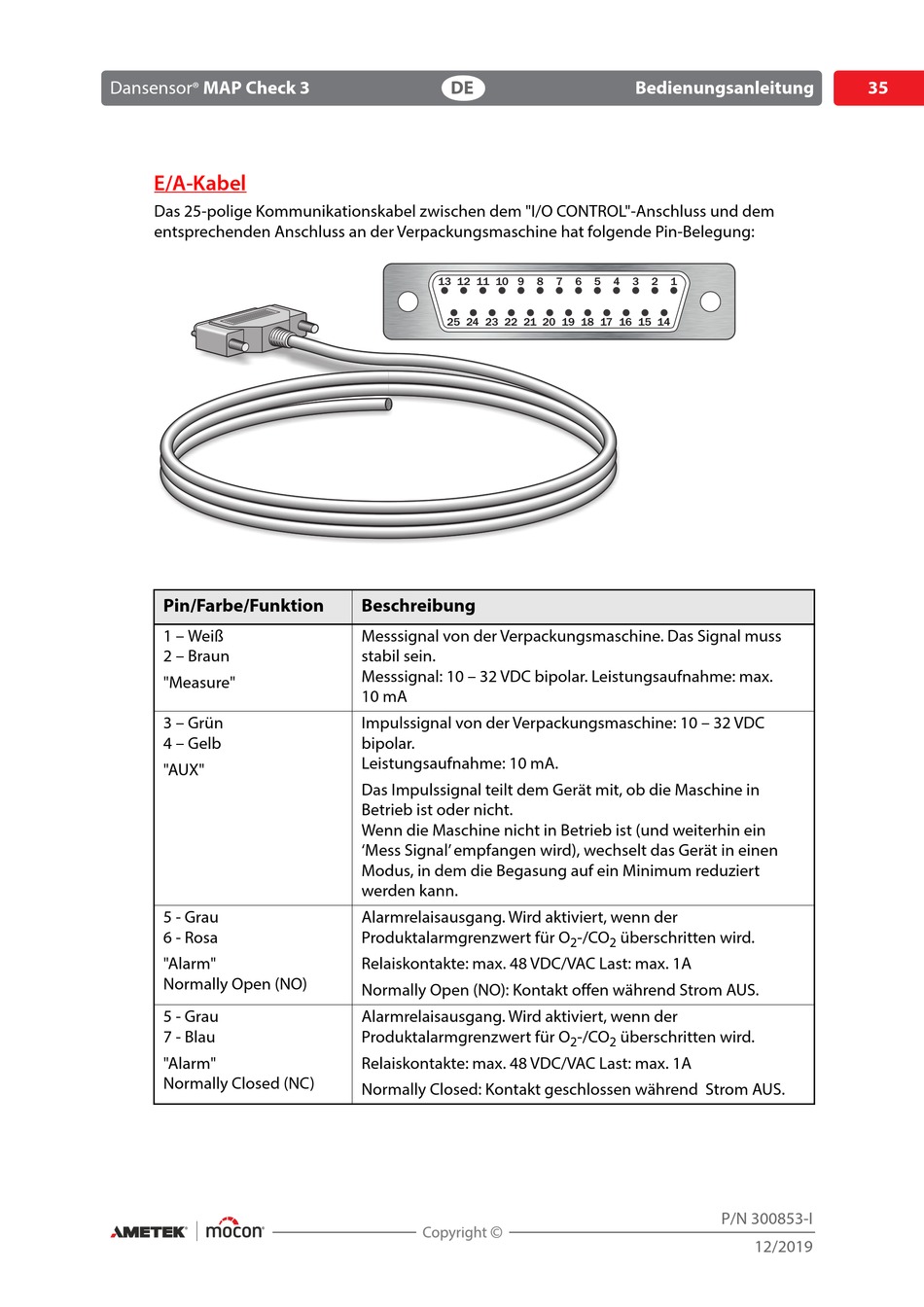

E/A-Kabel

Das 25-polige Kommunikationskabel zwischen dem "I/O CONTROL"-Anschluss und dem
entsprechenden Anschluss an der Verpackungsmaschine hat folgende Pin-Belegung:
Pin/Farbe/Funktion
1 – Weiß
2 – Braun
"Measure"
3 – Grün
4 – Gelb
"AUX"
5 - Grau
6 - Rosa
"Alarm"
Normally Open (NO)
5 - Grau
7 - Blau
"Alarm"
Normally Closed (NC)
DE
13 12 11 10 9
25 24 23 22 21

Beschreibung

Messsignal von der Verpackungsmaschine. Das Signal muss
stabil sein.
Messsignal: 10 – 32 VDC bipolar. Leistungsaufnahme: max.
10 mA
Impulssignal von der Verpackungsmaschine: 10 – 32 VDC
bipolar.
Leistungsaufnahme: 10 mA.
Das Impulssignal teilt dem Gerät mit, ob die Maschine in
Betrieb ist oder nicht.
Wenn die Maschine nicht in Betrieb ist (und weiterhin ein
'Mess Signal' empfangen wird), wechselt das Gerät in einen
Modus, in dem die Begasung auf ein Minimum reduziert
werden kann.
Alarmrelaisausgang. Wird aktiviert, wenn der
Produktalarmgrenzwert für O
Relaiskontakte: max. 48 VDC/VAC Last: max. 1A
Normally Open (NO): Kontakt offen während Strom AUS.
Alarmrelaisausgang. Wird aktiviert, wenn der
Produktalarmgrenzwert für O
Relaiskontakte: max. 48 VDC/VAC Last: max. 1A
Normally Closed: Kontakt geschlossen während Strom AUS.
Bedienungsanleitung
8 7 6 5 4 3 2 1
20 19 18 17 16 15 14
-/CO überschritten wird.
2 2
-/CO überschritten wird.
2 2
35
