2. Einleitung

Dansensor® MAP Check 3
Dansensor® MAP Check 3 ist ein Online-Gasanalysator, der hauptsächlich für den Einsatz in
der Schutzgasverpackungsindustrie bei der Lebensmittelverpackung gedacht ist. Das Gerät
misst hauptsächlich den O
dieser Messungen den Benutzer alarmieren, falls der Gasgehalt bestimmte Sollwerte erreicht
bzw. kann Prozesse stoppen, falls bestimmte Sollwerte überschritten werden.
"Druckgespeiste" oder "Saugpumpen"-Ausführung
Der Dansensor® MAP Check 3 ist in "druckgespeister" und in "Saugpumpen"-Ausführung
lieferbar. Die "Saugpumpen"-Ausführung verfügt über eine integrierte Pumpe, die das
Probegas aus der Gasleitung saugt. Die "druckgespeiste" Ausführung wurde insbesondere für
die Messung von Gaskonzentrationen in einem Puffertank oder an einem Gasmischerauslass
entwickelt. Von daher wird das Gas lediglich vom Druck in der Gasleitung in das Gerät
eingespeist.
Detailliertere Angaben zu den "druckgespeisten" und "Saugpumpen"-Ausführungen finden
Sie unter "Flussverlauf" auf Seite
Jede Dansensor® MAP Check 3-Ausführung kann je nach Bedürfnis in verschiedenen
Varianten konfiguriert werden.
"Black-Box-" und eigenständige Version
Die eigenständigen Geräte sind mit einem 5-Zoll Touch Screen ausgestattet, von welchem aus
Geräteeinstellungen vorgenommen werden und auf welchem laufend die Messergebnisse
angezeigt werden.
Die "Black-Box"-Version verfügt über keine Benutzerschaltfläche und ist speziell für eine
kostengünstige automatisierte Maschinensteuerung ausgelegt. Die "Black-Box"-Version kann
nur von der Verpackungsmaschine gesteuert werden.
Bitte beachten Sie, dass die "druckgespeiste" Ausführung nur als eigenständige Version
lieferbar ist.

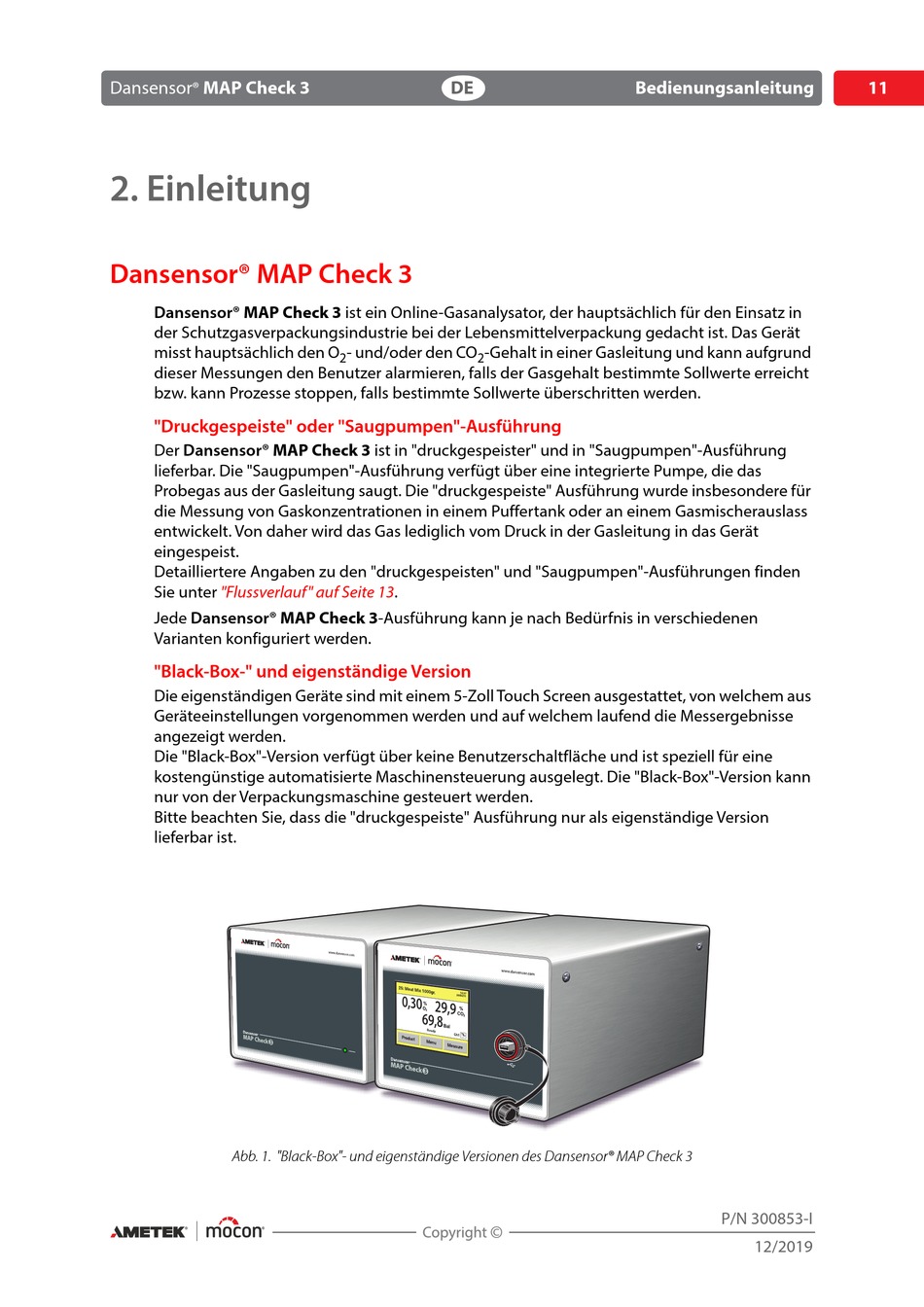

Abb. 1. "Black-Box"- und eigenständige Versionen des Dansensor® MAP Check 3
DE
- und/oder den CO -Gehalt in einer Gasleitung und kann aufgrund
2 2
13.
