Dansensor MAP Check 3
®

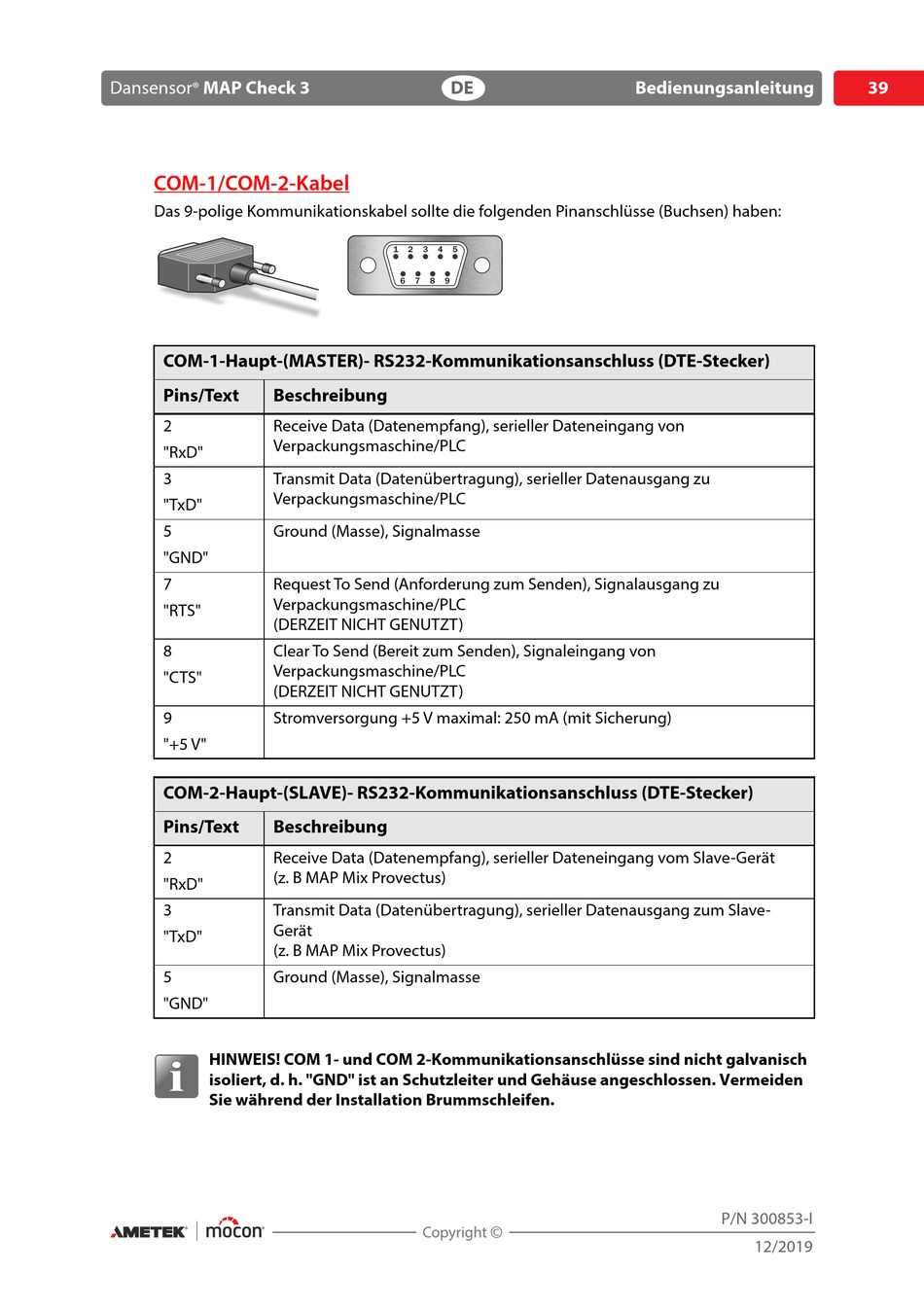

COM-1/COM-2-Kabel

Das 9-polige Kommunikationskabel sollte die folgenden Pinanschlüsse (Buchsen) haben:
COM-1-Haupt-(MASTER)- RS232-Kommunikationsanschluss (DTE-Stecker)
Pins/Text Beschreibung
2 Receive Data (Datenempfang), serieller Dateneingang von
Verpackungsmaschine/PLC
"RxD"
3 Transmit Data (Datenübertragung), serieller Datenausgang zu
Verpackungsmaschine/PLC
"TxD"
5 Ground (Masse), Signalmasse
"GND"
7 Request To Send (Anforderung zum Senden), Signalausgang zu
Verpackungsmaschine/PLC
"RTS"
(DERZEIT NICHT GENUTZT)
8 Clear To Send (Bereit zum Senden), Signaleingang von
Verpackungsmaschine/PLC
"CTS"
(DERZEIT NICHT GENUTZT)
9 Stromversorgung +5 V maximal: 250 mA (mit Sicherung)
"+5 V"
COM-2-Haupt-(SLAVE)- RS232-Kommunikationsanschluss (DTE-Stecker)
Pins/Text Beschreibung
2 Receive Data (Datenempfang), serieller Dateneingang vom Slave-Gerät
(z. B MAP Mix Provectus)
"RxD"
3 Transmit Data (Datenübertragung), serieller Datenausgang zum Slave-
Gerät
"TxD"
(z. B MAP Mix Provectus)
5 Ground (Masse), Signalmasse
"GND"
HINWEIS! COM 1- und COM 2-Kommunikationsanschlüsse sind nicht galvanisch
isoliert, d. h. "GND" ist an Schutzleiter und Gehäuse angeschlossen. Vermeiden
Sie während der Installation Brummschleifen.
DE
1 2 3 4 5
6 7 8 9
