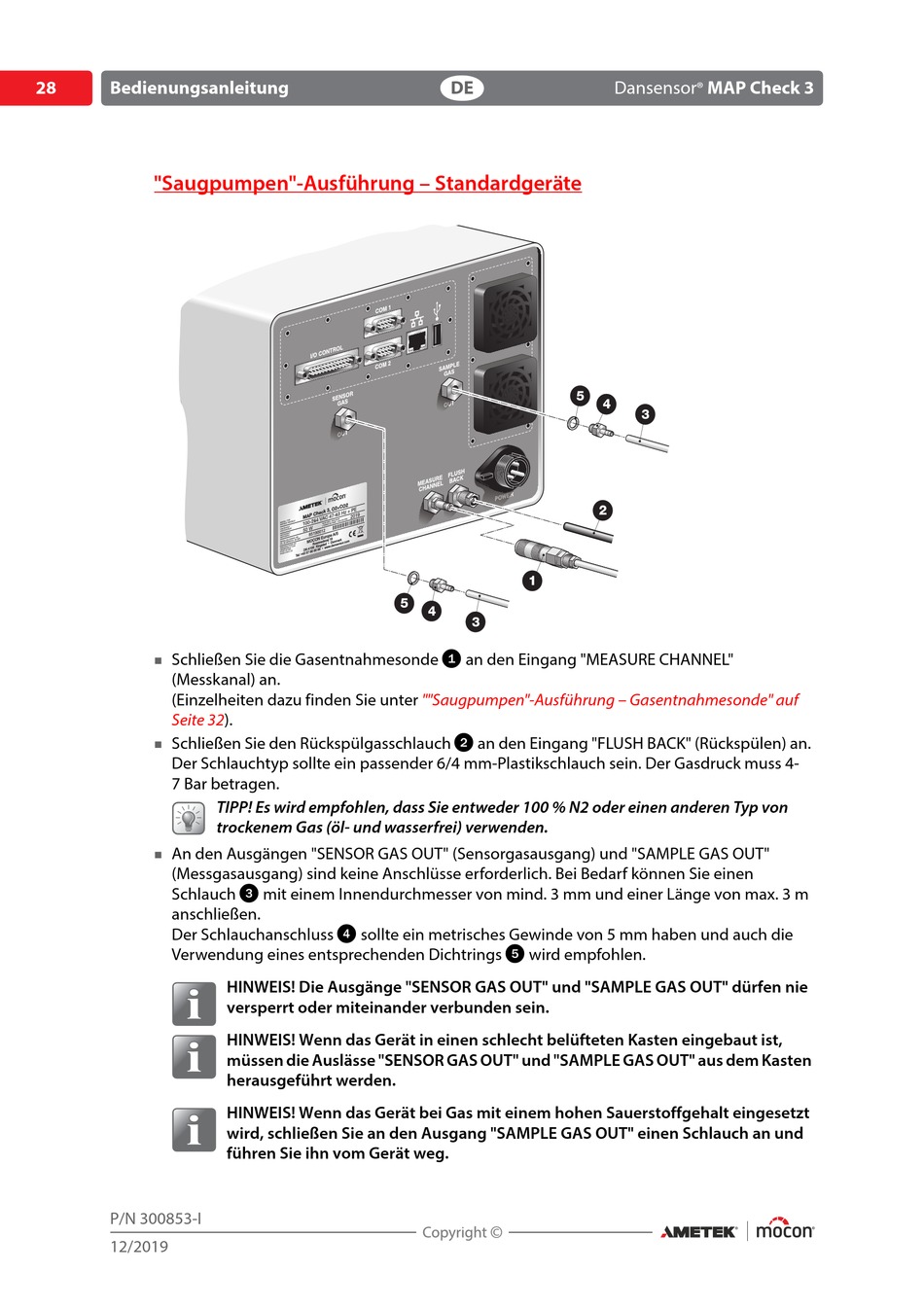

"Saugpumpen"-Ausführung – Standardgeräte
Schließen Sie die Gasentnahmesonde

(Messkanal) an.
(Einzelheiten dazu finden Sie unter
Seite 32).
Schließen Sie den Rückspülgasschlauch

Der Schlauchtyp sollte ein passender 6/4 mm-Plastikschlauch sein. Der Gasdruck muss 4-
7 Bar betragen.
An den Ausgängen "SENSOR GAS OUT" (Sensorgasausgang) und "SAMPLE GAS OUT"

(Messgasausgang) sind keine Anschlüsse erforderlich. Bei Bedarf können Sie einen
Schlauch
anschließen.
Der Schlauchanschluss
Verwendung eines entsprechenden Dichtrings
P/N 300853-I
12/2019
TIPP! Es wird empfohlen, dass Sie entweder 100 % N2 oder einen anderen Typ von
trockenem Gas (öl- und wasserfrei) verwenden.

mit einem Innendurchmesser von mind. 3 mm und einer Länge von max. 3 m

sollte ein metrisches Gewinde von 5 mm haben und auch die
HINWEIS! Die Ausgänge "SENSOR GAS OUT" und "SAMPLE GAS OUT" dürfen nie
versperrt oder miteinander verbunden sein.
HINWEIS! Wenn das Gerät in einen schlecht belüfteten Kasten eingebaut ist,
müssen die Auslässe "SENSOR GAS OUT" und "SAMPLE GAS OUT" aus dem Kasten
herausgeführt werden.
HINWEIS! Wenn das Gerät bei Gas mit einem hohen Sauerstoffgehalt eingesetzt
wird, schließen Sie an den Ausgang "SAMPLE GAS OUT" einen Schlauch an und
führen Sie ihn vom Gerät weg. 
DE

an den Eingang "MEASURE CHANNEL"
""Saugpumpen"-Ausführung – Gasentnahmesonde" auf

an den Eingang "FLUSH BACK" (Rückspülen) an.

wird empfohlen.
