CYBEX 525AT Arc Trainer Bedienungsanleitung Seite 17

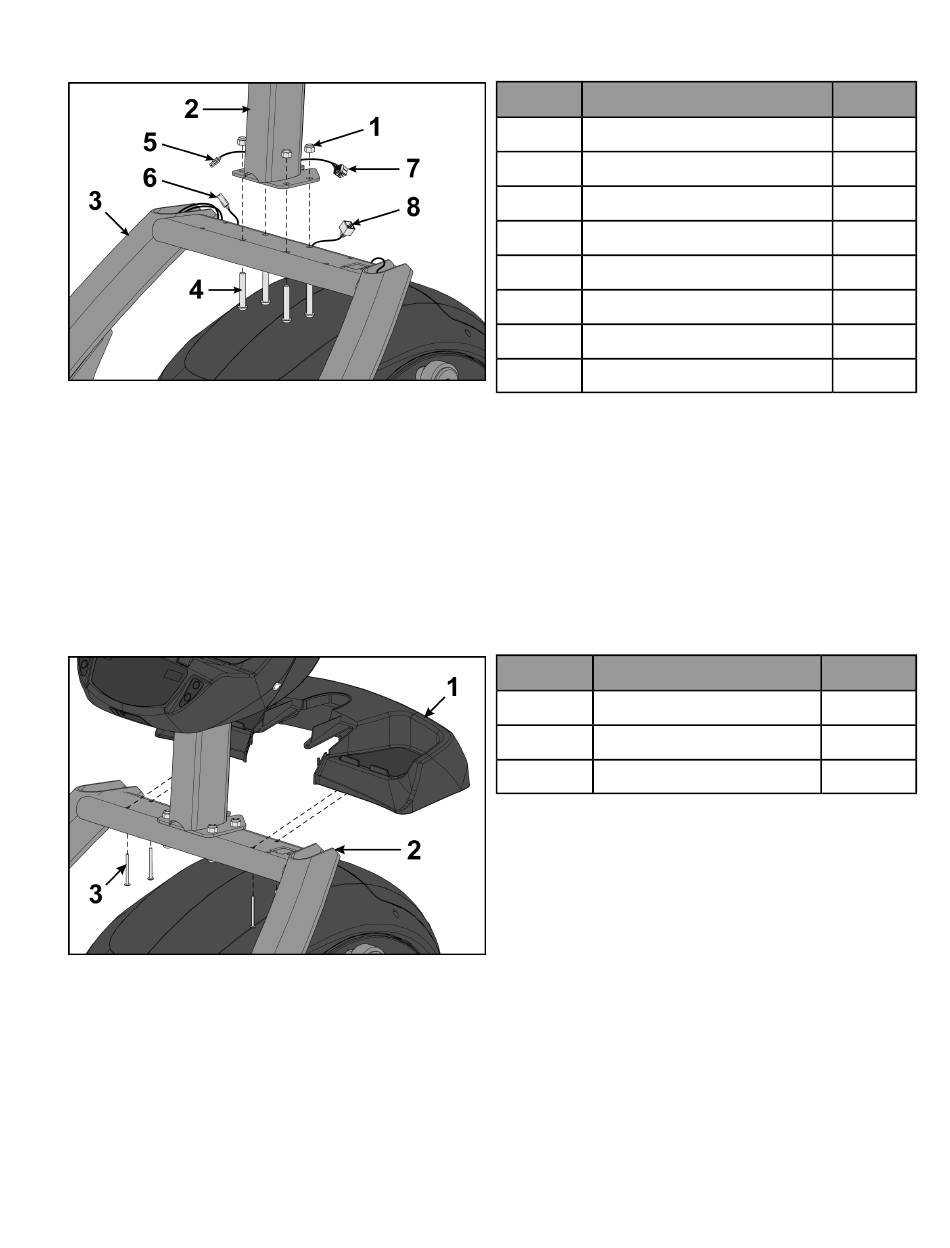

Installieren Sie die Konsolenbauteile
1. Die Konsole auf dem Rahmen in Position bringen. Klemmen Sie nicht die Kabel ein, wenn Sie die Konsole
unten ansetzen.
2. Die vier Schraubbolzen in den Rahmen und die Konsole stecken (von unten).
3. Schrauben Sie die vier Klemmmuttern auf die Schrauben per Hand.
4. Ziehen Sie die vier Schrauben und Klemmmuttern mit einem 7/32" Inbusschlüssel und einem 9/16"
Gabelschlüssel fest.
5. Schließen Sie das untere Anzeigenkabel an das untere Herzfrequenzkabel an.
6. Schließen Sie das obere Anzeigenkabel an das untere Anzeigenkabel an.
Montieren Sie die Basis der Zubehörablage
1. Platzieren Sie die Basis der Zubehörablage in der richtigen Position auf dem Basisbauteil.
2. Installieren Sie die vier Schrauben mit einem kurzen Kreuzschlitzschraubendreher.
Montieren Sie das Oberteil der Zubehörablage
Befestigen Sie das Oberteil der Zubehörablage mit Schrauben an der Basis der Zubehörablage, benutzen Sie
hierzu einen kurzen Kreuzschlitzschraubendreher.
Artikel
1
2
3
4
5 Oberes Herzfrequenzkabel
6 Unteres Herzfrequenzkabel
7
8
Artikel
1
2
3
Seite 17 von 56
Beschreibung
Kontermuttern
Konsole
Rahmen
Bolzen
Oberes Displaykabel
Unteres Displaykabel
Beschreibung
Zubehörablage-Basis
Hauptrahmen
Schrauben
Menge
4
1
1
4
1
1
1
1
Menge
1
1
4
