CYBEX 525AT Arc Trainer Bedienungsanleitung Seite 20

7. Entfernen Sie eine Schraube und eine Beilagscheibe von dem rechten Griffbauteil mit Hilfe von zwei 7/32"
Inbusschlüsseln.
8. Schieben Sie das Drehzapfenstiftbauteil heraus und entfernen sie das rechte Griffbauteil.
9. Drehen Sie das rechte Griffbauteil um 180 °.
10. Tragen Sie Loctite auf die Gewinde im Drehzapfenstift und der Schraube auf.
11. Platzieren das rechte Griffbauteil in der richtigen Positione, und schieben Sie das Drehzapfenstiftbauteil zurück
an seinen Platz.
12. Montieren Sie Schraube und Beilagscheibe am rechten Griffbauteil mit Hilfe von zwei 7/32" Inbusschlüsseln.
Montage der linken Verbindungsstange
1. Drehen Sie das linke Griffbauteil nach oben und schieben Sie die linke Verbindungsstange auf den linken Arm.
2. Geben Sie einen Tropfen Loctite auf die Schraube.
3. Montieren Sie die Schraube, Beilagscheibe Abdeckung der Verbindungsstange und den Flanschabstandhalter
mit einem 3/16" Inbusschlüssel.
4. Ziehen Sie die Schraube auf ein Minimum von 90 in-lbs an.
Montieren Sie die rechte Verbindungsstange
1. Drehen Sie das rechte Griffbauteil nach oben und schieben Sie die linke Verbindungsstange auf den linken
Arm.
Artikel
1
2
3
4
Artikel
1
2
3
4
5
6
7
Seite 20 von 56

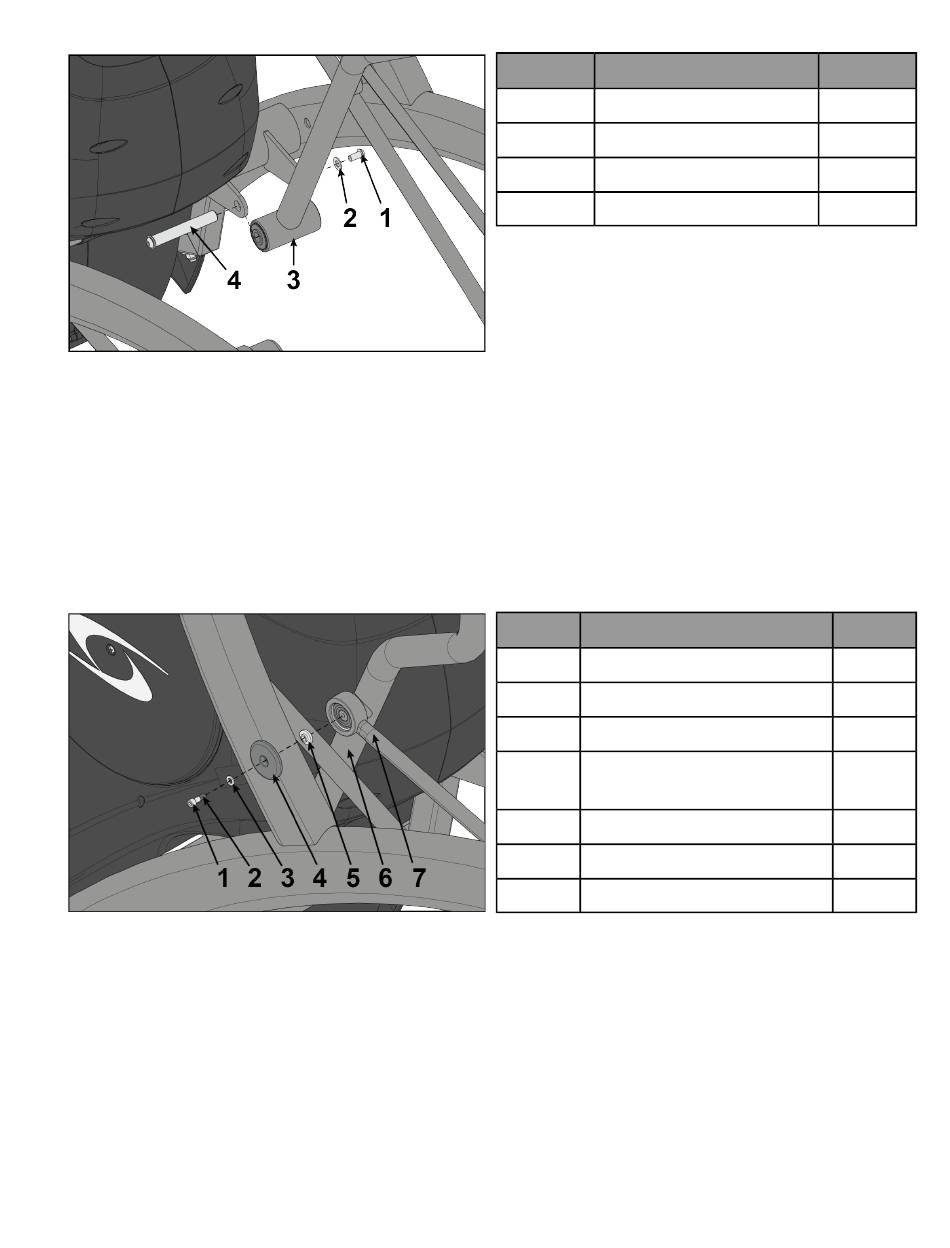

Beschreibung
Unterlegscheibe
Schraube
Griff rechts
Drehachse
Beschreibung
Schraube
Loctite
Unterlegscheibe
Abdeckkappe der
Verbindungsstange
Flanschabstandhalter
Arm links
Verbindungsstange links
Menge
1
1
1
1
Menge
1
1
1
1
1
1
1
