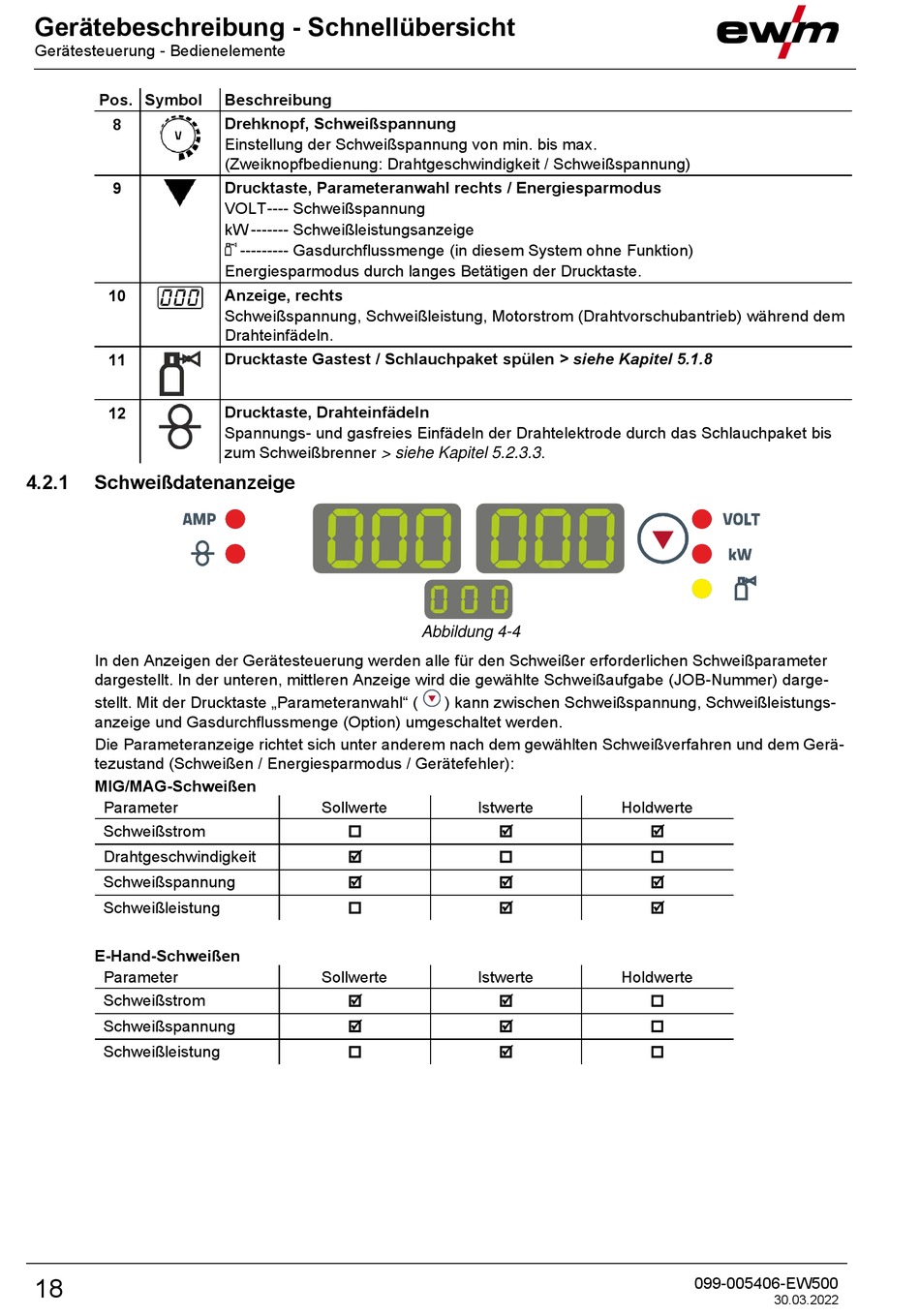

Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
Pos. Symbol
8
9
10
11
12
4.2.1 Schweißdatenanzeige
In den Anzeigen der Gerätesteuerung werden alle für den Schweißer erforderlichen Schweißparameter
dargestellt. In der unteren, mittleren Anzeige wird die gewählte Schweißaufgabe (JOB-Nummer) darge-
stellt. Mit der Drucktaste „Parameteranwahl" (
anzeige und Gasdurchflussmenge (Option) umgeschaltet werden.
Die Parameteranzeige richtet sich unter anderem nach dem gewählten Schweißverfahren und dem Gerä-
tezustand (Schweißen / Energiesparmodus / Gerätefehler):
MIG/MAG-Schweißen
Parameter
Schweißstrom
Drahtgeschwindigkeit
Schweißspannung
Schweißleistung
E-Hand-Schweißen
Parameter
Schweißstrom
Schweißspannung
Schweißleistung
18
Beschreibung 0
Drehknopf, Schweißspannung
Einstellung der Schweißspannung von min. bis max.
(Zweiknopfbedienung: Drahtgeschwindigkeit / Schweißspannung)
Drucktaste, Parameteranwahl rechts / Energiesparmodus
VOLT ---- Schweißspannung
kW ------- Schweißleistungsanzeige
--------- Gasdurchflussmenge (in diesem System ohne Funktion)
Energiesparmodus durch langes Betätigen der Drucktaste.
Anzeige, rechts
Schweißspannung, Schweißleistung, Motorstrom (Drahtvorschubantrieb) während dem
Drahteinfädeln.
Drucktaste Gastest / Schlauchpaket spülen > siehe Kapitel 5.1.8
Drucktaste, Drahteinfädeln
Spannungs- und gasfreies Einfädeln der Drahtelektrode durch das Schlauchpaket bis
zum Schweißbrenner > siehe Kapitel 5.2.3.3.
Sollwerte




Sollwerte



Abbildung 4-4
) kann zwischen Schweißspannung, Schweißleistungs-
Istwerte




Istwerte



Holdwerte




Holdwerte



