Betriebsanleitung
Schweißgerät

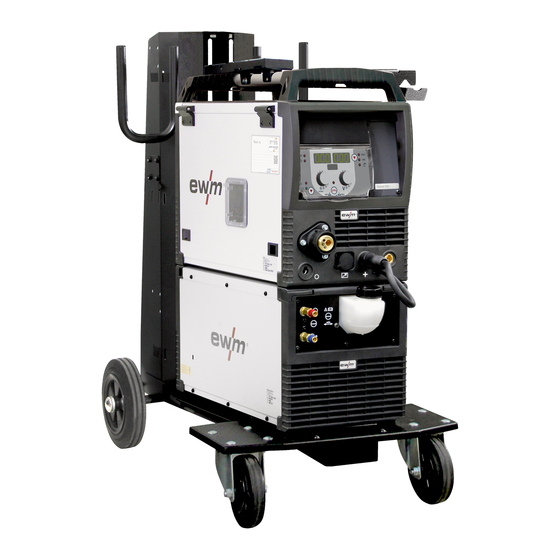

Taurus 355 Basic TKM
DE
099-005406-EW500
Zusätzliche Systemdokumente beachten!
30.03.2022

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EWM Taurus 355 Basic TKM

Inhaltszusammenfassung für EWM Taurus 355 Basic TKM

  • Seite 1 Betriebsanleitung Schweißgerät Taurus 355 Basic TKM 099-005406-EW500 Zusätzliche Systemdokumente beachten! 30.03.2022...

  • Seite 2: Allgemeine Hinweise

    Daher übernehmen wir keinerlei Verantwortung und Haftung für Verluste, Schäden oder Kos- ten, die sich aus fehlerhafter Installation, unsachgemäßen Betrieb sowie falscher Verwendung und War- tung ergeben oder in irgendeiner Weise damit zusammenhängen. © EWM AG Dr. Günter-Henle-Straße 8 56271 Mündersbach Germany Tel: +49 2680 181-0, Fax: -244 E-Mail: info@ewm-group.com...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Hinweise zum Gebrauch dieser Dokumentation Inhaltsverzeichnis 1 Inhaltsverzeichnis .......................... 3 2 Zu Ihrer Sicherheit ......................... 5 Hinweise zum Gebrauch dieser Dokumentation ..............5 Symbolerklärung ........................6 Sicherheitsvorschriften......................7 Transport und Aufstellen ...................... 10 3 Bestimmungsgemäßer Gebrauch....................12 Anwendungsbereich ......................12 3.1.1 Garantie ........................
  • Seite 4 Checkliste zur Störungsbeseitigung ..................54 Fehlermeldungen (Stromquelle)................... 55 Schweißparameterabgleich....................57 Kühlmittelkreislauf entlüften ....................58 8 Technische Daten ......................... 59 Taurus 355 Basic TKM ......................59 9 Zubehör ............................60 Schweißbrennerkühlung ...................... 60 9.1.1 Kühlflüssigkeit - Typ blueCool ................60 9.1.2 Kühlflüssigkeit - Typ KF ..................

  • Seite 5: Zu Ihrer Sicherheit

    Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Dokumentation Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Dokumentation GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar bevor- stehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol.

  • Seite 6: Symbolerklärung

    Zu Ihrer Sicherheit Symbolerklärung Symbolerklärung Symbol Beschreibung Symbol Beschreibung betätigen und loslassen (tippen/tas- Technische Besonderheiten beachten ten) Gerät ausschalten loslassen Gerät einschalten betätigen und halten falsch/ungültig schalten richtig/gültig drehen Eingang Zahlenwert/einstellbar Navigieren Signalleuchte leuchtet grün Ausgang Signalleuchte blinkt grün Zeitdarstellung Signalleuchte leuchtet rot (Beispiel: 4s warten/betätigen) Unterbrechung in der Menüdarstellung...

  • Seite 7: Sicherheitsvorschriften

    Zu Ihrer Sicherheit Sicherheitsvorschriften Sicherheitsvorschriften WARNUNG Unfallgefahr bei Außerachtlassung der Sicherheitshinweise! Nichtbeachtung der Sicherheitshinweise kann lebensgefährlich sein! • Sicherheitshinweise dieser Anleitung sorgfältig lesen! • Unfallverhütungsvorschriften und länderspezifische Bestimmungen beachten! • Personen im Arbeitsbereich auf die Einhaltung der Vorschriften hinweisen! Verletzungsgefahr durch elektrische Spannung! Elektrische Spannungen können bei Berührungen zu lebensgefährlichen Stromschlägen und Verbrennungen führen.
  • Seite 8 Zu Ihrer Sicherheit Sicherheitsvorschriften WARNUNG Verletzungsgefahr durch ungeeignete Kleidung! Strahlung, Hitze, und elektrische Spannung sind unvermeidbare Gefahrenquellen wäh- rend dem Lichtbogenschweißen. Der Anwender ist mit einer vollständigen, persönli- chen Schutzausrüstung (PSA) auszurüsten. Folgenden Risiken muss die Schutzausrüs- tung entgegenwirken: • Atemschutz, gegen gesundheitsgefährdende Stoffe und Gemische (Rauchgase und Dämpfe) oder geeignete Maßnahmen (Absaugung etc.) treffen.
  • Seite 9 Zu Ihrer Sicherheit Sicherheitsvorschriften VORSICHT Rauch und Gase! Rauch und Gase können zu Atemnot und Vergiftungen führen! Weiterhin können sich Lösungsmitteldämpfe (chlorierter Kohlenwasserstoff) durch die ultraviolette Strahlung des Lichtbogens in giftiges Phosgen umwandeln! • Für ausreichend Frischluft sorgen! • Lösungsmitteldämpfe vom Strahlungsbereich des Lichtbogens fernhalten! •...

  • Seite 10: Transport Und Aufstellen

    Zu Ihrer Sicherheit Transport und Aufstellen VORSICHT Elektromagnetische Felder! Durch die Stromquelle können elektrische oder elektromagnetische Felder entstehen, welche elektronische Anlagen wie EDV-, CNC-Geräte, Telekommunikationsleitungen, Netz-, Signalleitungen und Herzschrittmacher in ihrer Funktion beeinträchtigen können. • Wartungsvorschriften einhalten > siehe Kapitel 6.2! •...
  • Seite 11 Zu Ihrer Sicherheit Transport und Aufstellen VORSICHT Unfallgefahr durch Versorgungsleitungen! Beim Transport können nicht getrennte Versorgungsleitungen (Netzleitungen, Steuerlei- tungen, etc.) Gefahren verursachen, wie z. B. angeschlossene Geräte umkippen und Personen schädigen! • Versorgungsleitungen vor dem Transport trennen! Kippgefahr! Beim Verfahren und Aufstellen kann das Gerät kippen, Personen verletzen oder beschä- digt werden.

  • Seite 12: Bestimmungsgemäßer Gebrauch

    3.1.1 Garantie Weitere Informationen entnehmen Sie bitte der beiliegenden Broschüre "Warranty registration" sowie un- serer Information zu Garantie, Wartung und Prüfung auf www.ewm-group.com 3.1.2 Konformitätserklärung Dieses Produkt entspricht in seiner Konzeption und Bauart den auf der Erklärung aufgeführten EU-Richtlinien. Dem Produkt liegt eine spezifische Konformitätserklärung im Original bei.

  • Seite 13: Teil Der Gesamtdokumentation

    Bestimmungsgemäßer Gebrauch Anwendungsbereich 3.1.6 Teil der Gesamtdokumentation Dieses Dokument ist Teil der Gesamtdokumentation und nur in Verbindung mit allen Teil-Dokumenten gültig! Betriebsanleitungen sämtlicher Systemkomponenten, insbesondere die Sicherheitshinweise lesen und befolgen! Die Abbildung zeigt das allgemeine Beispiel eines Schweißsystems. Abbildung 3-1 Pos.

  • Seite 14: Gerätebeschreibung - Schnellübersicht

    Gerätebeschreibung - Schnellübersicht Vorderansicht / Rückansicht Gerätebeschreibung - Schnellübersicht Vorderansicht / Rückansicht Abbildung 4-1 099-005406-EW500 30.03.2022...
  • Seite 15 Gerätebeschreibung - Schnellübersicht Vorderansicht / Rückansicht Pos. Symbol Beschreibung Transportgriff Gerätesteuerung > siehe Kapitel 4.2 Anschlussbuchse 19-polig (analog) Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung, Schweiß- brenner, etc.) Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss) Schweißstrom, Schutzgas und Brennertaster integriert Parkbuchse, Polaritätswahlstecker Aufnahme Polaritätswahlstecker beim E-Hand-Schweißen oder Transport. Hauptschalter Gerät ein- oder ausschalten.

  • Seite 16: Bedienelemente Im Gerät

    Gerätebeschreibung - Schnellübersicht Vorderansicht / Rückansicht 4.1.1 Bedienelemente im Gerät Abbildung 4-2 Pos. Symbol Beschreibung Schutzklappe Abdeckung für den Drahtvorschubantrieb und weiteren Bedienelementen. Auf der In- nenseite der Klappe befinden sich je nach Geräteserie weitere Informationsaufkleber zur Bedienung und Wartung des Gerätes. Schiebeverschluss, Verriegelung der Schutzklappe Sichtfenster Drahtspule Kontrolle Drahtvorrat...

  • Seite 17: Gerätesteuerung - Bedienelemente

    Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Gerätesteuerung - Bedienelemente Abbildung 4-3 Pos. Symbol Beschreibung Drucktaste Schweißverfahren J1 --------- MIG/MAG-Schweißen J2 --------- E-Hand-Schweißen J3 --------- Fugenhobeln Anzeige, links Schweißstrom, Drahtgeschwindigkeit Zustandsanzeigen AMP ----- Signalleuchte Anzeige Schweißstrom ---------- Signalleuchte Anzeige Drahtgeschwindigkeit Anzeige, Schweißverfahren J1 --------- MIG/MAG-Schweißen J2 --------- E-Hand-Schweißen J3 --------- Fugenhobeln...

  • Seite 18: Schweißdatenanzeige

    Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Pos. Symbol Beschreibung Drehknopf, Schweißspannung Einstellung der Schweißspannung von min. bis max. (Zweiknopfbedienung: Drahtgeschwindigkeit / Schweißspannung) Drucktaste, Parameteranwahl rechts / Energiesparmodus VOLT ---- Schweißspannung kW ------- Schweißleistungsanzeige --------- Gasdurchflussmenge (in diesem System ohne Funktion) Energiesparmodus durch langes Betätigen der Drucktaste.

  • Seite 19: Aufbau Und Funktion

    Aufbau und Funktion Transport und Aufstellen Aufbau und Funktion WARNUNG Verletzungsgefahr durch elektrische Spannung! Berührung von stromführenden Teilen, z. B. Stromanschlüsse, kann lebensgefährlich sein! • Sicherheitshinweise auf den ersten Seiten der Betriebsanleitung beachten! • Inbetriebnahme ausschließlich durch Personen, die über entsprechende Kenntnisse im Umgang mit Stromquellen verfügen! •...

  • Seite 20: Werkstückleitung, Allgemein

    Aufbau und Funktion Transport und Aufstellen 5.1.3 Werkstückleitung, Allgemein VORSICHT Verbrennungsgefahr durch unsachgemäßen Schweißstromanschluss! Durch nicht verriegelte Schweißstromstecker (Geräteanschlüsse) oder Verschmutzun- gen am Werkstückanschluss (Farbe, Korrosion) können sich diese Verbindungsstellen und Leitungen erhitzen und bei Berührung zu Verbrennungen führen! • Schweißstromverbindungen täglich prüfen und ggf.

  • Seite 21: Hinweise Zum Verlegen Von Schweißstromleitungen

    Aufbau und Funktion Transport und Aufstellen 5.1.5 Hinweise zum Verlegen von Schweißstromleitungen • Unsachgemäß verlegte Schweißstromleitungen können Störungen (Flackern) des Lichtbogens hervor- rufen! • Werkstückleitung und Schlauchpacket von Schweißstromquellen ohne HF-Zündeinrichtung (MIG/MAG) möglichst lange, eng aneinander liegend, parallel führen. • Werkstückleitung und Schlauchpacket von Schweißstromquellen mit HF-Zündeinrichtung (WIG) lange parallel, in einem Abstand von ca.

  • Seite 22: Vagabundierende Schweißströme

    Aufbau und Funktion Transport und Aufstellen 5.1.6 Vagabundierende Schweißströme WARNUNG Verletzungsgefahr durch vagabundierende Schweißströme! Durch vagabundierende Schweißströme können Schutzleiter zerstört, Geräte und elekt- rische Einrichtungen beschädigt werden, Bauteile überhitzen und in der Folge Brände entstehen. • Regelmäßig alle Schweißstromverbindungen auf festen Sitz und elektrisch einwandfreien Anschluss kontrollieren.

  • Seite 23: Netzanschluss

    Aufbau und Funktion Transport und Aufstellen 5.1.7 Netzanschluss GEFAHR Gefahren durch unsachgemäßen Netzanschluss! Unsachgemäßer Netzanschluss kann zu Personen- bzw. Sachschäden führen! • Der Anschluss (Netzstecker oder Kabel), die Reparatur oder Spannungsanpassung des Gerätes muss durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw. Landesvorschriften zu erfolgen! •...

  • Seite 24: Schutzgasversorgung

    Aufbau und Funktion Transport und Aufstellen 5.1.8 Schutzgasversorgung WARNUNG Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen! Nicht ordnungsgemäße oder unzureichende Befestigung von Schutz- gasflaschen kann zu schweren Verletzungen führen! • Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit Sicherungselementen (Kette / Gurt) sichern! •...

  • Seite 25: Anschluss Schutzgasschlauch

    Aufbau und Funktion Transport und Aufstellen 5.1.8.2 Anschluss Schutzgasschlauch Abbildung 5-8 Pos. Symbol Beschreibung Schutzgasflasche/Druckminderer Anschlussgewinde - G¼" Schutzgasanschluss (Eingang) • Gasschlauchanschluss am Schutzgasanschluss (Eingang) des Gerätes gasdicht festschrauben. 5.1.8.3 Einstellung Schutzgasmenge Sowohl eine zu geringe als auch eine zu hohe Schutzgaseinstellung kann Luft ans Schweißbad bringen und in der Folge zu Porenbildung führen.

  • Seite 26: Gastest

    Aufbau und Funktion Transport und Aufstellen 5.1.8.4 Gastest Abbildung 5-9 5.1.8.5 Schlauchpaket spülen 300s Abbildung 5-10 099-005406-EW500 30.03.2022...

  • Seite 27: Schweißbrennerhalter

    Aufbau und Funktion Transport und Aufstellen 5.1.9 Schweißbrennerhalter Der im Folgenden beschriebene Artikel befindet sich im Lieferumfang des Gerätes. Abbildung 5-11 Pos. Symbol Beschreibung Querträger Transportgriff Schweißbrennerhalter Befestigungsschrauben Fächerscheiben • Brennerhalter mit den Befestigungsschrauben am Querträger des Transportgriffs anschrauben. • Schweißbrenner, wie in der Abbildung dargestellt, in den Schweißbrennerhalter einstecken.

  • Seite 28: 5.1.10 Schutzklappe, Gerätesteuerung

    Aufbau und Funktion MIG/MAG-Schweißen 5.1.10 Schutzklappe, Gerätesteuerung Abbildung 5-12 Pos. Symbol Beschreibung Schutzklappe Abdeckklappe Befestigungsarm, Schutzklappe • Rechten Befestigungsarm der Schutzklappe nach rechts drücken und Schutzklappe entnehmen. MIG/MAG-Schweißen 5.2.1 Drahtführung konfektionieren Ab Werk ist der Eurozentralanschluss mit einem Führungsrohr für Schweißbrenner mit Drahtführungs- seele ausgestattet.

  • Seite 29: Anschluss Schweißbrenner Und Werkstückleitung

    Aufbau und Funktion MIG/MAG-Schweißen Vorbereitung zum Anschluss von Schweißbrennern mit Drahtführungsseele: • Kapillarrohr drahtvorschubseitig in Richtung Eurozentralanschluss vorschieben und dort entnehmen. • Führungsrohr der Drahtführungsseele vom Eurozentralanschluss aus einschieben. • Zentralstecker des Schweißbrenners mit noch überlanger Drahtführungsseele vorsichtig in den Euro- zentralanschluss einführen und mit Überwurfmutter verschrauben.
  • Seite 30 Aufbau und Funktion MIG/MAG-Schweißen Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse „-“, die Werkstückleitung an der Schweißstrombuchse „+“ anzuschließen. Hinweise des Elektrodenherstellers beachten! Abbildung 5-15 Pos. Symbol Beschreibung Schweißbrenner Polaritätswahlstecker, Schweißstromkabel...

  • Seite 31: Mig/Mag-Funktionsbrenner

    Aufbau und Funktion MIG/MAG-Schweißen 5.2.2.1 MIG/MAG-Funktionsbrenner Der Brennertaster des MIG-Schweißbrenners dient grundsätzlich dem Starten und Beenden des Schweißvorgangs. Funktionsbrenner verfügen über zusätzliche Bedienelemente zur Einstellung von Drahtgeschwindigkeit und Spannungskorrektur. Schweißbrenner mit nur einem Tastenpaar, einer Wippe oder einem Drehknopf müssen an der Gerätesteuerung entsprechend konfiguriert werden. Hierzu muss der Sonderparameter FRC auf die entsprechende Zubehörkomponente eingestellt werden >...
  • Seite 32 Aufbau und Funktion MIG/MAG-Schweißen Es können Standard Dornspulen D 300 verwendet werden. Zur Verwendung der genormten Korbspulen (DIN 8559) sind Adapter nötig > siehe Kapitel 9. Abbildung 5-17 Pos. Symbol Beschreibung Mitnehmerstift Zur Fixierung der Drahtspule Rändelmutter Zur Fixierung der Drahtspule •...

  • Seite 33: Drahtvorschubrollen Wechseln

    Aufbau und Funktion MIG/MAG-Schweißen 5.2.3.2 Drahtvorschubrollen wechseln Abbildung 5-19 Pos. Symbol Beschreibung Knebel Mit dem Knebel werden die Verschlussbügel der Drahtvorschubrollen fixiert. Verschlussbügel Mit den Verschlussbügeln werden die Drahtvorschubrollen fixiert. Druckeinheit Fixierung der Spanneinheit und Einstellen des Anpressdruckes. Spanneinheit Drahtvorschubrolle siehe Tabelle Übersicht Drahtvorschubrolle •...
  • Seite 34 Aufbau und Funktion MIG/MAG-Schweißen Mangelhafte Schweißergebnisse durch gestörte Drahtförderung! Die Drahtvorschubrollen müssen zu Drahtdurchmesser und Material passen. Zur Unterscheidung sind die Drahtvorschubrollen farbig gekennzeichnet (siehe Tabelle Übersicht Drahtvorschubrollen). Bei Verwendung von Drahtdurchmessern > 1,6 mm muss der Antrieb auf das Drahtführungsset ON WF 2,0-3,2MM EFEED umgerüstet werden > siehe Kapitel 10. Tabelle Übersicht Drahtvorschubrollen: Material Durchmesser...

  • Seite 35: Drahtelektrode Einfädeln

    Aufbau und Funktion MIG/MAG-Schweißen 5.2.3.3 Drahtelektrode einfädeln VORSICHT Verletzungsgefahr durch aus dem Schweißbrenner austretenden Schweißdraht! Der Schweißdraht kann mit hoher Geschwindigkeit aus dem Schweißbrenner austreten und Körperteile sowie Gesicht und Auge verletzen! • Schweißbrenner nie auf den eigenen Körper oder andere Personen richten! Durch ungeeigneten Anpressdruck wird der Verschleiß...

  • Seite 36: Einstellung Spulenbremse

    Aufbau und Funktion MIG/MAG-Schweißen • Der Anpressdruck muss in Abhängigkeit vom verwendeten Zusatzwerkstoff an den Einstellmuttern der Druckeinheiten für jede Seite (Drahteingang / Drahtausgang) getrennt eingestellt werden. Eine Tabelle mit Einstellwerten befindet sich auf einem Aufkleber in der Nähe des Drahtvorschubantriebes: Variante 1: linksseitige Einbaulage Variante 2: rechtsseitige Einbaulage Abbildung 5-21...

  • Seite 37: Schweißaufgabenanwahl

    Aufbau und Funktion MIG/MAG-Schweißen 5.2.4 Schweißaufgabenanwahl Abbildung 5-23 5.2.4.1 Zubehörkomponenten zur Arbeitspunkteinstellung Die Arbeitspunkteinstellung kann auch mit den Zubehörkomponenten • Fernsteller R11 / RG11, • Up-/Down-Brenner mit zwei Wippen (2 U/D) erfolgen. Eine Übersicht an Zubehörkomponenten > siehe Kapitel 9. Nähere Beschreibung der einzelnen Geräte und ihrer Funktionen siehe Betriebsanleitung zum jeweiligen Gerät.

  • Seite 38: Weitere Schweißparameter

    Aufbau und Funktion MIG/MAG-Schweißen 5.2.5 Weitere Schweißparameter ENTER NAVIGATION EXIT Abbildung 5-24 Anzeige Einstellung / Anwahl Korrektur Dynamik • Wert erhöhen > härterer Lichtbogen • Wert verringern > weicherer Lichtbogen Gasvorströmzeit Gasnachströmzeit Drahtrückbrandzeit • ----------- Wert erhöhen > mehr Drahtrückbrand •...

  • Seite 39: Betriebsarten (Funktionsabläufe)

    Aufbau und Funktion MIG/MAG-Schweißen 5.2.6 Betriebsarten (Funktionsabläufe) 5.2.6.1 Zeichen- und Funktionserklärung Symbol Bedeutung Brennertaster betätigen Brennertaster loslassen Brennertaster tippen (kurzes Drücken und Loslassen) Schutzgas strömt Schweißleistung Drahtelektrode wird gefördert Drahteinschleichen Drahtrückbrand Gasvorströmen Gasnachströmen 2-Takt 4-Takt Zeit PSTART Startprogramm Hauptprogramm Endprogramm PEND 099-005406-EW500 30.03.2022...
  • Seite 40 Aufbau und Funktion MIG/MAG-Schweißen 2-Takt-Betrieb Abbildung 5-25 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet, nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt. • Drahtvorschubgeschwindigkeit erhöht sich auf den eingestellten Sollwert. 2.Takt •...

  • Seite 41: Mig/Mag-Standardbrenner

    Aufbau und Funktion MIG/MAG-Schweißen 4-Takt-Betrieb Abbildung 5-26 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet, nachdem die Drahtelektrode auf das Werkstück auftrifft. Schweißstrom fließt. • Umschalten auf vorgewählte Drahtgeschwindigkeit (Hauptprogramm P 2.Takt •...

  • Seite 42: E-Hand-Schweißen

    Aufbau und Funktion E-Hand-Schweißen E-Hand-Schweißen 5.3.1 Anschluss Elektrodenhalter und Werkstückleitung VORSICHT Quetsch- und Verbrennungsgefahr! Beim Stabelektrodenwechsel besteht Quetsch- und Verbrennungsgefahr! • Geeignete, trockene Schutzhandschuhe tragen. • Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um ge- schweißte Werkstücke zu bewegen. Abbildung 5-27 Pos.

  • Seite 43: Schweißaufgabenanwahl

    Aufbau und Funktion E-Hand-Schweißen 5.3.2 Schweißaufgabenanwahl Abbildung 5-28 5.3.3 Arcforce Abbildung 5-29 Einstellung: • Negative Werte: rutile Elektrodentypen • Werte um Null: basische Elektrodentypen • Positive Werte: cellulose Elektrodentypen 5.3.4 Hotstart Für ein sicheres Zünden des Lichtbogens und eine ausreichende Erwärmung auf dem noch kalten Grundwerkstoff zu Beginn des Schweißens sorgt die Funktion Heißstart (Hotstart).

  • Seite 44: Fugenhobeln

    Aufbau und Funktion Fugenhobeln Fugenhobeln 5.4.1 Anschluss Fugenhobel und Werkstückleitung Dokumentationen aller System- bzw. Zubehörkomponenten lesen und beachten! Beim Fugenhobeln brennt zwischen einer Kohleelektrode und dem Werkstück ein Lichtbogen welcher dieses bis zur Schmelzflüssigkeit erhitzt. Dabei wird die flüssige Schmelze mit Druckluft ausgeblasen. Zum Fugenhobeln werden spezielle Elektrodenhalter mit Pressluftanschluss und Kohleelektroden benö- tigt.

  • Seite 45: Schweißaufgabenanwahl

    Aufbau und Funktion Fernsteller 5.4.2 Schweißaufgabenanwahl Abbildung 5-33 Fernsteller Die Fernsteller werden an der 19-poligen Fernstelleranschlussbuchse (analog) betrieben. PC-Schnittstelle Schweißparametersoftware Alle Schweißparameter bequem am PC erstellen und einfach zu einem oder mehreren Schweißgeräten übertragen (Zubehör, Set bestehend aus Software, Interface, Verbindungsleitungen) •...

  • Seite 46: Sonderparameter (Erweiterte Einstellungen)

    Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Sonderparameter (Erweiterte Einstellungen) Sonderparameter (P1 bis Pn) werden zur kundenspezifischen Konfiguration der Gerätefunktionen ver- wendet. Dem Anwender wird somit ein Höchstmaß an Flexibilität zur Optimierung seiner Bedürfnisse überlassen. Diese Einstellungen werden nicht unmittelbar an der Gerätesteuerung vorgenommen, da ein regelmäßi- ges Einstellen der Parameter in der Regel nicht erforderlich ist.

  • Seite 47: Zurücksetzen Auf Werkseinstellung

    Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) 5.7.2 Zurücksetzen auf Werkseinstellung Alle kundenspezifisch gespeicherten Sonderparameter werden durch die Werkseinstellungen ersetzt! RESET Abbildung 5-36 Anzeige Einstellung / Anwahl Initialisierung beendet Alle kundenspezifisch gespeicherten Schweißparameter wurden durch die Werkseinstel- lungen ersetzt. 5.7.3 Sonderparameter im Detail 5.7.3.1 Rampenzeit Drahteinfädeln (P1) Das Drahteinfädeln beginnt mit 1,0 m/min für 2 s.

  • Seite 48: Gerätekonfigurationsmenü

    Aufbau und Funktion Gerätekonfigurationsmenü Gerätekonfigurationsmenü 5.8.1 Parameter-Anwahl, -Änderung und -Speicherung Exit Enter Abbildung 5-37 Anzeige Einstellung / Anwahl Leitungswiderstand 1 Leitungswiderstand für den ersten Schweißstromkreis 0 mΩ - 60 mΩ (8 mΩ ab Werk). Parameteränderungen ausschließlich durch sachkundiges Servicepersonal! Zeitabhängige Energiesparfunktion > siehe Kapitel 5.9 Dauer bei Nichtbenutzung bis der Energiesparmodus aktiviert wird.

  • Seite 49: Abgleich Leitungswiderstand

    Aufbau und Funktion Energiesparmodus (Standby) 5.9.1 Abgleich Leitungswiderstand Der Widerstandswert der Leitungen kann direkt eingestellt oder auch durch die Stromquelle abgeglichen werden. Im Auslieferungszustand ist der Leitungswiderstand der Stromquellen auf 8 mOhm eingestellt. Dieser Wert entspricht einer 5 m Masseleitung, einem 1,5 m Zwischenschlauchpaket und einem 3 m was- sergekühlten Schweißbrenner.
  • Seite 50 Aufbau und Funktion Energiesparmodus (Standby) • Mit dem Drehknopf "Schweißparametereinstellung" kann nun der entsprechende Parameter gewählt werden. Parameter rL1 muss bei allen Gerätekombinationen abgeglichen werden. 3 Abgleich / Messung • Schweißbrenner mit der Stromdüse auf einer sauberen, gereinigten Stelle am Werkstück mit etwas Druck aufsetzen und Brennertaster ca.

  • Seite 51: Wartung, Pflege Und Entsorgung

    Wartung, Pflege und Entsorgung Allgemein Wartung, Pflege und Entsorgung Allgemein GEFAHR Verletzungsgefahr durch elektrische Spannung nach dem Ausschalten! Arbeiten am of- fenen Gerät können zu Verletzungen mit Todesfolge führen! Während des Betriebs wer- den im Gerät Kondensatoren mit elektrischer Spannung aufgeladen. Diese Spannung steht noch bis zu 4 Minuten nach dem Ziehen des Netzsteckers an.

  • Seite 52: Wartungsarbeiten, Intervalle

    Es ist eine Wiederholungsprüfung nach Norm IEC 60974-4 „Wiederkehrende Inspektion und Prüfung" durchzuführen. Neben den hier erwähnten Vorschriften zur Prüfung sind die jeweiligen Landesgesetze bzw. -vorschriften zu erfüllen. Weitere Informationen entnehmen Sie bitte der beiliegenden Broschüre "Warranty registration" sowie un- serer Information zu Garantie, Wartung und Prüfung auf www.ewm-group.com 099-005406-EW500 30.03.2022...

  • Seite 53: Entsorgung Des Gerätes

    Lampen, Batterien oder Akkumulatoren müssen vor dem Entsorgen des Gerätes entnommen und ge- trennt entsorgt werden. Der Batterie- bzw. Akku-Typ und deren Zusammensetzung ist auf deren Ober- seite gekennzeichnet (Typ CR2032 oder SR44). In folgenden EWM-Produkten können Batterien oder Akkumulatoren enthalten sein: •...

  • Seite 54: Störungsbeseitigung

    Störungsbeseitigung Checkliste zur Störungsbeseitigung Störungsbeseitigung Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht funktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. Checkliste zur Störungsbeseitigung Grundsätzliche Voraussetzungen zur einwandfreien Funktionsweise ist die zum verwendeten Werkstoff und dem Prozessgas passende Geräteausrüstung! Legende Symbol...

  • Seite 55: Fehlermeldungen (Stromquelle)

    Störungsbeseitigung Fehlermeldungen (Stromquelle) Fehlermeldungen (Stromquelle) Die Anzeige der möglichen Fehlernummer ist abhängig von Geräteserie und deren Ausführung! Eine Störung wird je nach Darstellungsmöglichkeiten der Geräteanzeige wie folgt dargestellt: Anzeigetyp - Gerätesteuerung Darstellung Grafikdisplay zwei 7-Segment Anzeigen eine 7-Segment Anzeige Die mögliche Ursache der Störung wird durch eine entsprechende Störnummer (siehe Tabelle) signali- siert.
  • Seite 56 Störungsbeseitigung Fehlermeldungen (Stromquelle) Kategorie Mögliche Ursache Abhilfe Fehler Leerlaufspannungs- Service informieren. reduzierung (VRD) Überstromerkennung Leichtgängigkeit der Drahtförderung prüfen Drahtvorschubantrieb Fehler Tachogeneratorsignal Verbindung und insbesondere Tachogenerator von zweitem Drahtvorschubgerät (Slave-Antrieb) prüfen. Ausfall Netzphase Netzspannungen prüfen Schweißstromkreis auf Kurzschlussprüfen; Kurzschluss Schweißbrenner isoliert ablegen Gerät inkompatibel Geräteverwendung prüfen Software-Update erforderlich...

  • Seite 57: Schweißparameterabgleich

    Störungsbeseitigung Schweißparameterabgleich Schweißparameterabgleich Bei Unterschieden zwischen den am Drahtvorschubgerät/Fernsteller eingestellten und den am Schweiß- gerät angezeigten Schweißparametern können diese mit dieser Funktion einfach abgeglichen werden. ENTER NAVIGATION EXIT Abbildung 7-1 099-005406-EW500 30.03.2022...

  • Seite 58: Kühlmittelkreislauf Entlüften

    Störungsbeseitigung Kühlmittelkreislauf entlüften Kühlmittelkreislauf entlüften Abbildung 7-2 • Gerät ausschalten und Kühlmitteltank bis zum maximalen Pegel auffüllen. • Schnellverschlusskupplung mit geeignetem Hilfsmittel entsperren (Anschluss geöffnet). Zum Entlüften des Kühlsystems immer den blauen Kühlmittelanschluss verwenden, der möglichst tief im Kühlmittelsystem liegt (nähe Kühlmitteltank)! Abbildung 7-3 •...

  • Seite 59: Technische Daten

    Technische Daten Taurus 355 Basic TKM Technische Daten Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! Taurus 355 Basic TKM MIG/MAG E-Hand Schweißstrom (I 5 A bis 350 A Schweißspannung nach Norm (U 14,3 V bis 31,5 V 20,2 V bis 34,0 V Einschaltdauer ED bei 40°C...

  • Seite 60: Zubehör

    Zubehör Schweißbrennerkühlung Zubehör Leistungsabhängige Zubehörkomponenten wie Schweißbrenner, Werkstückleitung, Elektrodenhalter oder Zwischenschlauchpaket erhalten Sie bei Ihrem zuständigen Vertragshändler. Schweißbrennerkühlung Bezeichnung Artikelnummer cool50 U40 Kühlmodul mit Kreiselpumpe 090-008598-00502 cool50-2 U42 Kühlmodul mit verstärkter Pumpe 090-008797-00502 HOSE BRIDGE UNI Schlauch Brücke 092-007843-00000 9.1.1 Kühlflüssigkeit - Typ blueCool Bezeichnung Artikelnummer...

  • Seite 61: Optionen

    Zubehör Optionen Optionen Bezeichnung Artikelnummer ON D Barrel TG.0003 Drahtführung Rolliner für Fassförderung 092-007929-00000 Werkzeugbox zur Montage an Fahrwagen Trolly 55- ON Case 092-002899-00000 5 / Trolly 55-6 ON CS Kranaufhängung für Picomig 180 / 185 D3 / 305 D3; 092-002549-00000 T.0005/TG.0003/D.0002 Phoenix und Taurus 355 kompakt;...

  • Seite 62: Verschleißteile

    Verschleißteile Drahtvorschubrollen Verschleißteile Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! 10.1 Drahtvorschubrollen 10.1.1 Drahtvorschubrollen für Stahldrähte Bezeichnung Artikelnummer FE 4R 0.6 MM/0.023 INCH Antriebsrollenset, 37 mm, 4 Rollen, V-Nut für Stahl, 092-002770-00006 LIGHT PINK Edelstahl und Löten FE 4R 0.8-1.0MM / 0.03-0.04 Antriebsrollenset, 37 mm, 4 Rollen, V-Nut für Stahl, 092-002770-00009...

  • Seite 63: 10.1.3 Drahtvorschubrollen Für Fülldrähte

    Verschleißteile Drahtvorschubrollen 10.1.3 Drahtvorschubrollen für Fülldrähte Bezeichnung Artikelnummer FUEL 4R 0.8 MM/0.03 INCH Antriebsrollenset, 37 mm, 4 Rollen, V-Nut/Rändel 092-002848-00008 WHITE/ORANGE für Fülldraht FUEL 4R 1.0 MM/0.04 INCH Antriebsrollenset, 37 mm, 4 Rollen, V-Nut/Rändel 092-002848-00010 BLUE/ORANGE für Fülldraht FUEL 4R 1.2 MM/0.045 INCH Antriebsrollenset, 37 mm, 4 Rollen, V-Nut/Rändel 092-002848-00012 RED/ORANGE...

  • Seite 64: Anhang

    Anhang Einstellhinweise Anhang 11.1 Einstellhinweise Abbildung 11-1 099-005406-EW500 30.03.2022...

  • Seite 65: Händlersuche

    Anhang Händlersuche 11.2 Händlersuche Sales & service partners www.ewm-group.com/en/specialist-dealers "More than 400 EWM sales partners worldwide" 099-005406-EW500 30.03.2022...
