Aufbau und Funktion
MIG/MAG-Schweißen

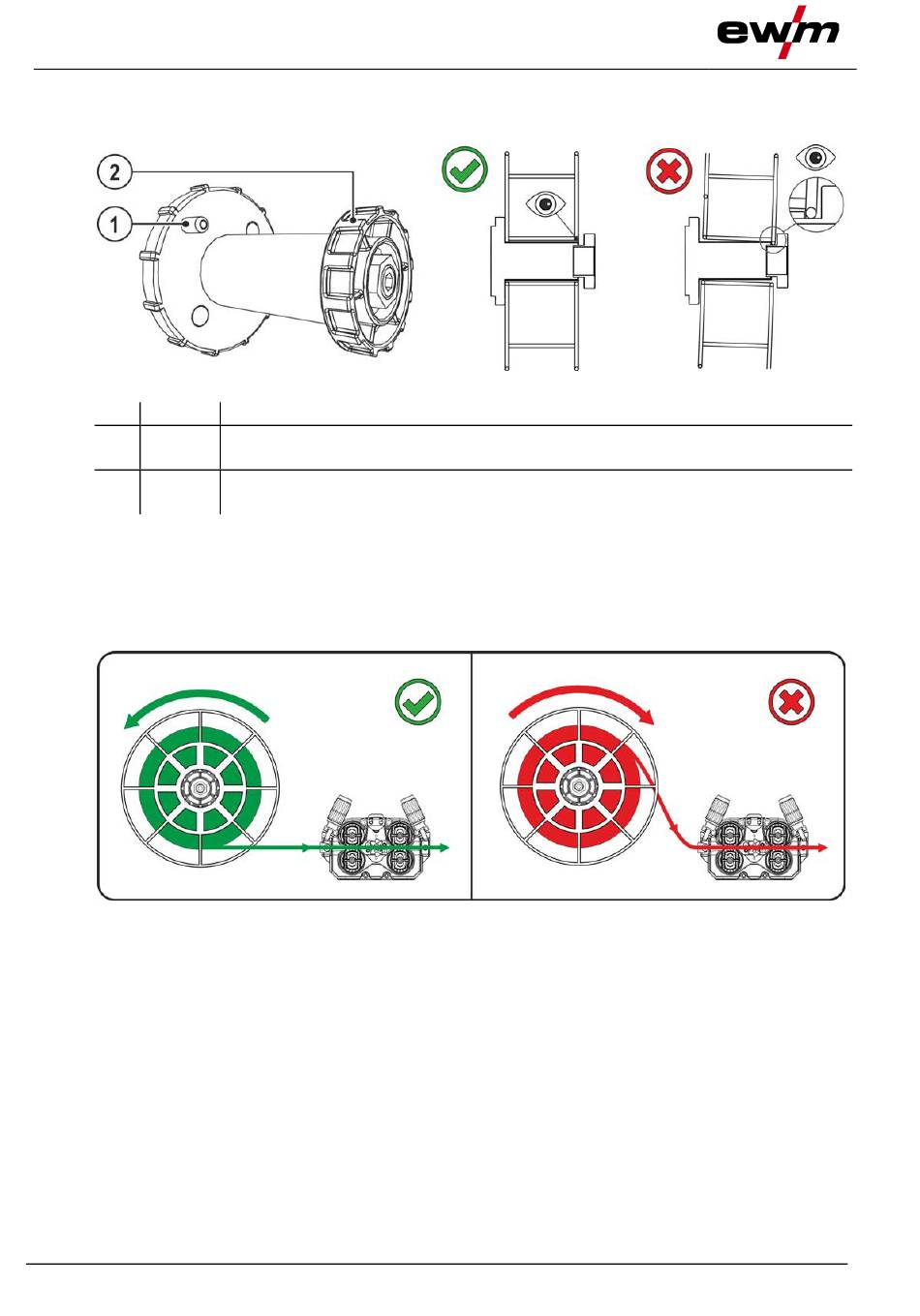

Es können Standard Dornspulen D 300 verwendet werden. Zur Verwendung der genormten
Korbspulen (DIN 8559) sind Adapter nötig > siehe Kapitel 9.
Pos. Symbol
1
2
• Schutzklappe entriegeln und öffnen.
• Rändelmutter von Drahtspulenaufnahme lösen.
• Schweißdrahtspule auf der Drahtspulenaufnahme so fixieren, dass der Mitnehmerstift in der Spulen-
bohrung einrastet.
• Drahtspule mit Rändelmutter wieder befestigen.
Abspulrichtung der Schweißdrahtspule beachten.
32
Beschreibung 0
Mitnehmerstift
Zur Fixierung der Drahtspule
Rändelmutter
Zur Fixierung der Drahtspule
Abbildung 5-17
Abbildung 5-18
