Vorbereitung zum Anschluss von Schweißbrennern mit Drahtführungsseele:
• Kapillarrohr drahtvorschubseitig in Richtung Eurozentralanschluss vorschieben und dort entnehmen.
• Führungsrohr der Drahtführungsseele vom Eurozentralanschluss aus einschieben.
• Zentralstecker des Schweißbrenners mit noch überlanger Drahtführungsseele vorsichtig in den Euro-
zentralanschluss einführen und mit Überwurfmutter verschrauben.
• Drahtführungsseele mit Seelencutter > siehe Kapitel 9 kurz vor der Drahtvorschubrolle ablängen.
• Zentralstecker des Schweißbrenners lösen und herausziehen.
• Abgetrenntes Ende der Drahtführungsseele mit einem Drahtführungsseelenspitzer > siehe Kapitel 9
sauber entgraten und anspitzen.
5.2.2 Anschluss Schweißbrenner und Werkstückleitung
Ab Werk ist der Eurozentralanschluss mit einem Kapillarrohr für Schweißbrenner mit Drahtführungsspi-
rale ausgestattet. Wird ein Schweißbrenner mit Drahtführungsseele verwendet, muss umgerüstet werden!
• Schweißbrenner mit Drahtführungsseele > mit Führungsrohr betreiben!
• Schweißbrenner mit Drahtführungsspirale > mit Kapillarrohr betreiben!
Zum Anschluss Betriebsanleitungen der Schweißbrenner beachten!
Entsprechend Drahtelektrodendurchmesser und Drahtelektrodenart muss entweder eine
Drahtführungsspirale oder Drahtführungsseele mit passendem Innendurchmesser im
Schweißbrenner eingesetzt werden!
Empfehlung:
• Zum Schweißen harter, unlegierter Drahtelektroden (Stahl) Drahtführungsspirale Stahl verwenden.
• Zum Schweißen harter, hochlegierter Drahtelektroden (CrNi) Drahtführungsspirale Chrom Nickel ver-
wenden.
• Zum Schweißen oder Löten weicher Drahtelektroden, hochlegierter Drahtelektroden oder Aluminium-
werkstoffen eine Drahtführungsseele, z.B. Kunststoff- oder Teflonseele verwenden.
Vorbereitung zum Anschluss von Schweißbrennern mit Drahtführungsspirale:
• Eurozentralanschluss auf korrekten Sitz des Kapillarrohrs hin prüfen!

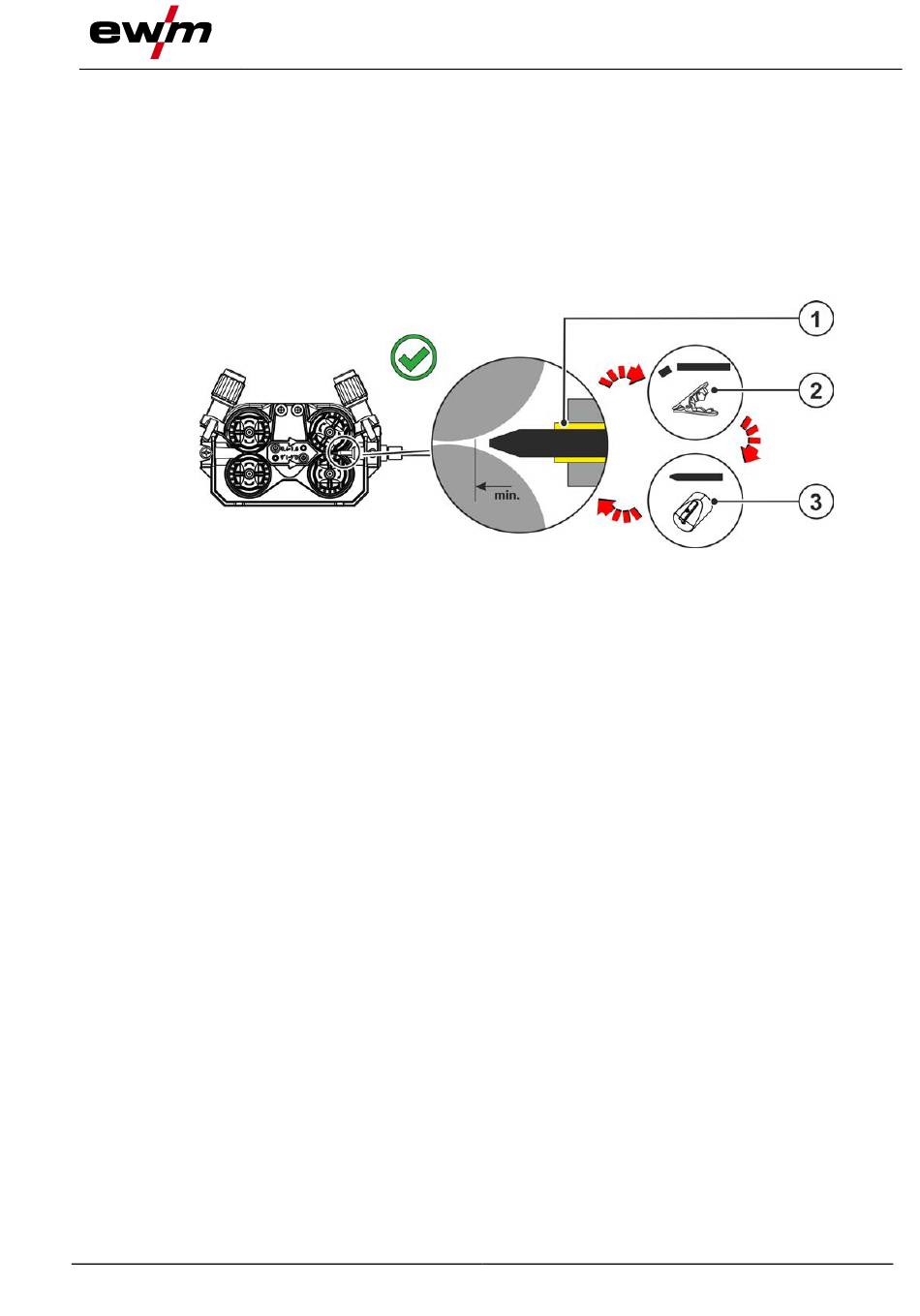

Vorbereitung zum Anschluss von Schweißbrennern mit Drahtführungsseele:
• Kapillarrohr drahtvorschubseitig in Richtung Eurozentralanschluss vorschieben und dort entnehmen.
• Führungsrohr der Drahtführungsseele vom Eurozentralanschluss aus einschieben.
• Zentralstecker des Schweißbrenners mit noch überlanger Drahtführungsseele vorsichtig in den Euro-
zentralanschluss einführen und mit Überwurfmutter verschrauben.
• Drahtführungsseele mit Seelencutter > siehe Kapitel 9 kurz vor der Drahtvorschubrolle ablängen.
• Zentralstecker des Schweißbrenners lösen und herausziehen.
• Abgetrenntes Ende der Drahtführungsseele mit einem Drahtführungsseelenspitzer > siehe Kapitel 9
sauber entgraten und anspitzen.
099-005406-EW500
30.03.2022
Abbildung 5-14
