EWM Taurus 355 Basic TKM Betriebsanleitung Seite 15

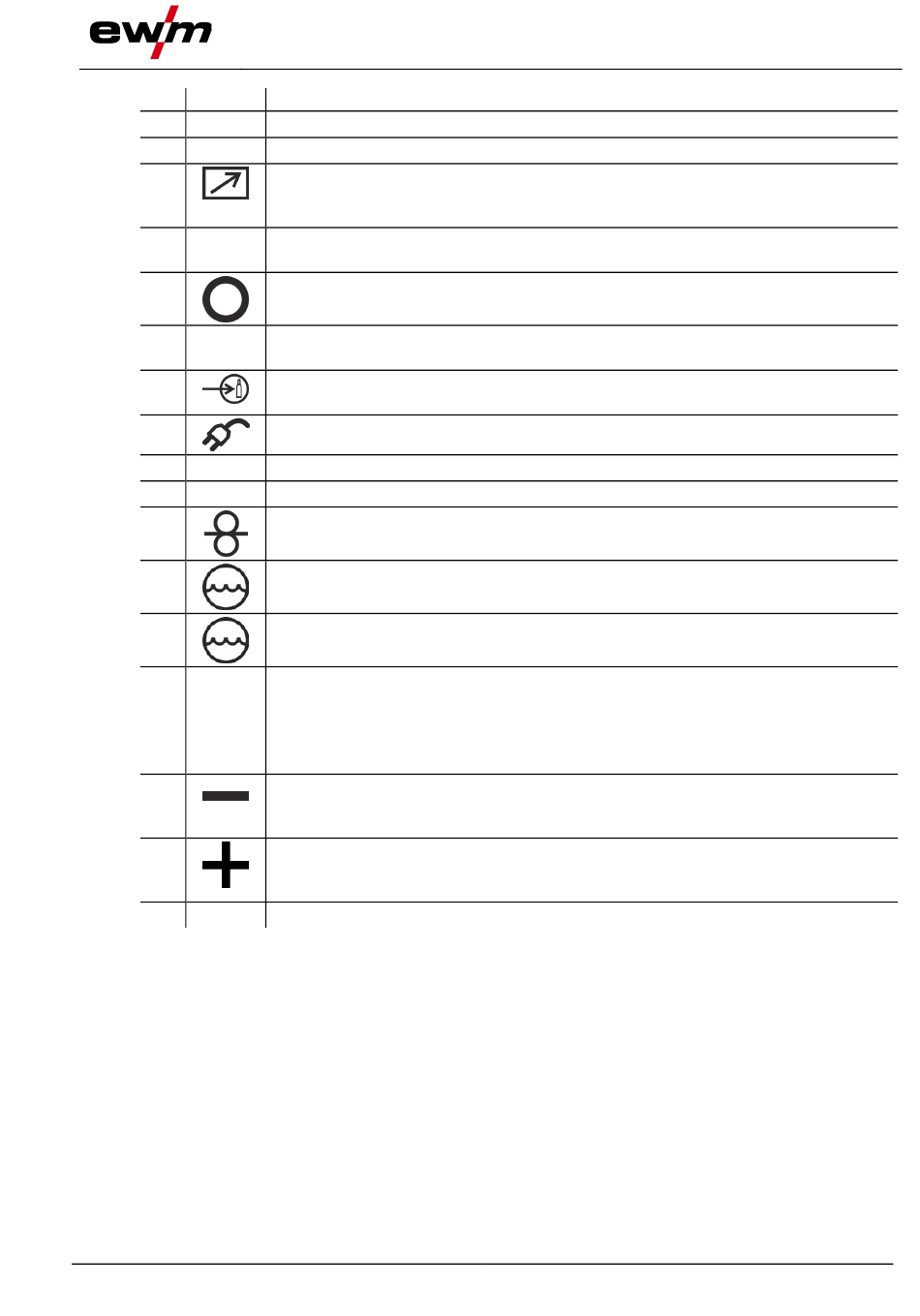

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
099-005406-EW500
30.03.2022
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Transportgriff
Gerätesteuerung > siehe Kapitel 4.2
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung, Schweiß-
brenner, etc.)
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Parkbuchse, Polaritätswahlstecker
Aufnahme Polaritätswahlstecker beim E-Hand-Schweißen oder Transport.
Hauptschalter
Gerät ein- oder ausschalten.
Anschlussgewinde - G¼"
Schutzgasanschluss (Eingang)
Netzanschlusskabel > siehe Kapitel 5.1.7
Austrittsöffnung Kühlluft
Gerätefüße
Eintrittsöffnung für externe Drahtzufuhr
Vorbereitete Gehäuseöffnung zur Verwendung bei externer Drahtzufuhr.
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlmodul
Schweißstromkabel, Polaritätswahl
Schweißstrom zum Eurozentralanschluss / Brenner, ermöglicht Polaritätswahl.
• ----------- MIG/MAG: Anschlussbuchse Schweißstrom „+"
• ----------- Selbstschützender Fülldraht / WIG: Anschlussbuchse Schweißstrom „-"
• ----------- E-Hand: Parkbuchse
Anschlussbuchse, Schweißstrom „-"
Der Anschluss des Zubehörs ist verfahrensabhängig, Anschlussbeschreibung zum ent-
sprechenden Schweißverfahren beachten > siehe Kapitel 5.
Anschlussbuchse, Schweißstrom „+"
Der Anschluss des Zubehörs ist verfahrensabhängig, Anschlussbeschreibung zum ent-
sprechenden Schweißverfahren beachten > siehe Kapitel 5.
Eintrittsöffnung Kühlluft
Vorderansicht / Rückansicht
