Câblage
4 Câblage
!
Remarque !
TMR35 : Selon la norme 3-A, les câbles de liaison électrique doivent être lisses, résistants à la
corrosion et faciles à nettoyer.
"
Attention !
Ne pas serrer le connecteur M12 trop fort afin d'éviter un endommagement de l'appareil.

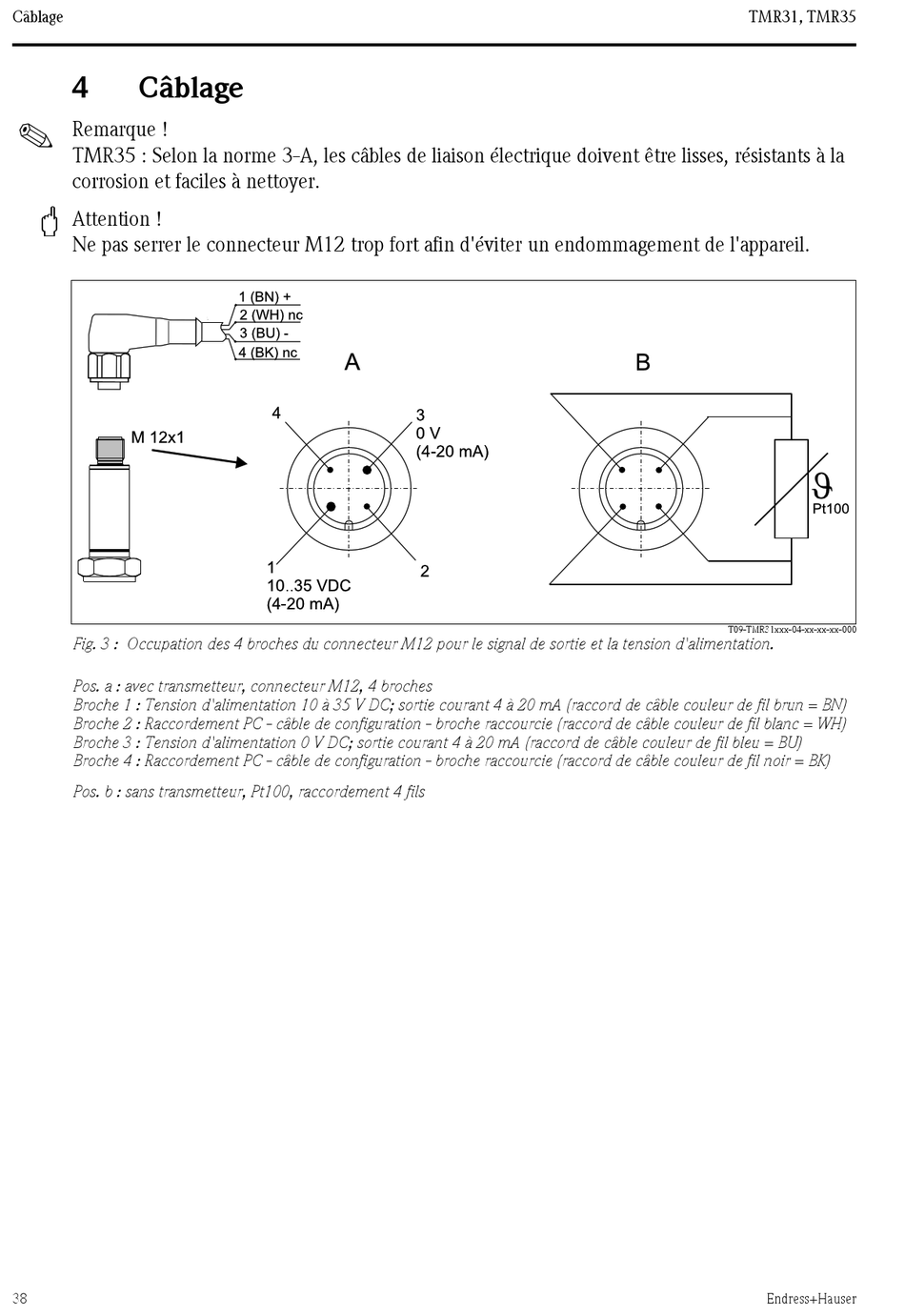

Fig. 3 : Occupation des 4 broches du connecteur M12 pour le signal de sortie et la tension d'alimentation.
Pos. a : avec transmetteur, connecteur M12, 4 broches
Broche 1 : Tension d'alimentation 10 à 35 V DC; sortie courant 4 à 20 mA (raccord de câble couleur de fil brun = BN)
Broche 2 : Raccordement PC - câble de configuration - broche raccourcie (raccord de câble couleur de fil blanc = WH)
Broche 3 : Tension d'alimentation 0 V DC; sortie courant 4 à 20 mA (raccord de câble couleur de fil bleu = BU)
Broche 4 : Raccordement PC - câble de configuration - broche raccourcie (raccord de câble couleur de fil noir = BK)
Pos. b : sans transmetteur, Pt100, raccordement 4 fils
