TMR31, TMR35

3.2.3 Einbau in hygienischen Prozessen

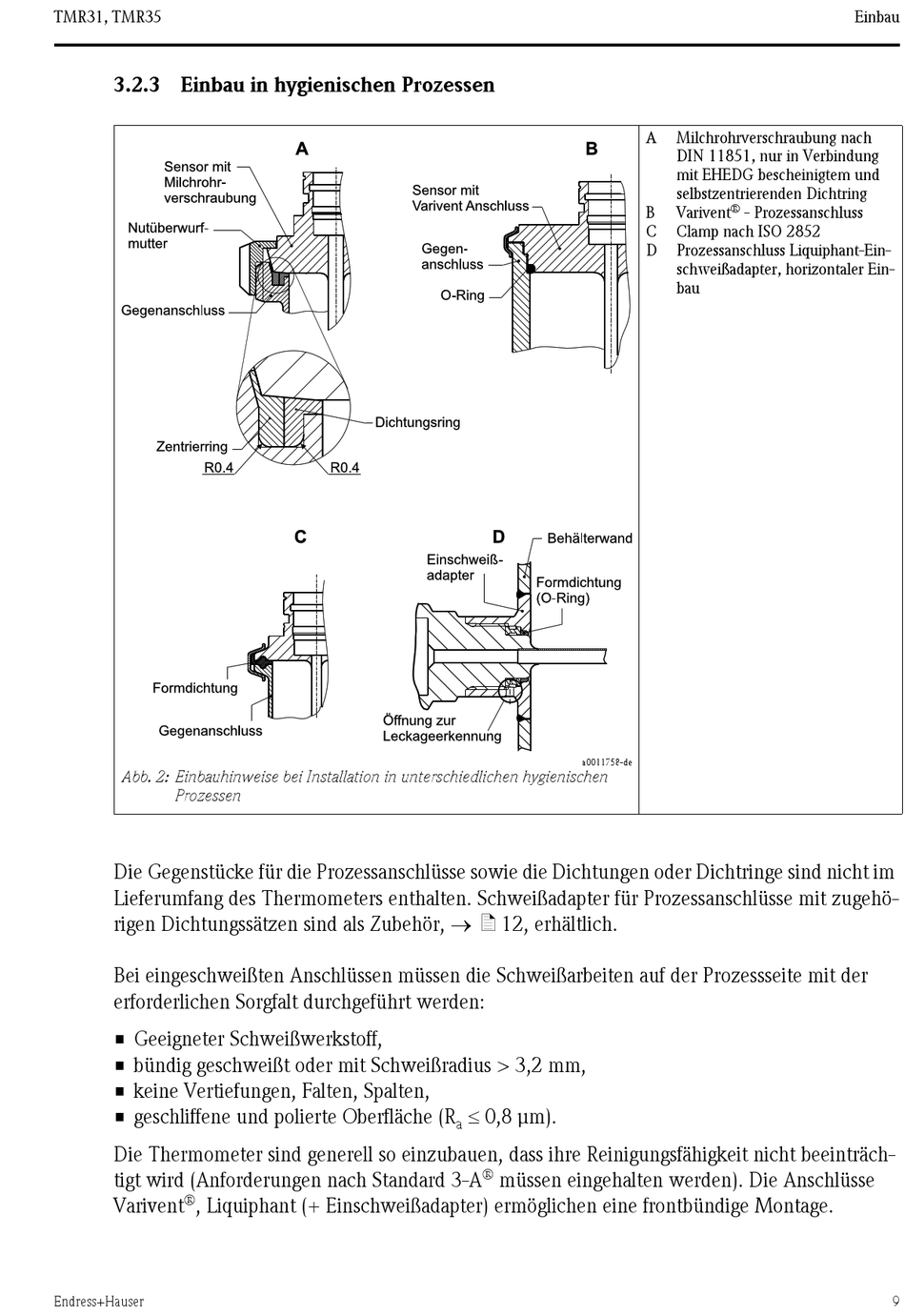

Abb. 2: Einbauhinweise bei Installation in unterschiedlichen hygienischen
Prozessen
Die Gegenstücke für die Prozessanschlüsse sowie die Dichtungen oder Dichtringe sind nicht im
Lieferumfang des Thermometers enthalten. Schweißadapter für Prozessanschlüsse mit zugehö-
rigen Dichtungssätzen sind als Zubehör,  ä 12, erhältlich.
Bei eingeschweißten Anschlüssen müssen die Schweißarbeiten auf der Prozessseite mit der
erforderlichen Sorgfalt durchgeführt werden:
• Geeigneter Schweißwerkstoff,
• bündig geschweißt oder mit Schweißradius > 3,2 mm,
• keine Vertiefungen, Falten, Spalten,
• geschliffene und polierte Oberfläche (R
Die Thermometer sind generell so einzubauen, dass ihre Reinigungsfähigkeit nicht beeinträch-
tigt wird (Anforderungen nach Standard 3-A
®
Varivent , Liquiphant (+ Einschweißadapter) ermöglichen eine frontbündige Montage.
Endress+Hauser
a0011758-de
 0,8 μm).
a
®
müssen eingehalten werden). Die Anschlüsse
A Milchrohrverschraubung nach
DIN 11851, nur in Verbindung
mit EHEDG bescheinigtem und
selbstzentrierenden Dichtring
®
B Varivent - Prozessanschluss
C Clamp nach ISO 2852
D Prozessanschluss Liquiphant-Ein-
schweißadapter, horizontaler Ein-
bau
Einbau
9
