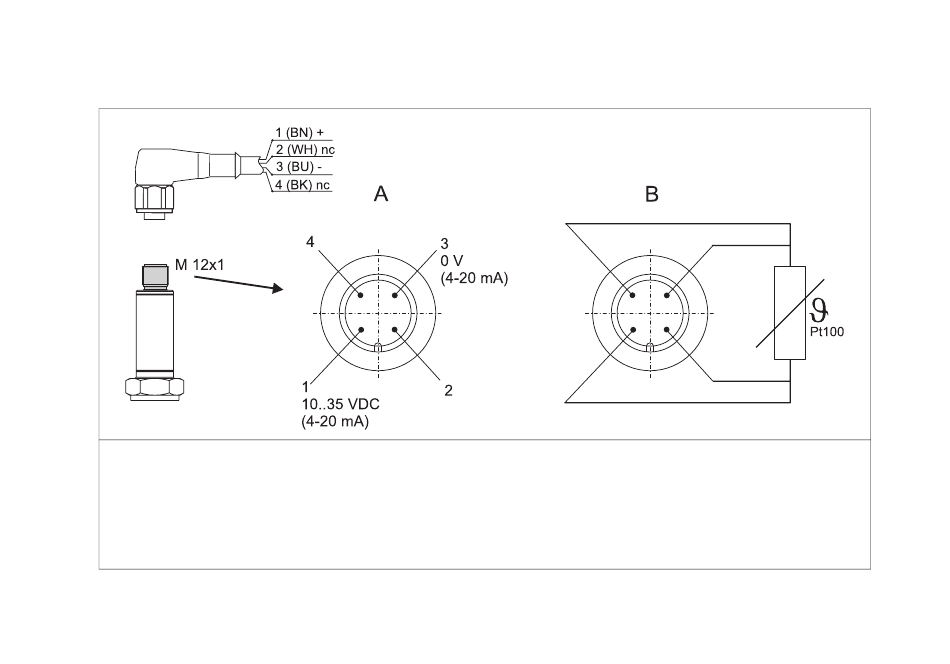

• Pos. A : avec transmetteur, connecteur M12, 4 broches
Broche 1 : tension d'alimentation 10 à 35 V DC; 4 à 20 mA (raccord de câble couleur de fil brun = BN)
Broche 2 : raccordement câble configuration PC - broche raccourcie (raccord de câble couleur de fil blanc = WH)
Broche 3 : tension d'alimentation 0 V DC; 4 à 20 mA (raccord de câble couleur de fil bleu = BU)
Broche 4 : raccordement câble configuration PC - broche raccourcie (raccord de câble couleur de fil noir = BK)
• Pos. B : sans transmetteur, Pt100, raccordement 4 fils
3 Câblage en bref
Occupation des 4 broches du connecteur M12 pour le signal de sortie et la
tension d'alimentation.

4 Mise en service

Après mise sous tension l'appareil est prêt à fonctionner.
