Verdrahtung

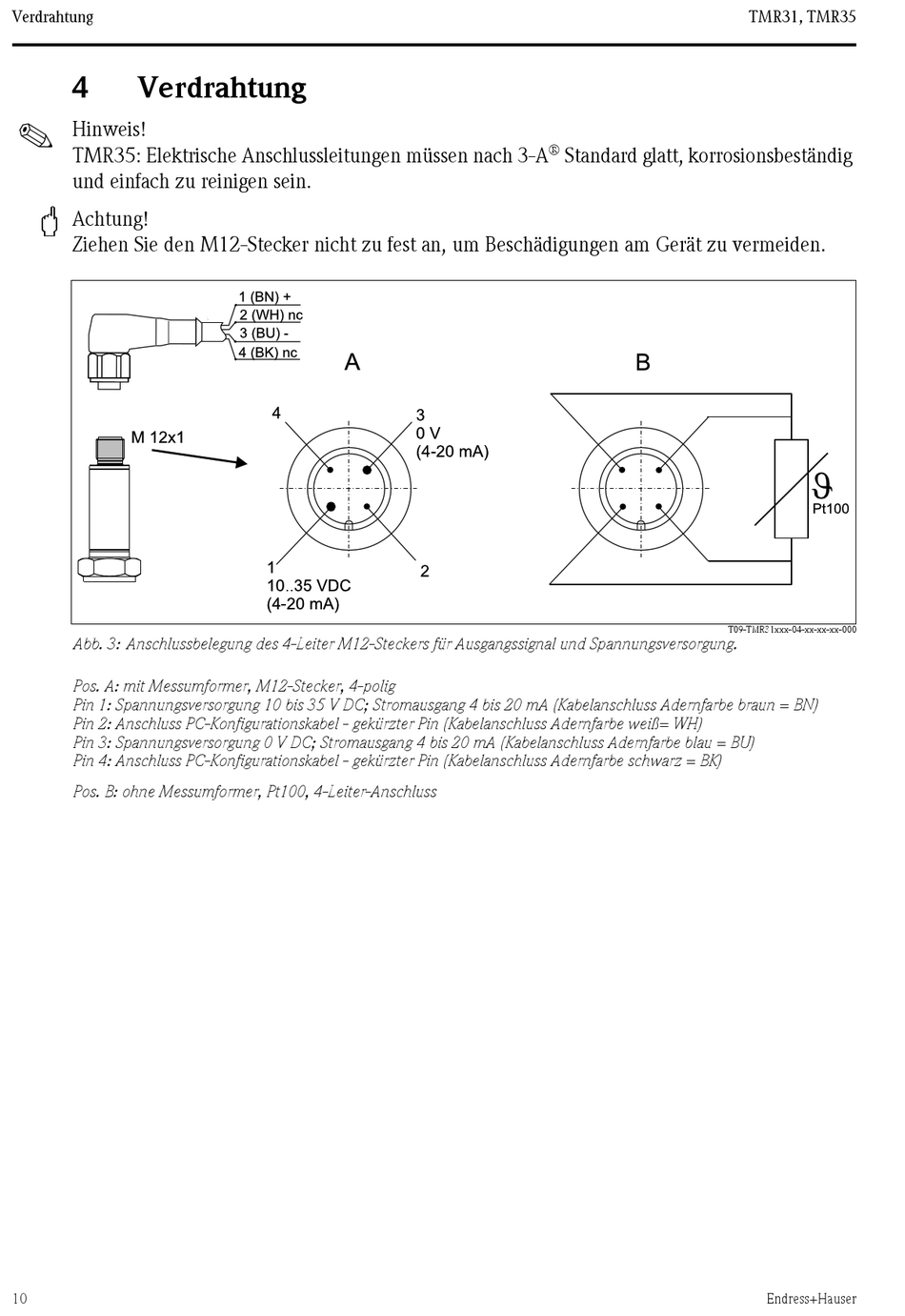

4 Verdrahtung
!
Hinweis!
TMR35: Elektrische Anschlussleitungen müssen nach 3-A
und einfach zu reinigen sein.
"
Achtung!
Ziehen Sie den M12-Stecker nicht zu fest an, um Beschädigungen am Gerät zu vermeiden.
Abb. 3: Anschlussbelegung des 4-Leiter M12-Steckers für Ausgangssignal und Spannungsversorgung.
Pos. A: mit Messumformer, M12-Stecker, 4-polig
Pin 1: Spannungsversorgung 10 bis 35 V DC; Stromausgang 4 bis 20 mA (Kabelanschluss Adernfarbe braun = BN)
Pin 2: Anschluss PC-Konfigurationskabel - gekürzter Pin (Kabelanschluss Adernfarbe weiß= WH)
Pin 3: Spannungsversorgung 0 V DC; Stromausgang 4 bis 20 mA (Kabelanschluss Adernfarbe blau = BU)
Pin 4: Anschluss PC-Konfigurationskabel - gekürzter Pin (Kabelanschluss Adernfarbe schwarz = BK)
Pos. B: ohne Messumformer, Pt100, 4-Leiter-Anschluss
10
®
Standard glatt, korrosionsbeständig
TMR31, TMR35
T09-TMR31xxx-04-xx-xx-xx-000
