Einbau

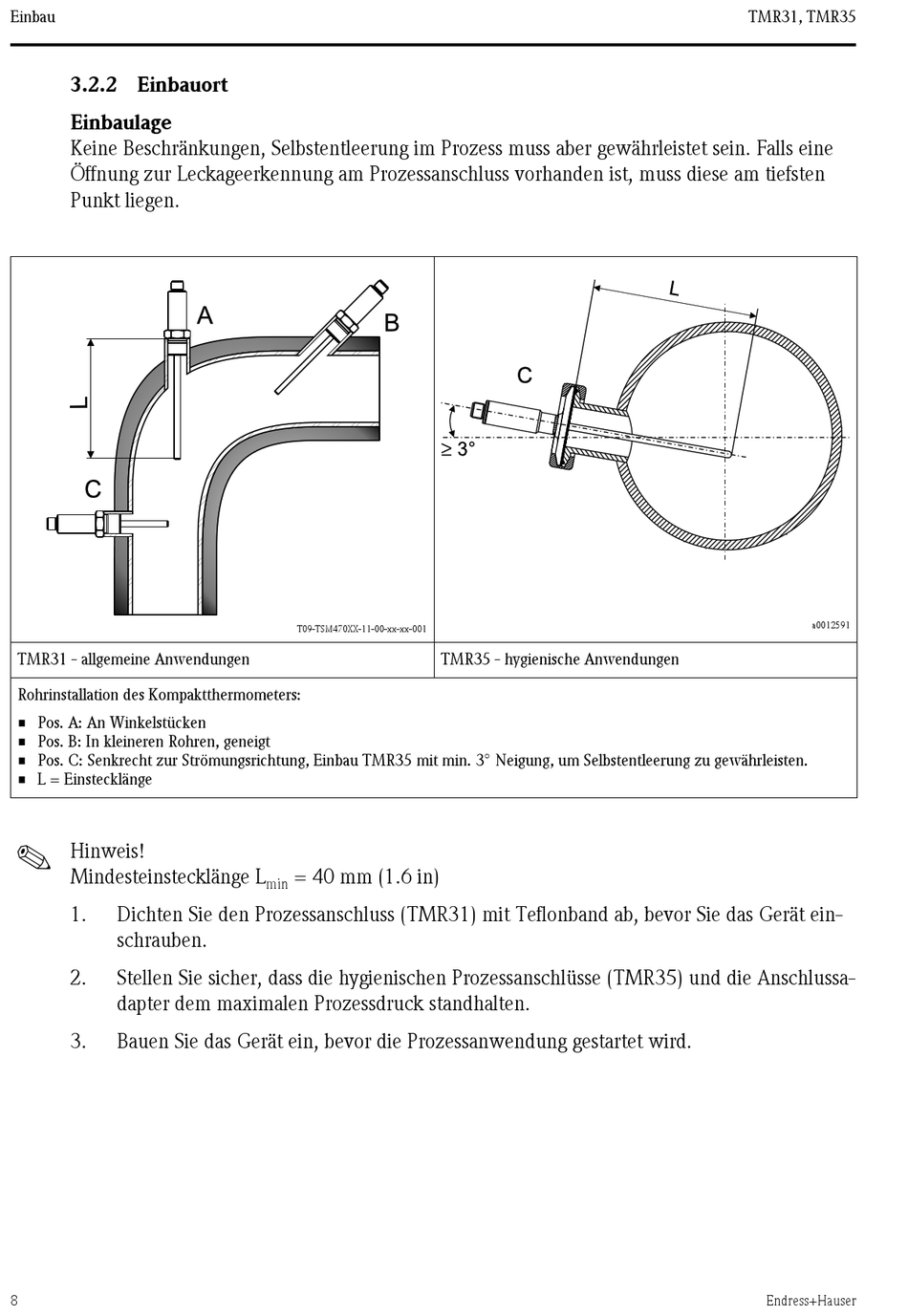

3.2.2 Einbauort

Einbaulage
Keine Beschränkungen, Selbstentleerung im Prozess muss aber gewährleistet sein. Falls eine
Öffnung zur Leckageerkennung am Prozessanschluss vorhanden ist, muss diese am tiefsten
Punkt liegen.
TMR31 - allgemeine Anwendungen
Rohrinstallation des Kompaktthermometers:
• Pos. A: An Winkelstücken
• Pos. B: In kleineren Rohren, geneigt
• Pos. C: Senkrecht zur Strömungsrichtung, Einbau TMR35 mit min. 3° Neigung, um Selbstentleerung zu gewährleisten.
• L = Einstecklänge
!
Hinweis!
Mindesteinstecklänge L
1. Dichten Sie den Prozessanschluss (TMR31) mit Teflonband ab, bevor Sie das Gerät ein-
schrauben.
2. Stellen Sie sicher, dass die hygienischen Prozessanschlüsse (TMR35) und die Anschlussa-
dapter dem maximalen Prozessdruck standhalten.
3. Bauen Sie das Gerät ein, bevor die Prozessanwendung gestartet wird.
8
T09-TSM470XX-11-00-xx-xx-001
= 40 mm (1.6 in)
min
TMR35 - hygienische Anwendungen
TMR31, TMR35
a0012591
