TMR31, TMR35
• Superficie levigata e lucidata (R
Di norma, i termometri dovrebbero essere installati in modo da non influenzare negativamente
l'esecuzione della pulizia (rispettare i requisiti 3-A
ottenuto con la connessione Varivent
4

Cablaggio

!
Nota!
TMR35: i cavi del collegamento elettrico devono rispettare lo standard 3-A
resistenti alla corrosione e adatti alla pulizia.
"
Pericolo!
Non stringere troppo il connettore M12, al fine di evitare danni allo strumento.

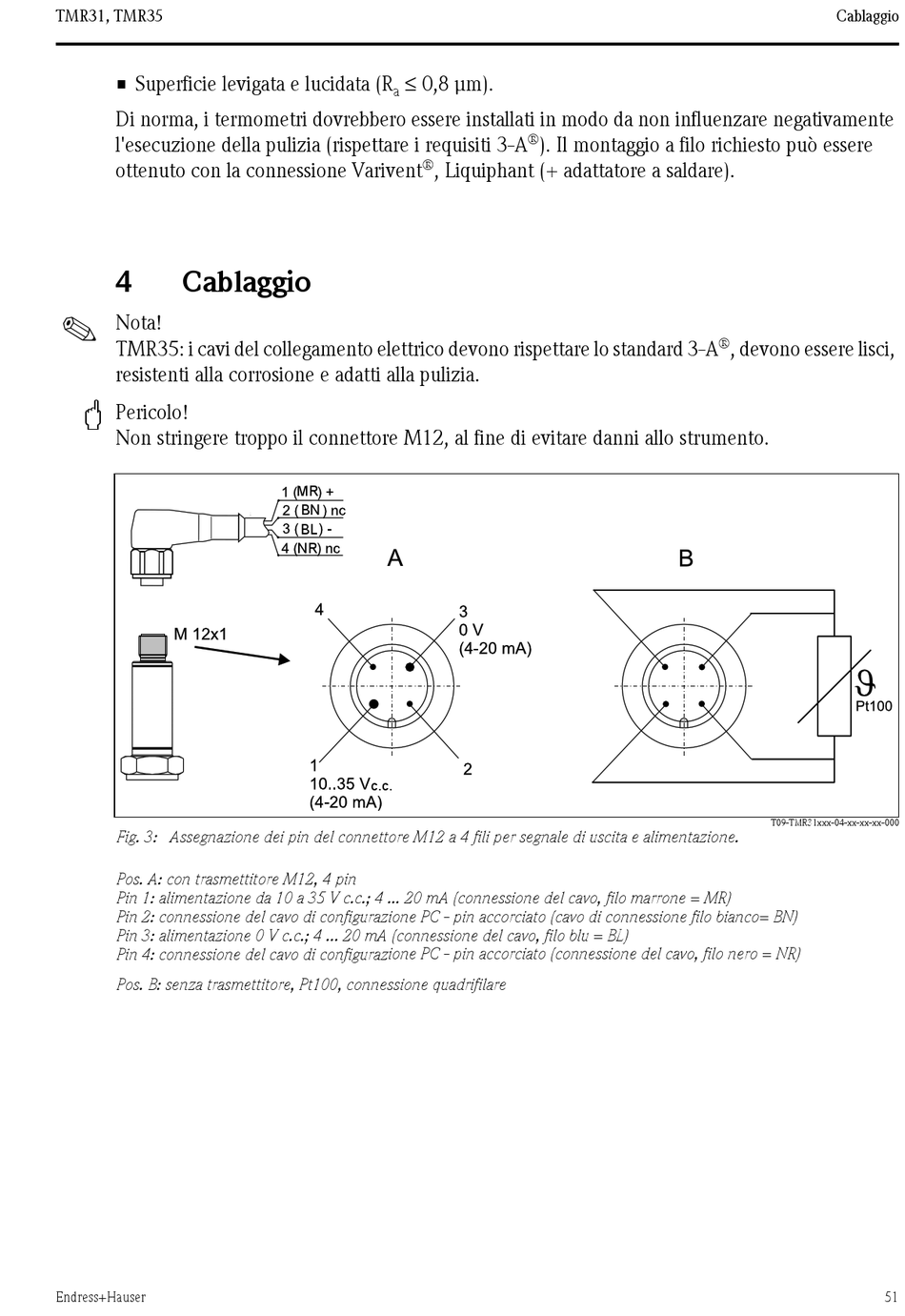

Fig. 3: Assegnazione dei pin del connettore M12 a 4 fili per segnale di uscita e alimentazione.
Pos. A: con trasmettitore M12, 4 pin
Pin 1: alimentazione da 10 a 35 V c.c.; 4 ... 20 mA (connessione del cavo, filo marrone = MR)
Pin 2: connessione del cavo di configurazione PC - pin accorciato (cavo di connessione filo bianco= BN)
Pin 3: alimentazione 0 V c.c.; 4 ... 20 mA (connessione del cavo, filo blu = BL)
Pin 4: connessione del cavo di configurazione PC - pin accorciato (connessione del cavo, filo nero = NR)
Pos. B: senza trasmettitore, Pt100, connessione quadrifilare
Endress+Hauser
≤ 0,8 μm).
a
®
, Liquiphant (+ adattatore a saldare).
MR
BN
BL
NR
c.c.
®
). Il montaggio a filo richiesto può essere
Cablaggio
®
, devono essere lisci,
T09-TMR31xxx-04-xx-xx-xx-000
51
