M A C 2 0 0 0 P r o f i l e ( e l e k t r o n i s c h e r B a l l a s t )
Beim MAC 2000 Profile mit elektronischem Ballast muss nur der Transformator an die lokale Netzspannung
angepasst werden. Der elektronische Ballast passt sich automatisch an die richtige Netzspannung und -frequenz an.
Eine falsche Transformator- Einstellung kann zu Überhitzung, Beschädigung und schlechter Leistung führen. Die
Werkseinstellung ist auf dem Typenschild angegeben.
Ä
N D E R N D E R
1 Trennen Sie das Gerät allpolig vom Netz. Entfernen Sie die hintere Abdeckplatte der Basis (Bild 8).
2 Ermitteln Sie anhand Tabelle 3 die korrekte Transformatoreinstellung. Schließen Sie die braune Leitung wie
in Bild 10 gezeigt an die entsprechende Klemme an.
3 Montieren Sie alle Abdeckungen, bevor Sie das Gerät
anschließen.
Netzfrequenz
50 - 60 Hz
50 - 60 Hz
50 - 60 Hz
50 - 60 Hz
50 - 60 Hz
Tabelle 3: Transformatoreinstellung, Modell mit elektron. Ballast
Netzanschluss
Wichtig! Schließen Sie den MAC 2000 Profile direkt an die
Stromversorgung an. Schließen Sie ihn nie an
einen Dimmerkanal an: Das Gerät kann Schaden
nehmen.
Vor der ersten Inbetriebnahme müssen Sie einen passenden Netzstecker montieren. Montieren Sie einen 3-poligen
Schutzkontaktstecker gemäß den Vorschriften des Steckerherstellers. Die Tabelle zeigt einige möglichen
Markierungen; wenn die Steckerpole nicht einwandfrei identifiziert werden können oder Sie Bedenken bezüglich der
richtigen Montage des Netzsteckers haben, wenden Sie sich bitte an einen qualifizierten Elektriker.
Das Gerät wird durch Umlegen des Netzschalters auf Position „I" angeschaltet.
Stromsparfunktion
Der MAC 2000 Profile ist mit einer automatischen Stromsparfunktion ausgestattet, welche die Leistung des
Leuchtmittels auf 700 W reduziert, wenn er Dimmer / Shutter länger als 10 Sekunden geschlossen bleibt. Dadurch
wird nicht nur die Lebensdauer des Leuchtmittels erhöht, sondern auch die Geräuschemission des Scheinwerfers
vermindert.
12
N
E T Z E I N S T E L L U N G
Netzspannung
98 - 105 V
115 - 126 V
200 - 218 V
219 - 240 V
241 - 250 V
Kabelfarbe
Bezeichnung
braun
Phase
blau
Neutral
gelb/grün
Erdung
Tabelle 4: Anschluss des Netzsteckers
Einstellung
100 V
120 V
208 V
230 V
250 V
Symbol
L
N
MAC 2000 Profile
100 V
100 V
120 V
120 V
208 V
208 V
230 V
230 V
250 V
250 V

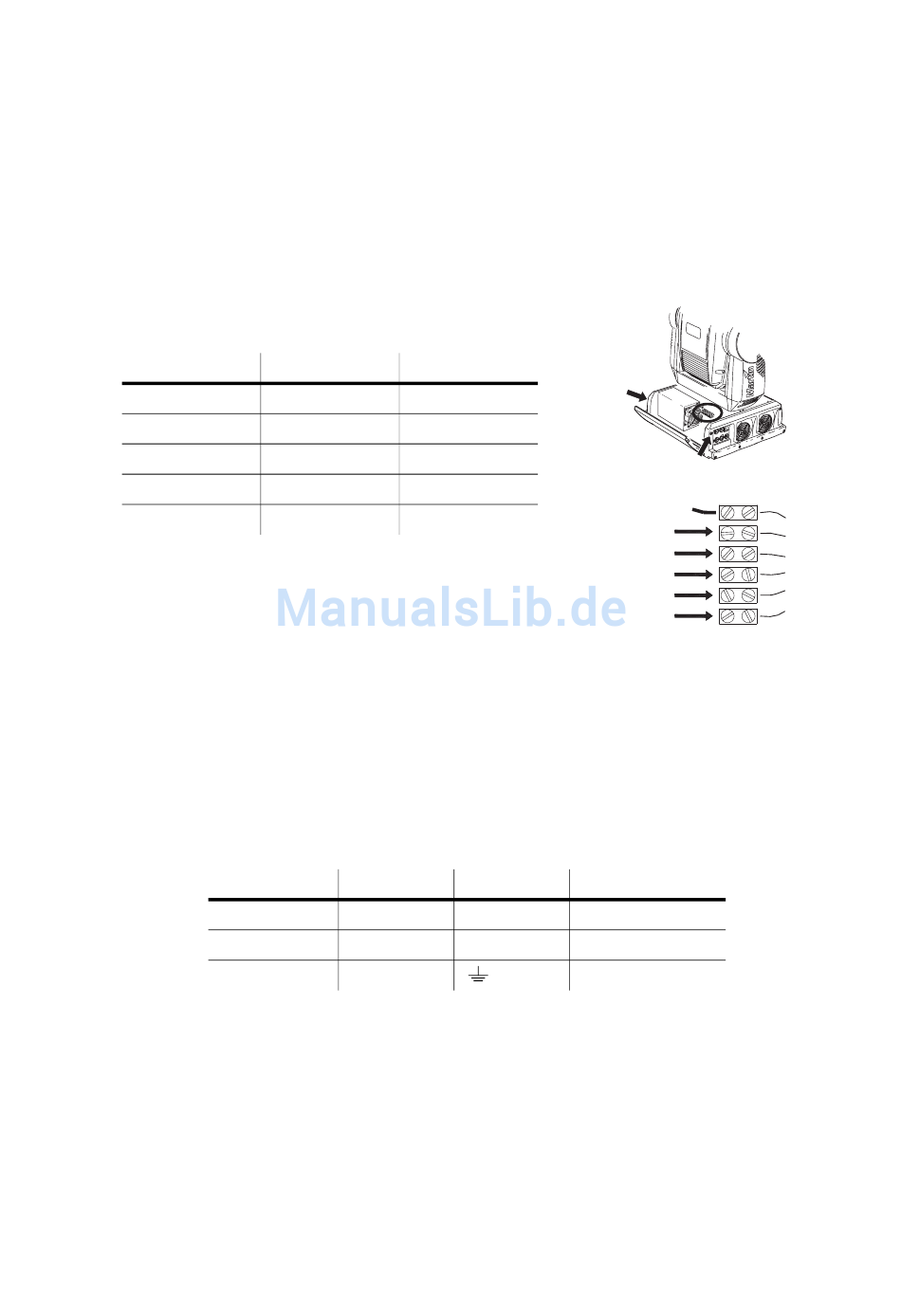

Bild 10: Einstellen des Transformators
Schraubenfarbe (US)
gelb oder messing
silber
grün
