4 Unter Bezug auf Bild 6: Schieben Sie einen Anschluss des
L e u c h t m i t t e l s i n d e n r e c h t e n S o cke l , w o b e i d e r
Evakuierungs- Nippel des Kolbens nach hinten zeigen
muss. Lösen Sie die Haltefeder am linken Sockel und
drücken Sie das andere Ende des Leuchtmittels in den
Sockel.
5 Heben Sie das Lampenmodul an, bis sich der Quarzkolben
in der Mitte des Reflektors befindet. Schieben Sie das
Modul vollständig ein. Achten Sie dabei auf Freigängigkeit
des Leuchtmittels. Verriegeln Sie die 4 Schnellverschluss-
Schrauben.
6 Setzen Sie nach der Installation eines neuen Leuchtmittels
die Zähler für Lampenzündung und Betriebsstunden des
Leuchtmittels zurück (siehe "Betriebsstunden" auf
Seite 17).
J u s t a g e d e s L e u c h t m i t t e l s
1 Schalten Sie den MAC 2000 Profile an und warten Sie, bis
der Reset beendet ist. Zünden Sie die Lampe mit Hilfe
einer Steuerung oder des Gerätemenüs und projizieren Sie
einen weißen, offenen Lichts trahl auf eine ebene
Oberfläche.
2 Zentrieren Sie den hellsten Punkt der Abbildung mit Hilfe
der oberen Inbusschraube an der Rückseite des Kopfes.
3 Reduzieren Sie einen zu starken hot spot, indem Sie die untere Inbusschraube gegen den Uhrzeigersinn
verdrehen, bis die Helligkeitsverteilung gleichmäßig erscheint. Wenn der Lichtstrahl im Außenbereich heller
als im Zentrum ist, oder die Lichtleistung zu gering erscheint, drehen Sie die Inbusschraube im
Uhrzeigersinn, bis die Helligkeit zunimmt und die Helligkeitsverteilung gleichmäßig ist.
4 Wiederholen Sie Schritt 2.
Leuchtmittel

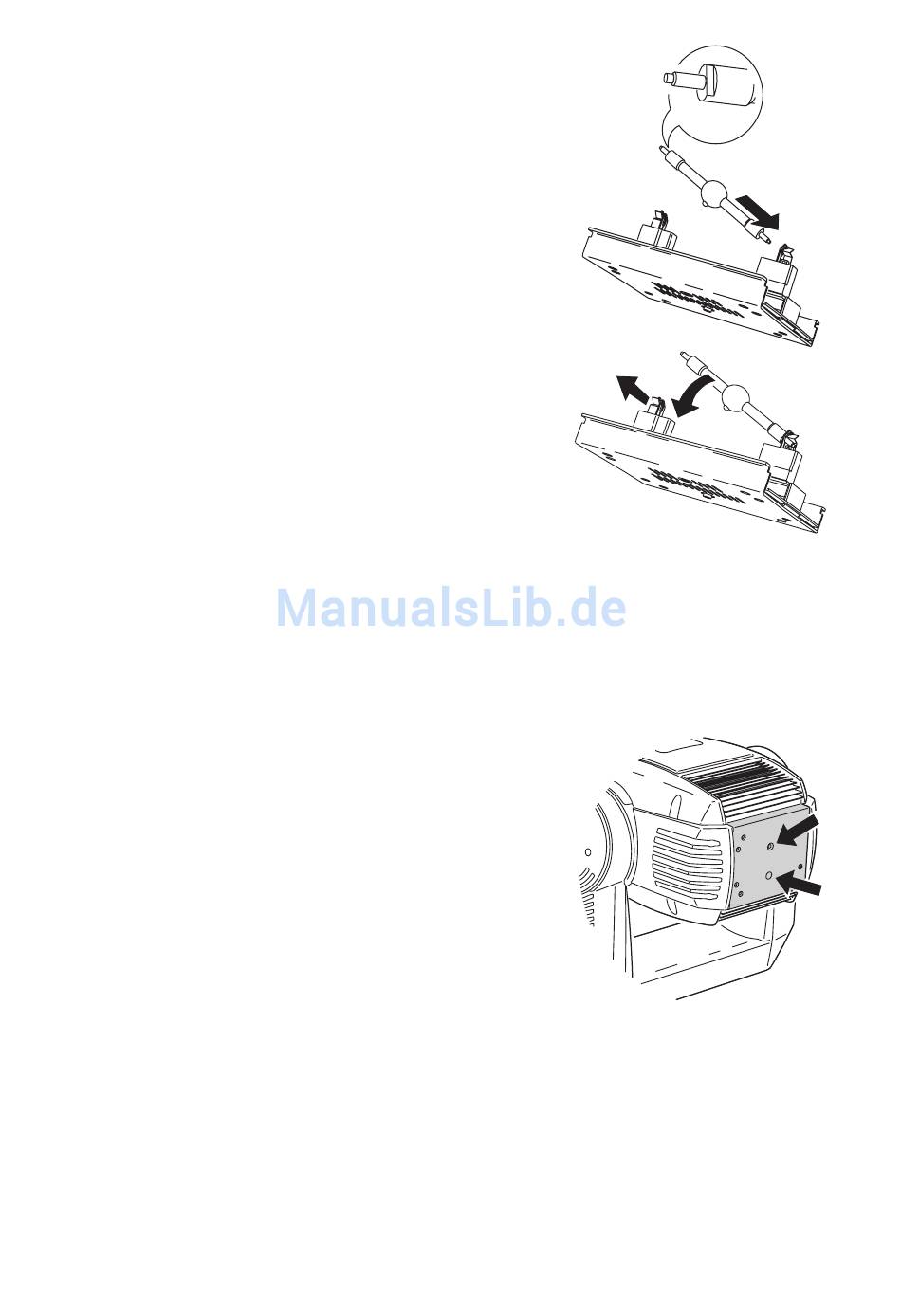

Bild 6: Einbau des Leuchtmittels
Bild 7: Justage desLeuchtmittels
9
