Doppelflightcase
A u s p a ck e n d es S c h ei n w er f e r s
1 Öffnen Sie das Flightcase und ziehen Sie den Einschub
vollständig heraus.
2 Lösen Sie die Transportsicherung des Kopfes (Tilt).
3 Montieren Sie die Befestigungsklemmen wie auf Seite 14
beschrieben.
4 Heben Sie das Gerät zu zweit aus dem Case.
E i n p a c k e n d e s S c h e i n w e r f e r s
1 Trennen Sie das Gerät allpolig vom Netz und lassen Sie es
abkühlen.
2 Drehen Sie den Bügel so, dass er parallel zur Vorder- und
Rückseite mit der Transportsicherung des Kopfes zur
Rückseite zeigend steht.
3 Ziehen Sie den Einschub vollständig heraus. Heben Sie
das Gerät zu zweit in den Einschub, wobei der Pfeil auf der
Unterseite des Geräts in das Case zeigt.
4 Entfernen und verstauen Sie die Befestigungsklemmen.
Rollen Sie das Netzkabel auf und verstauen Sie es in der
Klappe.
5 Kippen Sie den Kopf so, dass die Linse von der Tür weg zeigt (siehe Bild 3). Sichern Sie den Kopf in
horizontaler Position. Verriegeln Sie den Bügel nicht.
6 Schieben Sie den Einschub ohne Gewaltanwendung vollständig in das Case. Schließen Sie die Tür.
E i n s c h a l t e n d e s G e r ä t s i m F l i g h t c a s e
Das Doppelflightcase verfügt über zwei zusätzliche Arme, in denen der Scheinwerfer während des Tests und dem
Einstellen des Scheinwerfers hängen kann. Obwohl nicht notwendig, kann der Pan/Tilt-Reset durch gleichzeitiges
Drücken der Tasten [Menu] und [Enter] unterdrückt werden.
1 Öffnen Sie das Flightcase und ziehen Sie den Einschub vollständig heraus. Lösen Sie die
Transportsicherungen.
2 Ziehen Sie die Testschienen vollständig heraus. Kippen Sie das Gerät und legen Sie es mit den Tragegriffen
auf die Testschienen. Der Scheinwerfer bleibt in einem bestimmten Winkel hängen.
3 Schieben Sie die Transportschublade vollständig in das Flightcase.

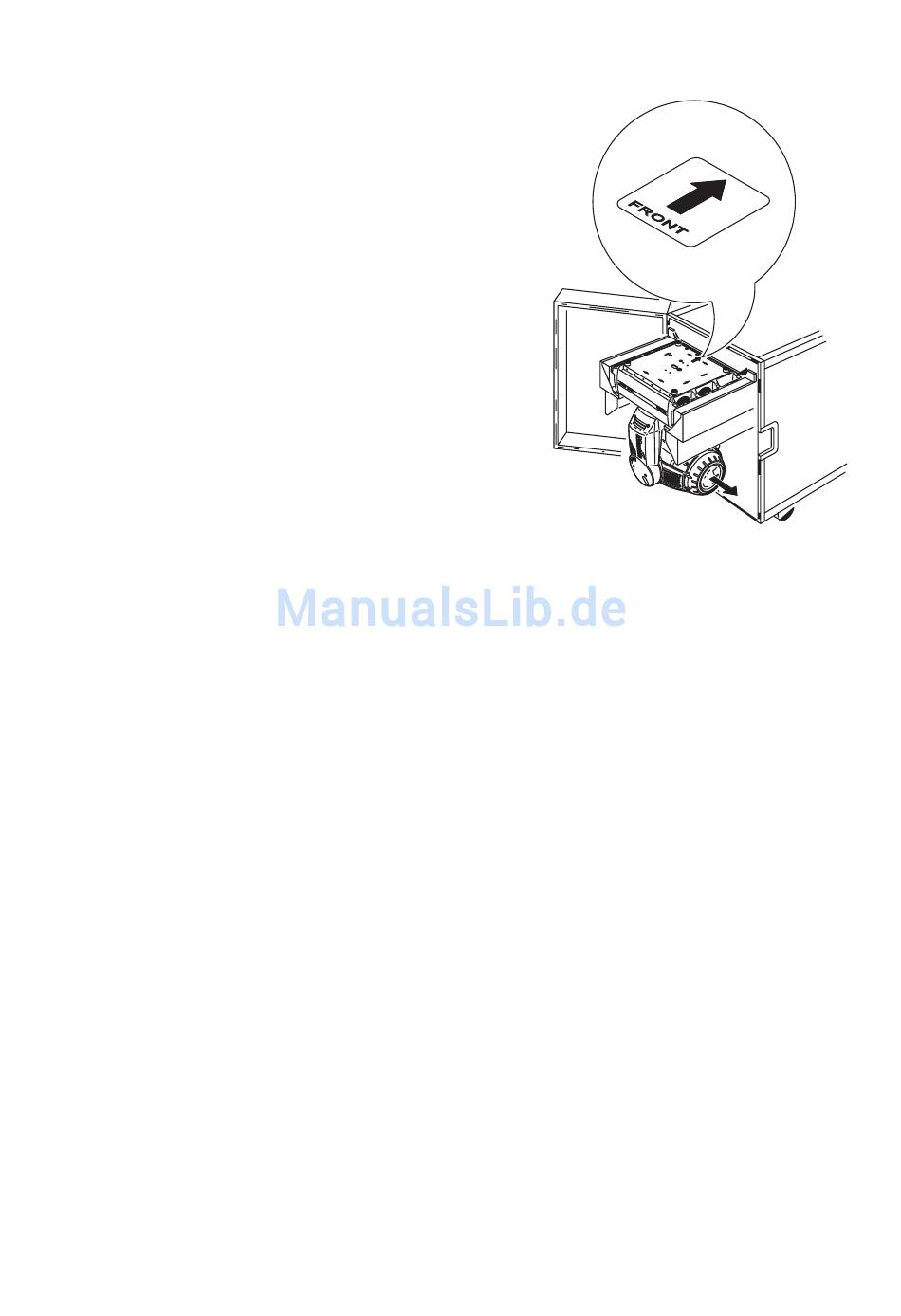

Bild 3: Doppelflightcase: Transportstellung
Transport
7
